两吨级承载金属板材受力分析结构

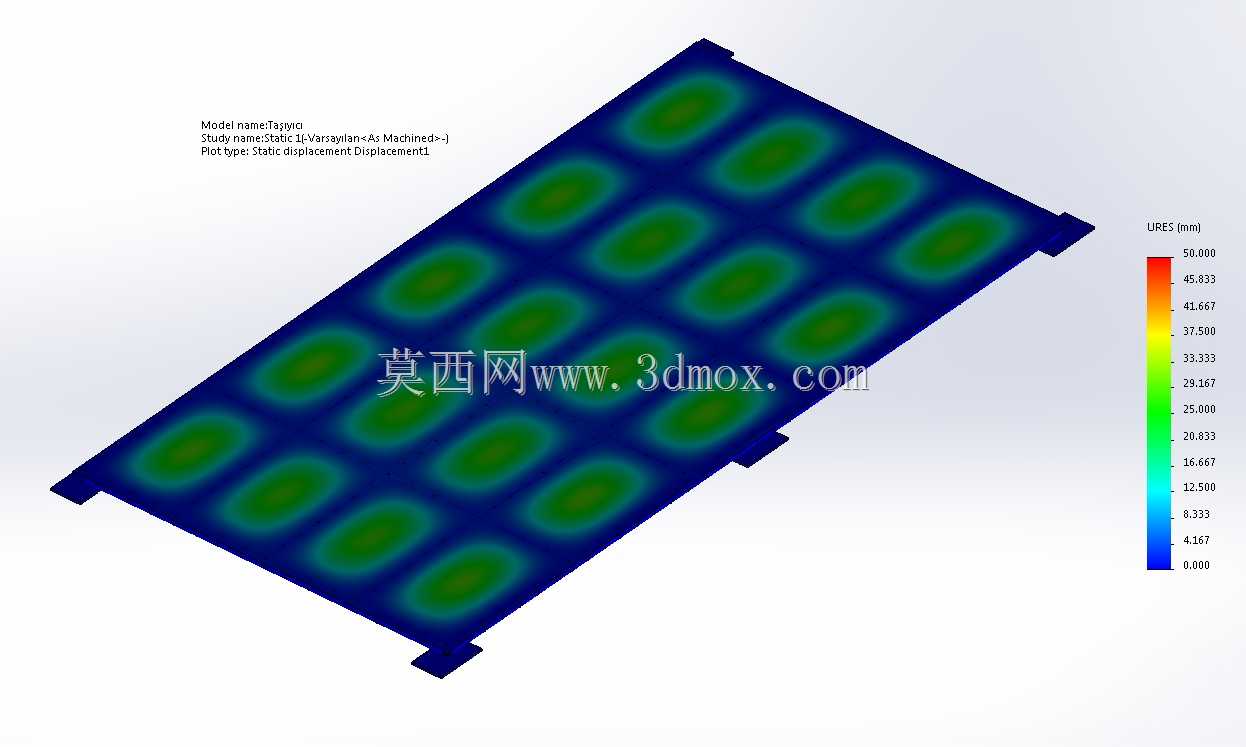

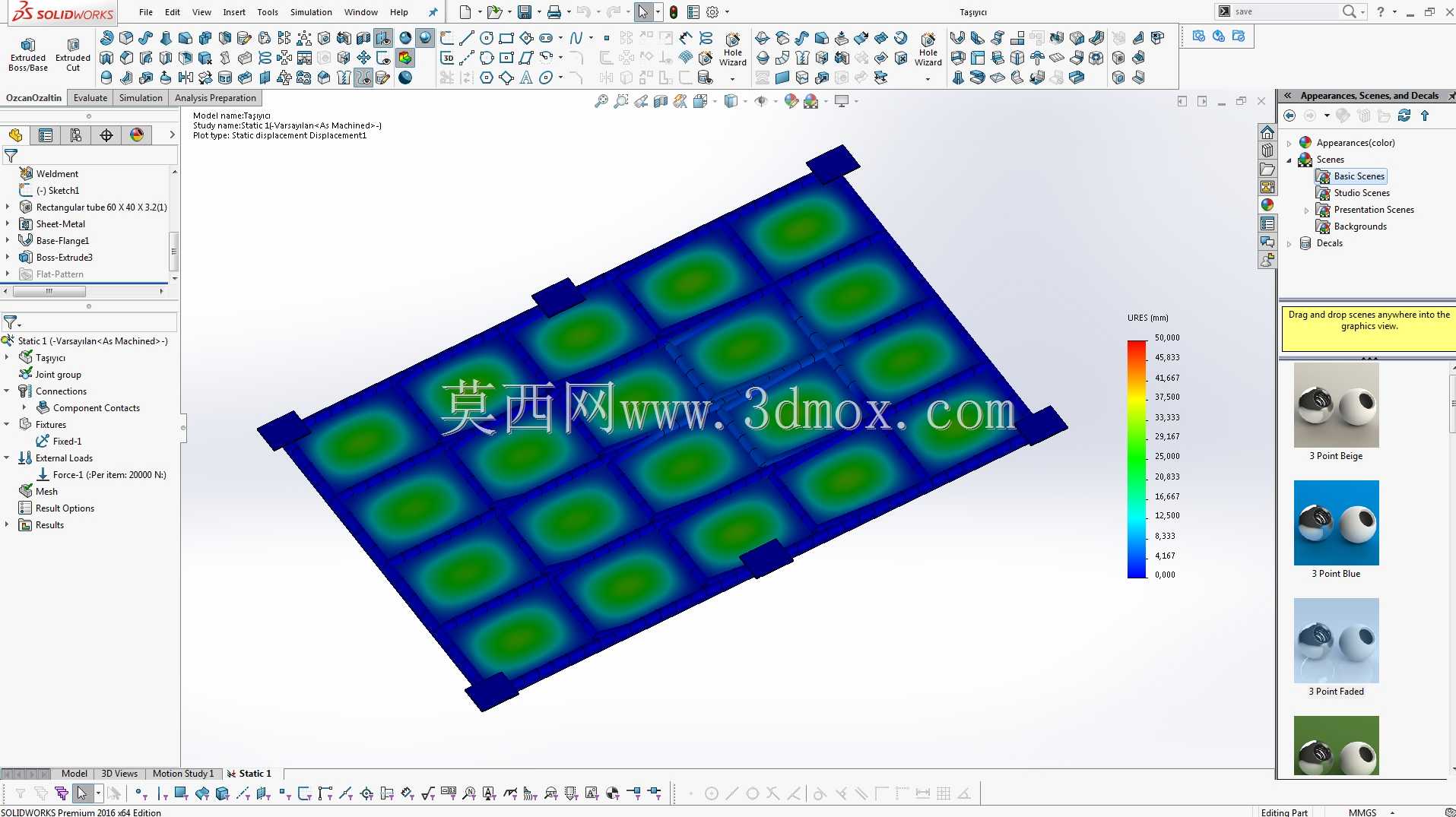

这类承载板多用于仓储货架层板、小型设备安装基座、轻型物料转运托盘的承重场景，日常工况下需要稳定承载均布或局部集中的两吨级载荷，避免长期受载出现塑性形变、边角翘曲等失效问题。从结构设计来看，该承载板采用3×1.5m的4mm厚度金属板材作为主体基材，搭配60×40×3.2规格的型材作为加强筋排布，整体加强筋采用矩阵式均匀布局，对应仿真云图中绿色低形变区域就是筋条的支撑位置，蓝色区域为板材受载后的形变过渡区，通过筋条的合理排布将集中载荷分散到整个板面，避免局部应力超过AISI1020钢的屈服强度。设计过程中优先考虑了安装边界的适配性，板材四个边角预留了突出的安装耳位，可直接通过螺栓与底部支撑框架、设备机架连接，不需要额外焊接转接件，减少现场安装的加工工序。实际使用中，这类承载板不需要额外做表面加厚处理，仅通过型材加强的方式就能在控制整体重量的前提下满足承重要求，相比同厚度无加强的实心钢板，整体重量降低近四成，同时形变控制在允许范围内，不会因为承载出现板面凹陷导致放置的物料滑落、设备倾斜。从受力仿真的结果来看，板面最大形变位置出现在相邻两根加强筋的中间区域，形变量控制在工程允许的范围内，不会影响正常使用；边角安装位置的应力集中系数较低，长期受载不会出现安装孔开裂、连接失效的问题。针对不同的使用场景，该结构还可以灵活调整加强筋的排布间距，如果是承载集中载荷的设备基座，可以在设备安装脚对应的位置加密筋条，进一步提升局部承载能力；如果是均布载荷的仓储层板，保持现有矩阵排布即可满足使用要求。板材的边缘做了收边处理，避免锐边划伤作业人员，同时提升板材边缘的结构强度，减少搬运过程中出现边缘弯折变形的概率。
