工业风扇内部剖视结构三维设计

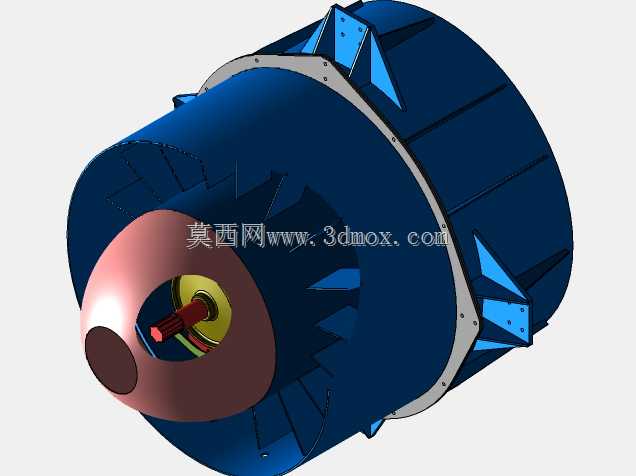

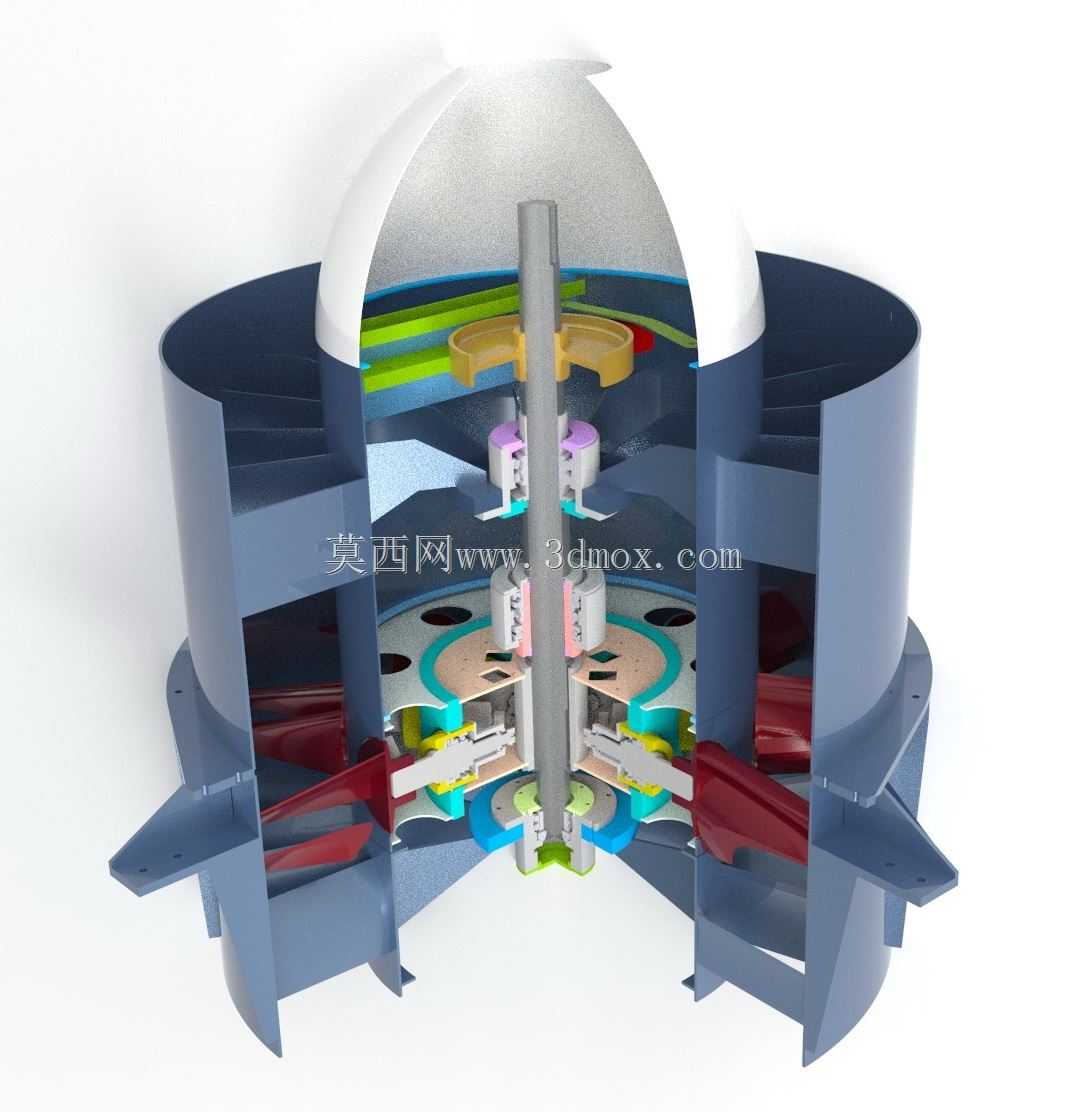

这款工业风扇的结构设计，核心围绕大空间通风散热的实际工况展开，在厂房车间、大型仓储空间、商业综合体公共区域这类层高较高、空气流通性差的场景中，这类设备承担着推动大体积空气循环、降低区域闷热感、置换浑浊空气的作用，和小型民用风扇不同，工业风扇不需要极高的出风风速，更看重送风覆盖范围、长时间运行的结构稳定性以及低故障率。从剖视结构能看到，整机采用同轴立式布局，中心的主轴作为核心承载部件，上下两端分别衔接顶部的安装固定结构与下部的风轮驱动组件，主轴的直径选型经过载荷校核，既要承载风轮、内部传动与电机组件的整体重量，也要抵消风轮高速旋转时产生的径向偏摆力，避免长时间运行出现轴体形变、运行异响的问题。上部的半球形导流罩采用圆弧过渡曲面，作用是引导进入风机的气流沿罩体曲面平滑流向四周的风道结构，避免直角结构带来的风阻损耗与紊流噪音，罩体和外部筒状壳体的衔接处做了止口定位设计，装配时不需要额外调整对位，能保证拼接处的缝隙均匀，减少气流从拼接缝隙泄漏的问题。中部的动力传递与支撑结构，采用多层环形支撑板做径向定位，板件上预留了减重孔与走线槽位，既降低了整机自重，也方便内部电气线路的规整布置，避免线路被运转部件剐蹭破损；驱动组件和主轴之间设置了缓冲定位结构，能吸收电机运转时产生的小幅振动，避免振动直接传递到外部壳体引发共振。下部的风轮采用多叶片倾斜布局，叶片的曲面角度经过气流仿真优化，旋转时能将轴向进入的气流沿径向甩出，顺着外部筒状壳体的导向向四周扩散，相比轴流风扇，这种结构的送风距离更远，覆盖范围更大，能在低转速下实现大流量空气输送，运行噪音也更低。外部的筒状壳体作为风道的组成部分，同时承担整体结构的防护作用，壳体外侧延伸出的安装支脚带有螺栓固定孔，安装时可以直接通过膨胀螺栓固定在建筑顶部的承重结构上，支脚的角度与孔位间距适配常规工业建筑的顶部钢梁、混凝土预制梁的安装尺寸，不需要额外制作转接支架；壳体和风轮之间预留了均匀的安全间隙，避免加工装配误差导致风轮运转时剐蹭壳体内壁。整机的结构拆分逻辑清晰，上部导流罩、中部壳体、下部风轮组件都可以单独拆卸，后期维护时不需要将整机从安装位完全拆下，就能完成轴承润滑、叶片清洁、线路检修等常规操作，适配工业场景下长时间连续运行的维护需求。
