星型排布径向连杆活塞组件结构设计

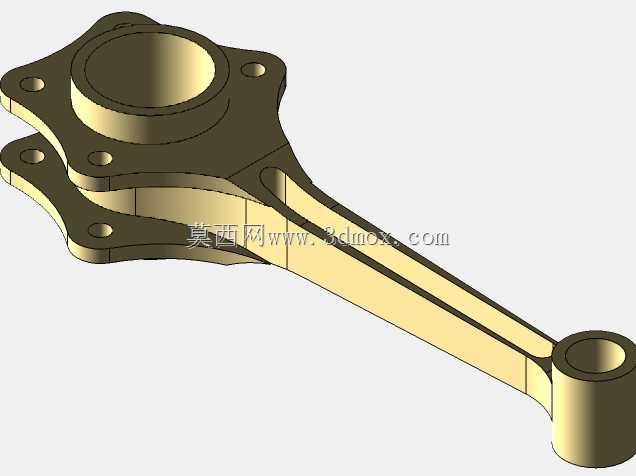

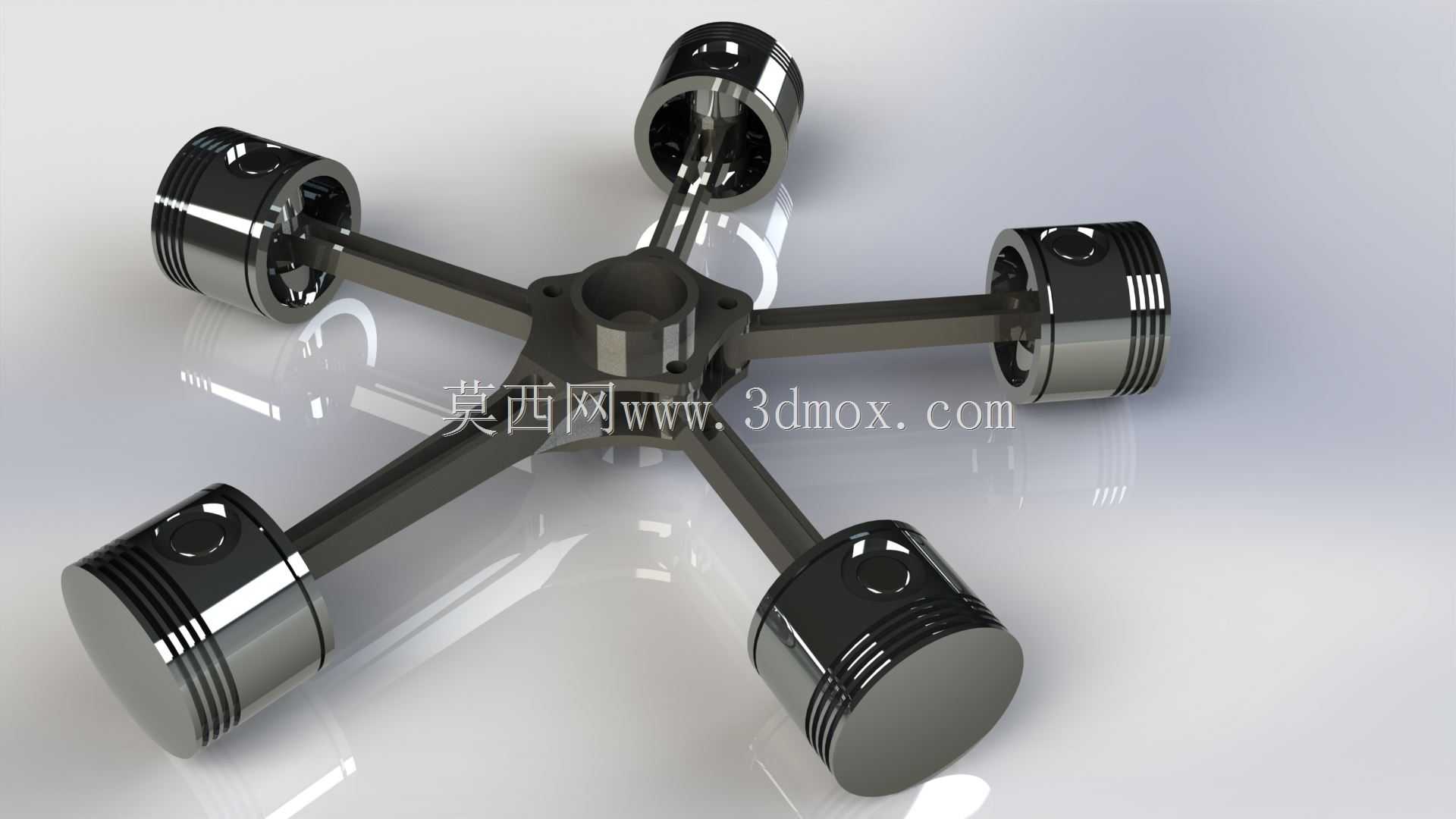

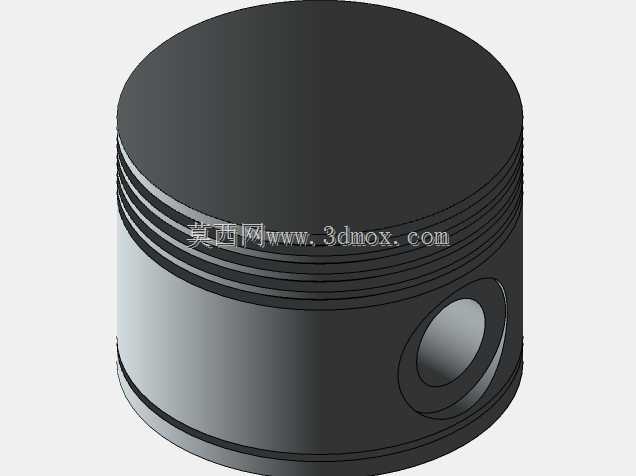

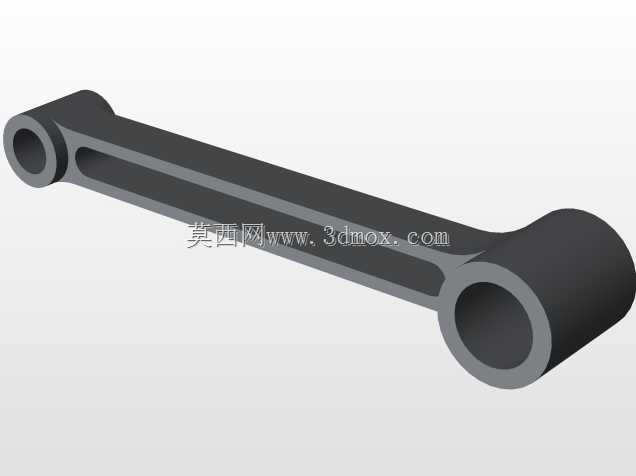

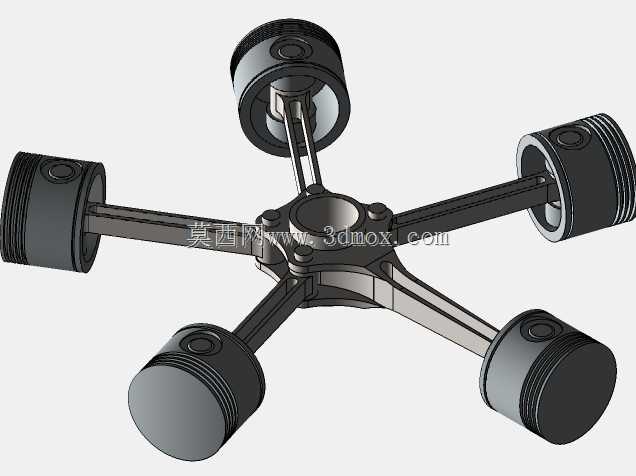

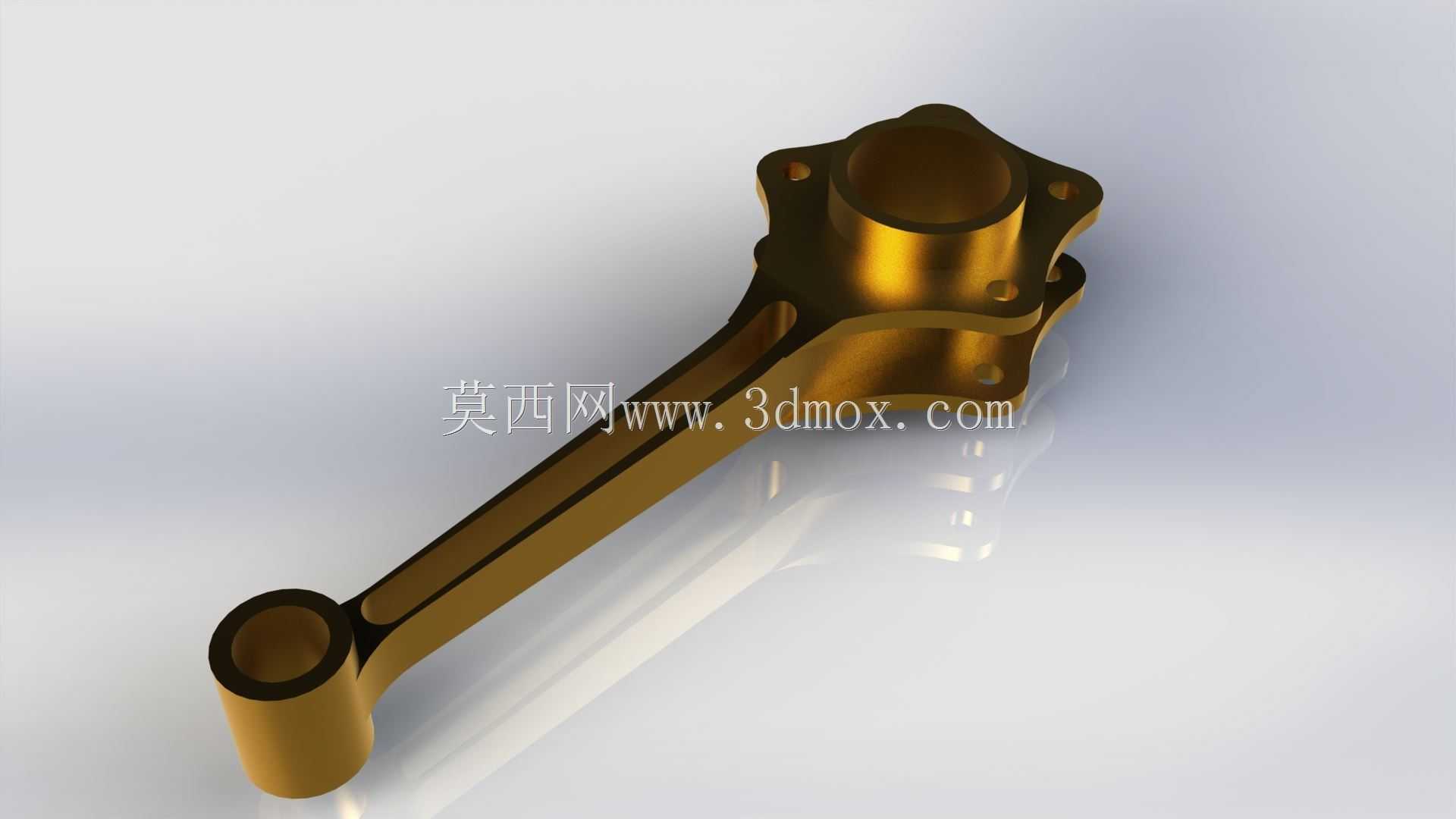

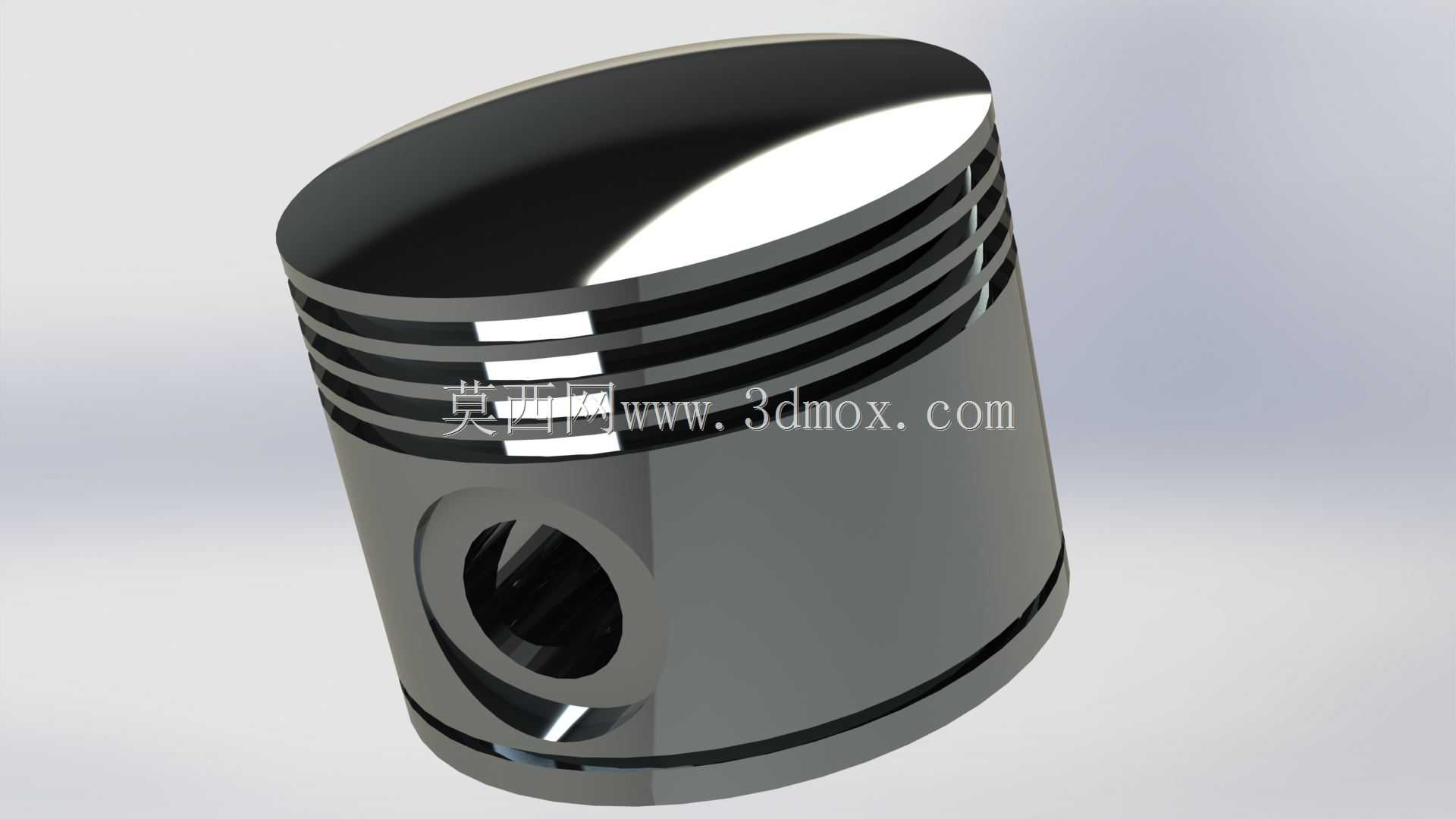

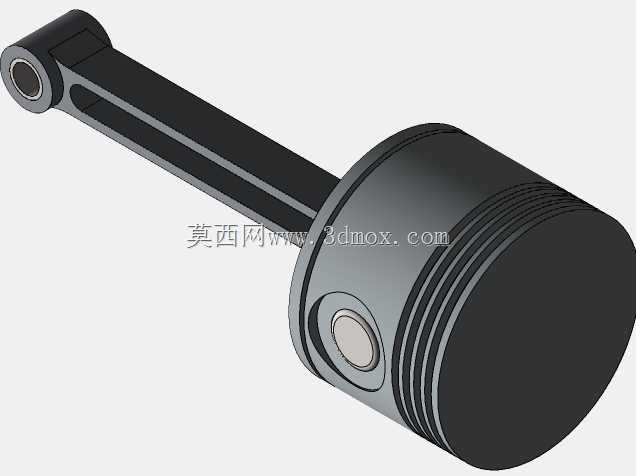

这套径向排布的活塞连杆组件，是星型活塞式动力装置的核心运动传递单元，最早广泛应用于航空活塞发动机领域，凭借紧凑的径向布局，能在较小的整机直径范围内实现多缸做功，相比直列排布的同排量动力单元，曲轴长度更短，整机刚性表现更优，在早期轻型飞机、小型通航动力设备上有大量成熟应用，部分小型固定式动力机组、特殊工况的应急动力装置也会采用这类结构。从结构功能来看，组件以中心曲柄销为回转核心，五组连杆沿周向均匀分布，每组连杆末端配套独立活塞，做功行程中活塞承受缸内燃烧压力，通过连杆将往复直线运动转化为中心曲柄的旋转扭矩，多缸依次做功的模式能大幅降低输出扭矩的波动，减少曲轴运转的振动冲击，相比单缸或双缸结构，动力输出平顺性有明显提升。设计层面首先要保证各连杆的长度一致性，周向分布的角度公差需要严格控制，否则会出现各缸活塞上止点位置偏差，导致压缩比不一致，直接影响做功效率甚至引发运动干涉；活塞部分的环槽结构预留了气环、油环的安装位置，裙部的型线设计需要匹配缸套内壁的配合间隙，兼顾热态膨胀后的运动顺畅度与密封性能，连杆大头与中心曲柄销的配合面需要做润滑结构预留，保证高速往复运动下的摩擦副可靠性。安装边界上，这类径向组件的整体外轮廓由活塞外止点位置决定，中心曲柄的回转中心到各活塞销的中心距即为曲柄半径加连杆长度的总尺寸，安装时需要保证各缸套的轴线精准交汇于曲柄回转中心，同轴度偏差过大会导致连杆承受额外侧向弯矩，加速衬套磨损甚至引发连杆断裂；中心轴端需要预留动力输出的连接接口，可配套飞轮或者动力输出法兰，组件的轴向尺寸相对紧凑，适配对径向布局有要求、轴向安装空间受限的动力舱布置场景。实际工程应用中，这类结构的维护需要重点检查连杆衬套的磨损量、活塞环的开口间隙，由于多组连杆共用中心曲柄销，润滑油路的通畅性直接影响整套机构的使用寿命，设计时也会在中心曲柄位置设置分油道，将压力润滑油输送到每个连杆大头的配合面，避免干摩擦引发的机构失效。
