带机架支撑的工业压缩机转子结构设计

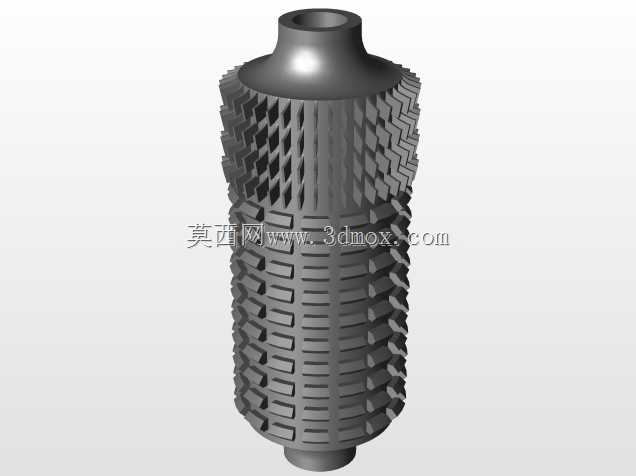

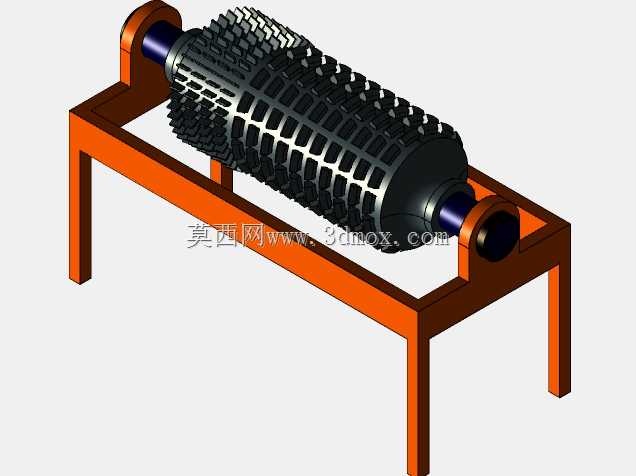

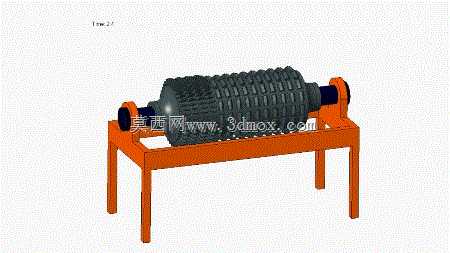

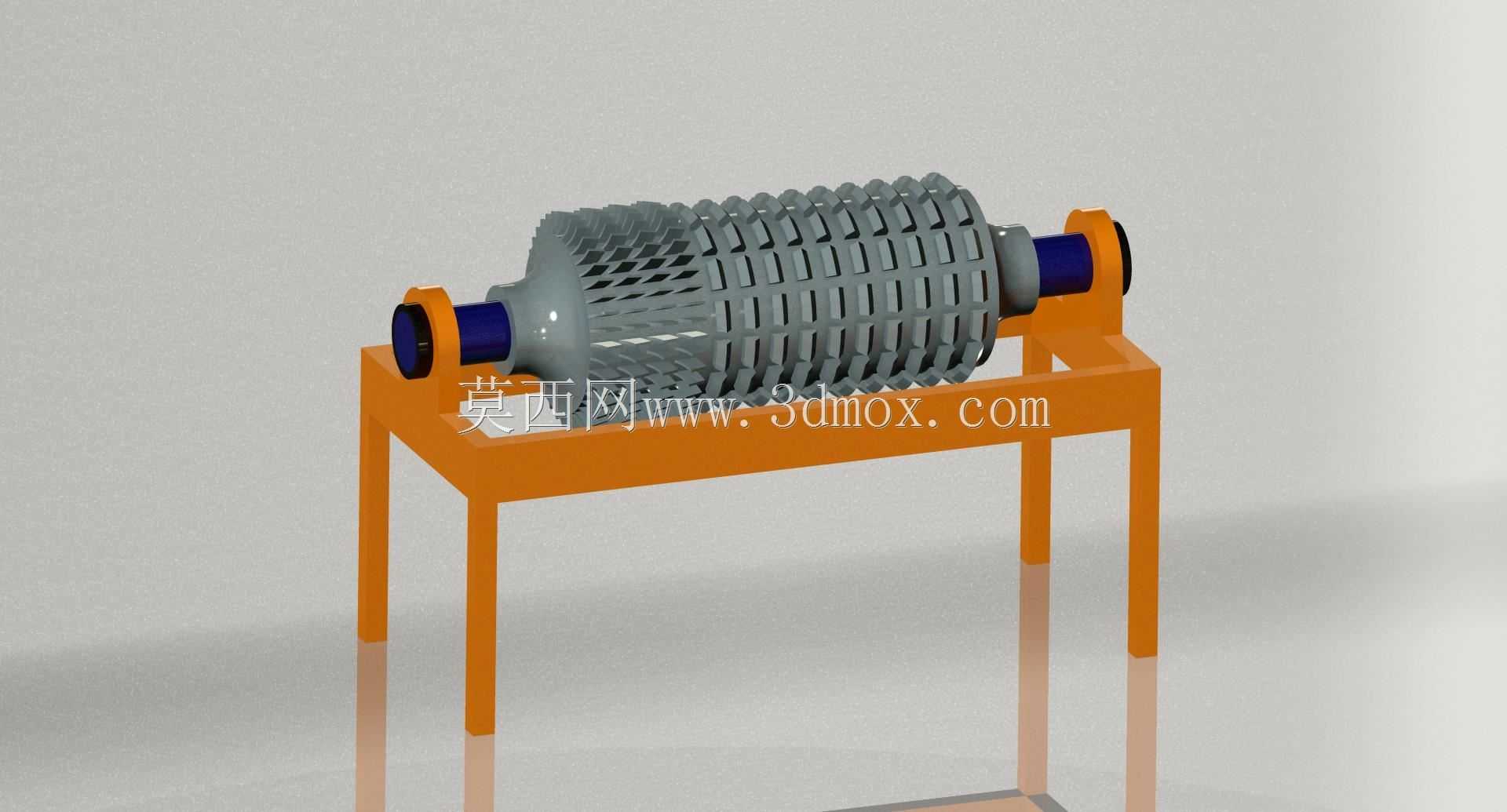

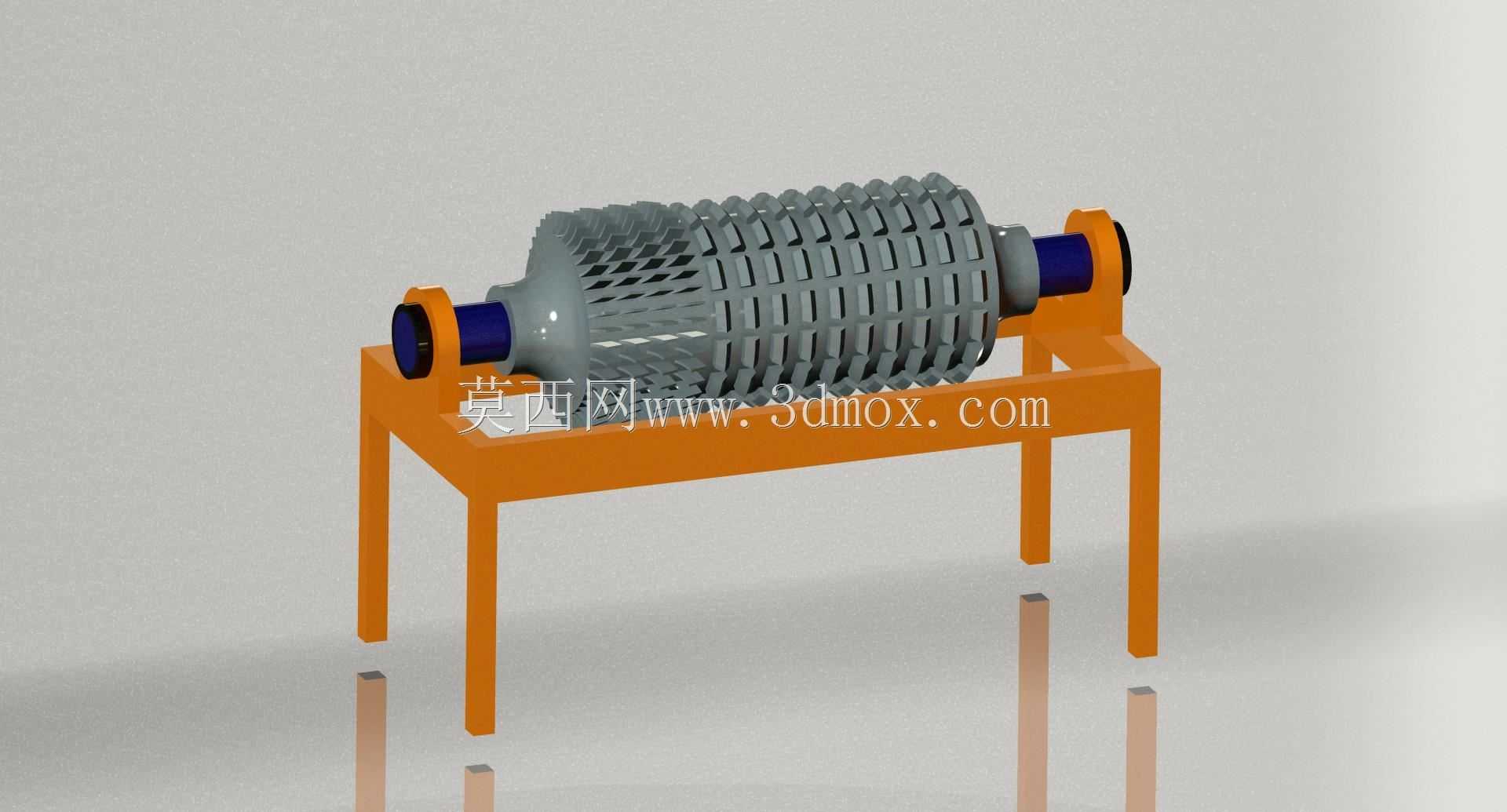

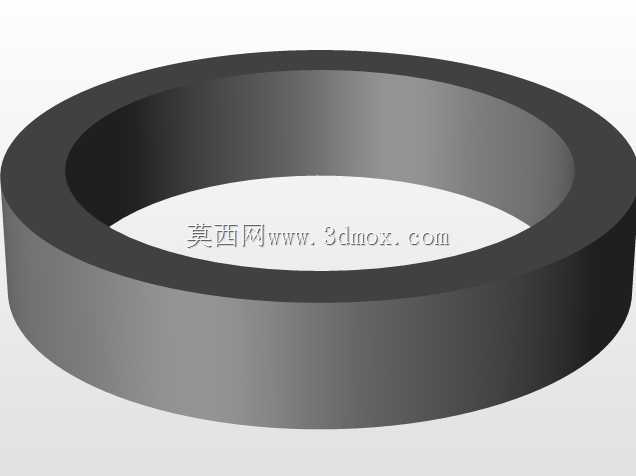

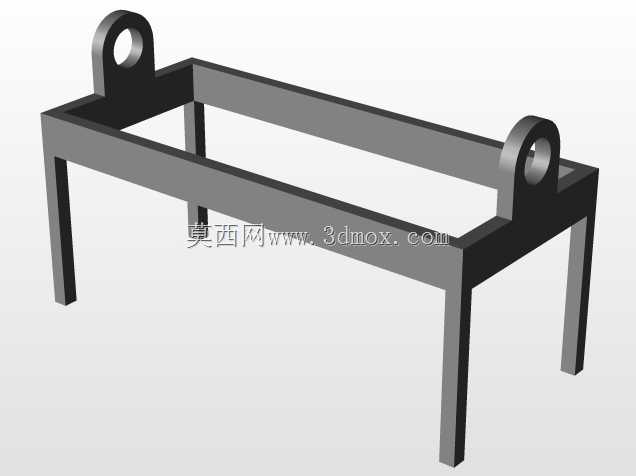

该转子结构主要应用于容积式压缩设备的核心做功单元，也可适配对松散物料进行连续挤压、细碎的工况场景，在建材加工、矿山散料预处理、工业粉体输送压缩环节都能见到同结构部件的实际应用。整套结构通过两端伸出的轴颈完成定位与动力输入，轴端预留的轴承安装位可匹配标准调心滚子轴承，适配不同转速下的径向载荷承载需求，安装时需保证两端轴颈的同轴度公差控制在0.02mm以内，避免运行过程中出现偏磨、振动超差的问题。转子本体表面采用阵列式凸棱结构设计，凸棱沿转子轴向呈螺旋错位排布，这种排布方式一方面可以在转动过程中对接触的介质形成连续的挤压剪切作用，避免物料卡滞在转子与壳体的间隙中，另一方面可以平衡转子周向的质量分布，降低高速转动时的动不平衡量，做动平衡校正时需按照G2.5等级执行，满足工业设备连续运行的振动要求。下方配套的焊接式机架采用型钢焊接成型，四条支腿的底部预留有地脚螺栓安装孔，安装时需保证机架上平面的水平度偏差不超过0.1mm/m，避免转子安装后出现轴线倾斜，支腿之间的横向连接筋板可以提升机架整体的抗扭刚度，抵消转子转动时传递的交变载荷，减少机架的共振风险。设计过程中优先考虑了转子的拆装便利性，两端轴承座与机架采用螺栓连接，检修时无需整体拆解机架即可完成转子的抽出更换，转子表面的凸棱采用堆焊耐磨材质处理，在处理硬质散料时可以提升3倍以上的使用寿命，减少易损件的更换频次。转子与两侧密封端盖的配合位置预留有密封件安装槽，可适配迷宫密封或者填料密封结构，防止压缩过程中的介质泄漏或者外部粉尘进入轴承腔，影响轴承的润滑效果。整套结构的安装边界需预留至少1.2倍转子轴向长度的检修空间，径向方向需预留足够的壳体安装间隙，避免转子转动时与周边固定部件发生刮碰，动力输入端可通过联轴器与驱动电机直连，也可通过皮带轮、减速机组件匹配不同的输出转速，适配不同压缩比或者物料处理量的工况需求。
