七缸星型排布径向发动机结构展示

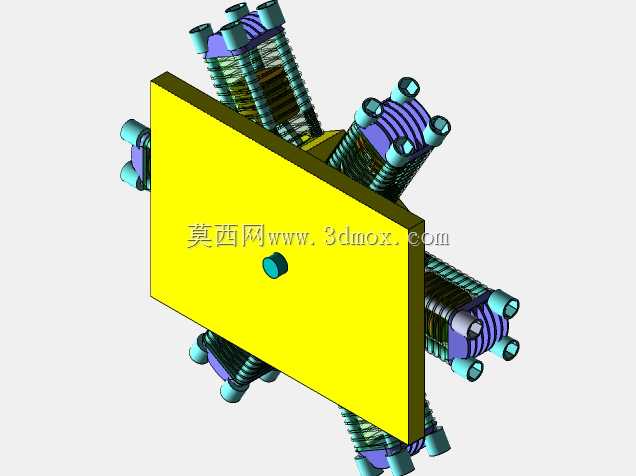

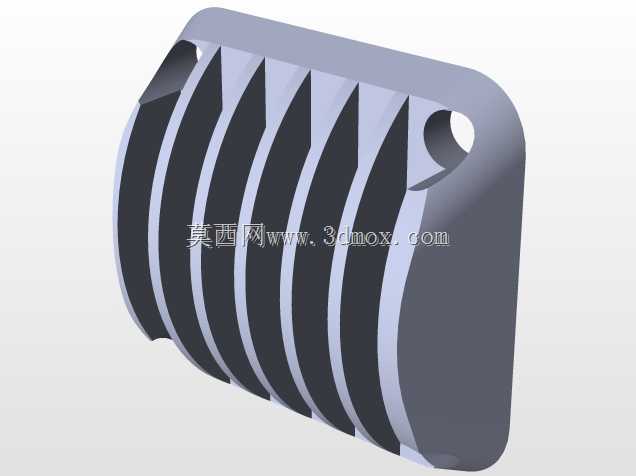

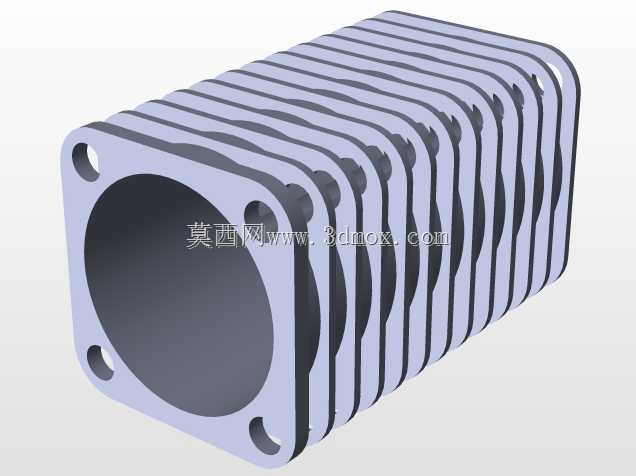

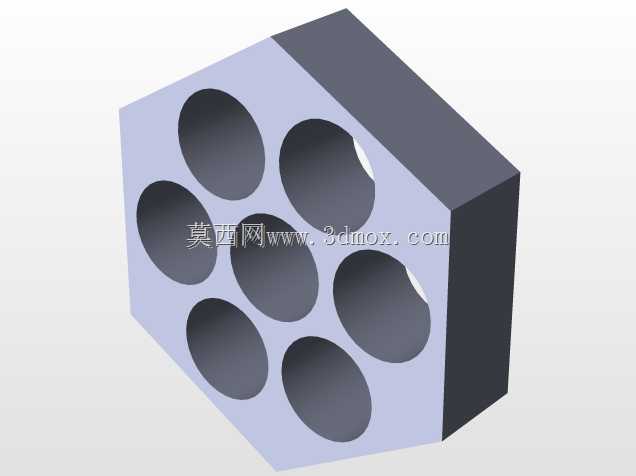

这款径向发动机采用七缸星型环绕布局，气缸以中央曲轴箱为圆心沿周向均匀辐射排布，这类结构早年广泛应用于航空活塞动力场景，凭借紧凑的径向尺寸、优异的风冷散热效率，在早期轻型通航飞机、小型通航动力装置中占据了很长时间的应用席位，后续也有衍生结构被移植到小型特种车辆、便携动力机组领域。从结构设计逻辑来看，七个气缸沿圆周方向等角度分布，每一组气缸的活塞通过连杆共同铰接在中央曲轴的曲柄销上，相比直列排布的同排量内燃机，径向布局能大幅缩短曲轴的总长度，降低曲轴工作过程中的挠曲变形风险，同时整台动力装置的质心集中在曲轴轴线上，运转时的动平衡调校难度更低，能适配更高转速区间的稳定输出需求。从安装边界来看，整台发动机的外轮廓呈正七边形近似圆柱形态，最大径向尺寸由气缸散热鳍片的外端决定，轴向尺寸仅覆盖曲轴箱与气缸头的总厚度，安装时可通过曲轴箱底部的安装基座完成固定，不需要预留直列发动机所需的长条形安装空间，对安装舱体的径向空间利用率更高。功能特性层面，这类星型径向发动机的每一个气缸工作循环依次错开，曲轴每旋转两周即可完成七个气缸的做功冲程叠加，动力输出的平顺性优于同缸数的直列机型，且外露的气缸散热鳍片不需要额外布置复杂的水冷管路，靠迎面气流即可完成散热，结构冗余度更高，在极端工况下的故障耐受能力更强。设计过程中需要重点匹配每一组连杆的铰接角度，避免活塞运动到上止点时与相邻气缸的连杆组件发生运动干涉，同时要兼顾气缸头的进排气门布置空间，让每一个气缸的进排气效率保持一致，避免各缸做功不均引发的异常振动。气缸外壁的散热鳍片采用等间距排布，鳍片厚度与间距经过匹配计算，保证气流流经时能带走足够的燃烧热量，避免高负荷运转时出现气缸过热、活塞卡滞的问题。曲轴箱采用分体式结构设计，方便内部曲柄连杆机构的装配与后期维护，箱体上预留的油路通道可以为曲柄销、活塞销等运动副提供持续润滑，降低运动部件的磨损速率。
