民用大涵道比涡扇喷气发动机结构设计

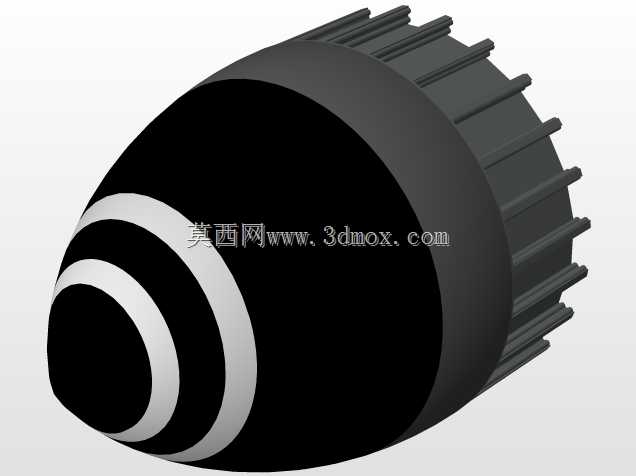

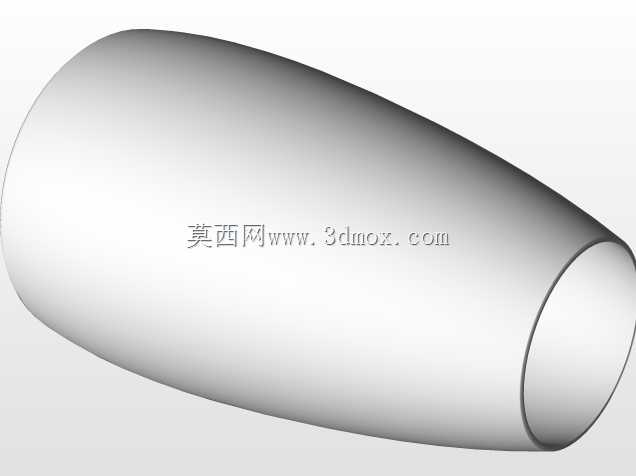

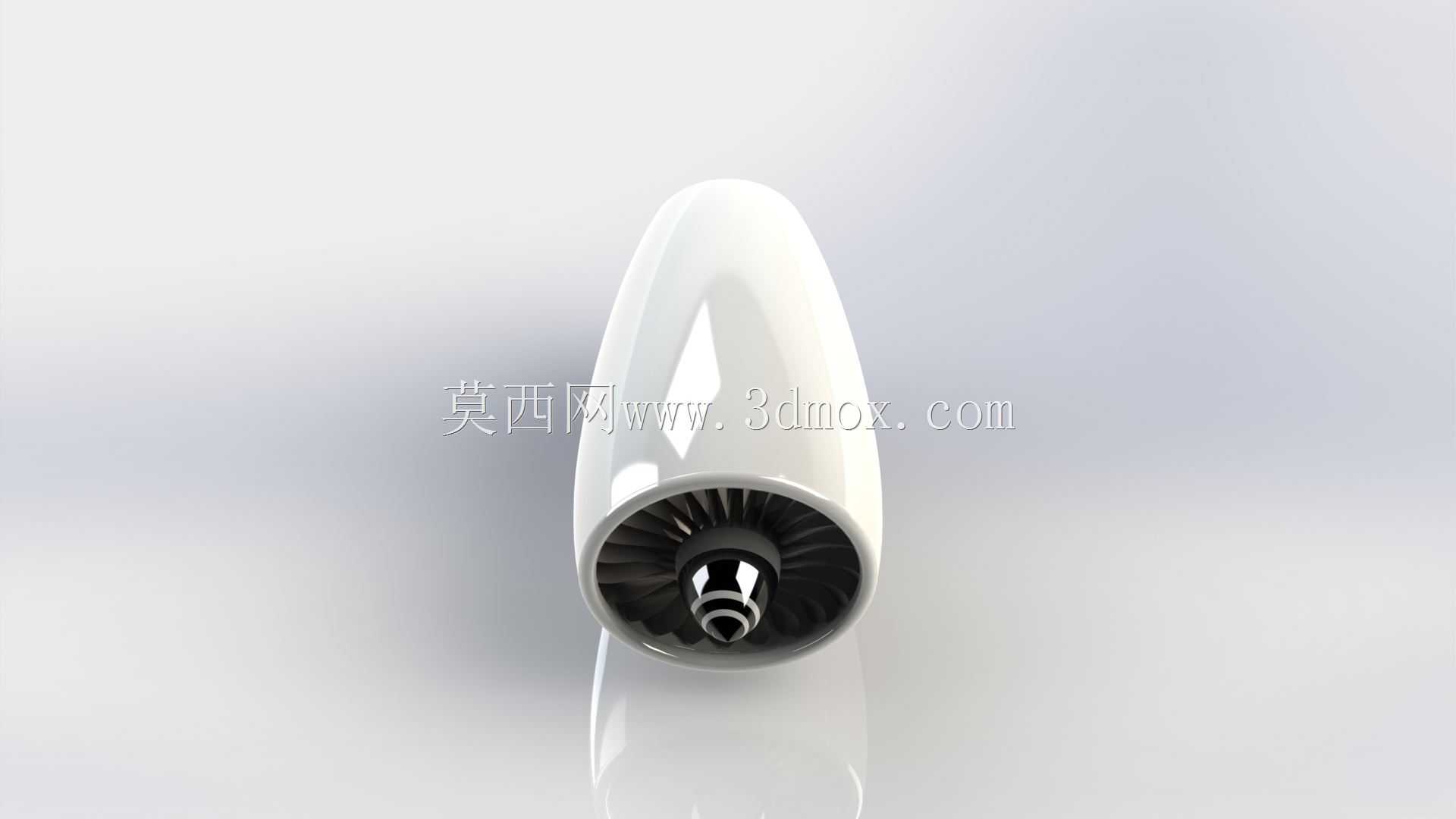

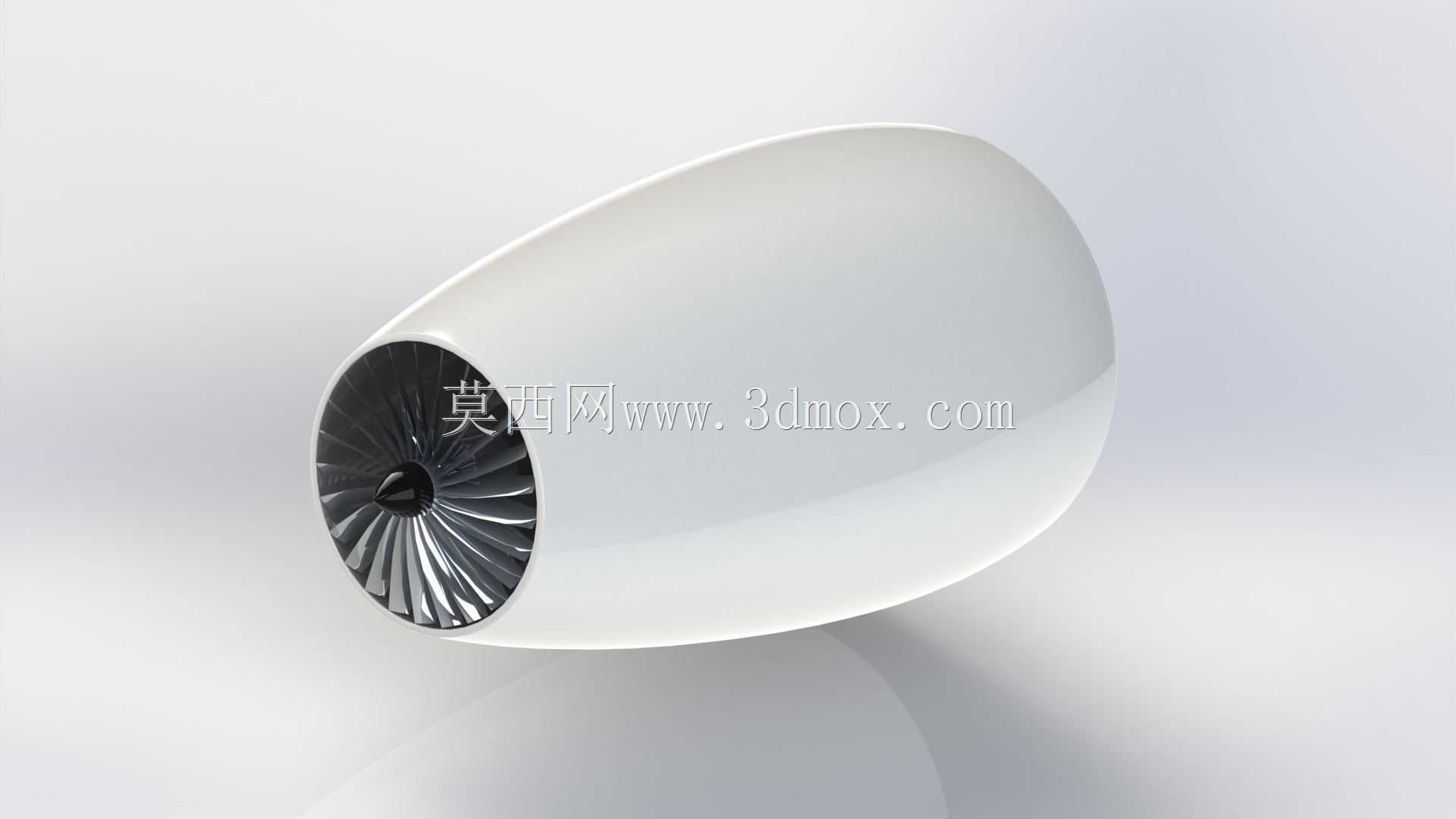

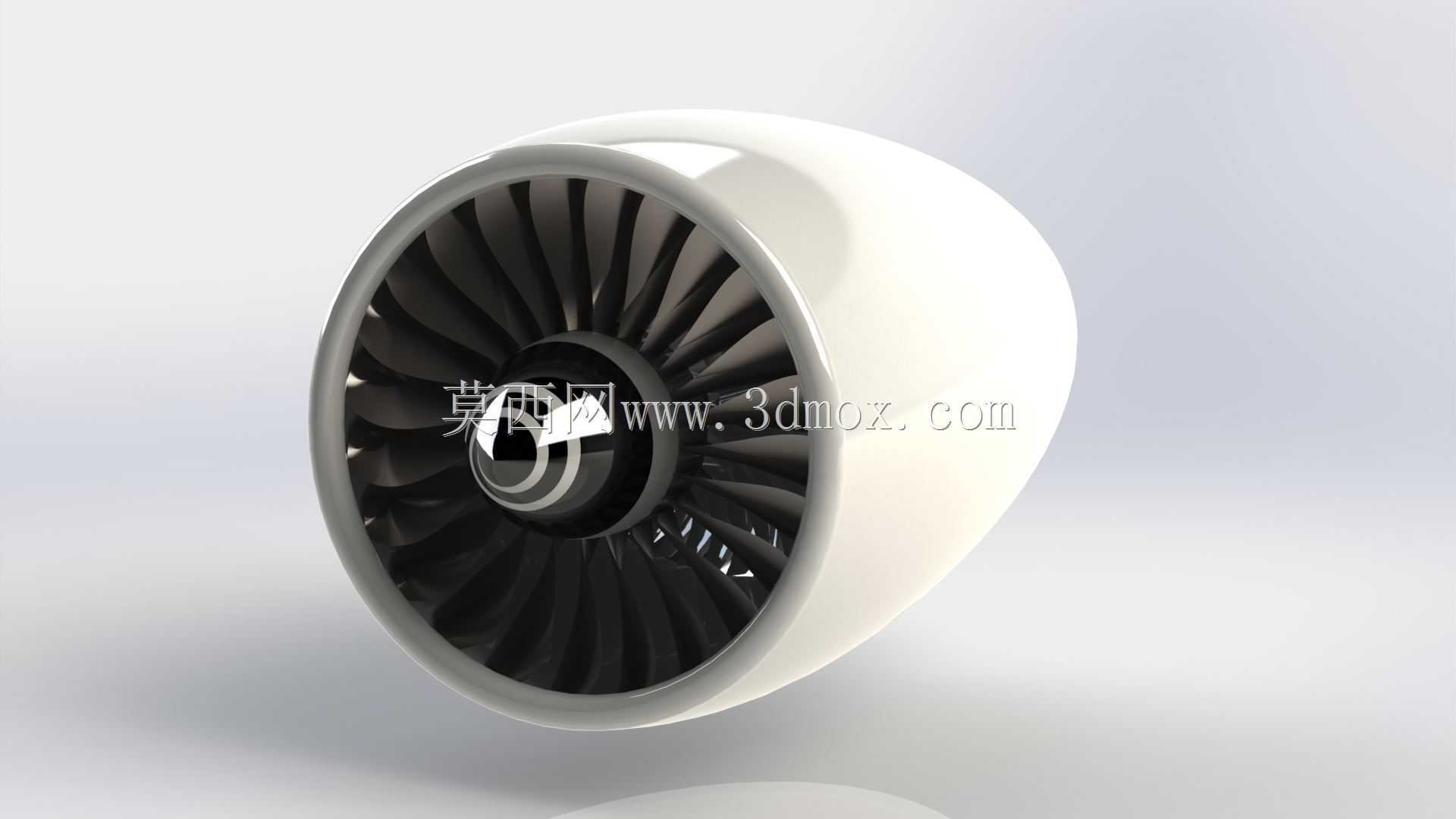

该模型还原的大涵道比涡扇喷气发动机，是当前民用干线客机、大型军用运输机的核心动力装置，在航空运输、远程投送领域承担核心推进功能，其性能直接决定飞行器的航程、载重、燃油经济性与噪音水平。从实际应用场景来看，这类发动机通常采用翼下吊装的安装形式，因此设计阶段需要严格匹配机翼挂架的安装接口，模型还原的短舱外形轮廓，充分考虑了挂架连接的安装边界，短舱最大外径、轴向长度都符合窄体客机动力段的尺寸适配要求，避免装机后出现与机翼前缘、襟翼机构的运动干涉。

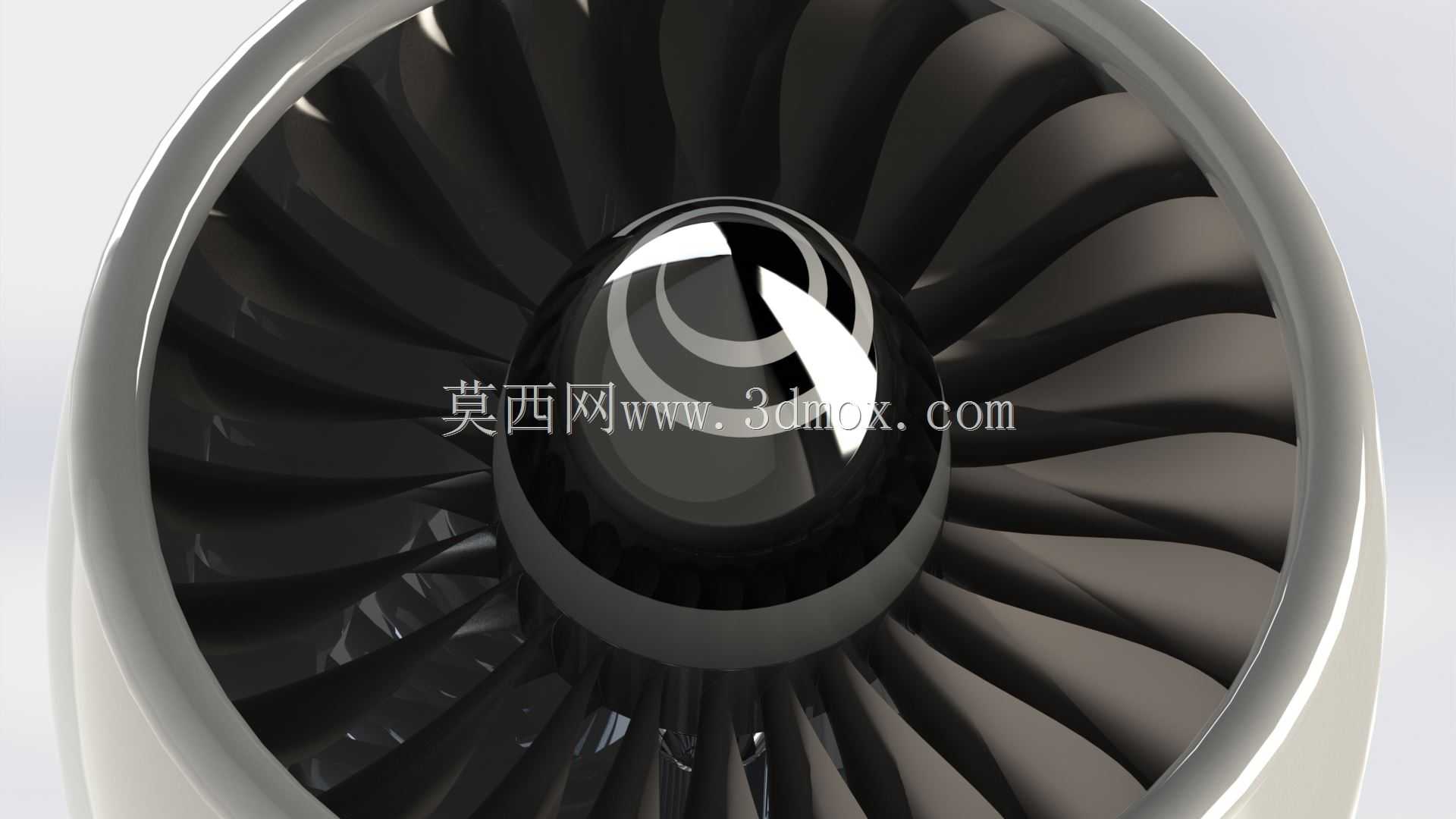

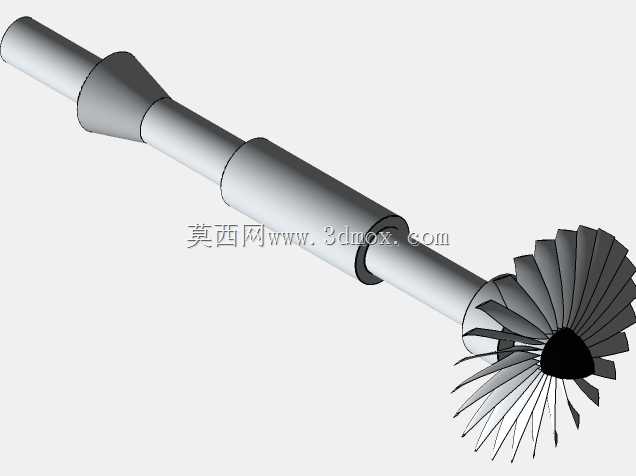

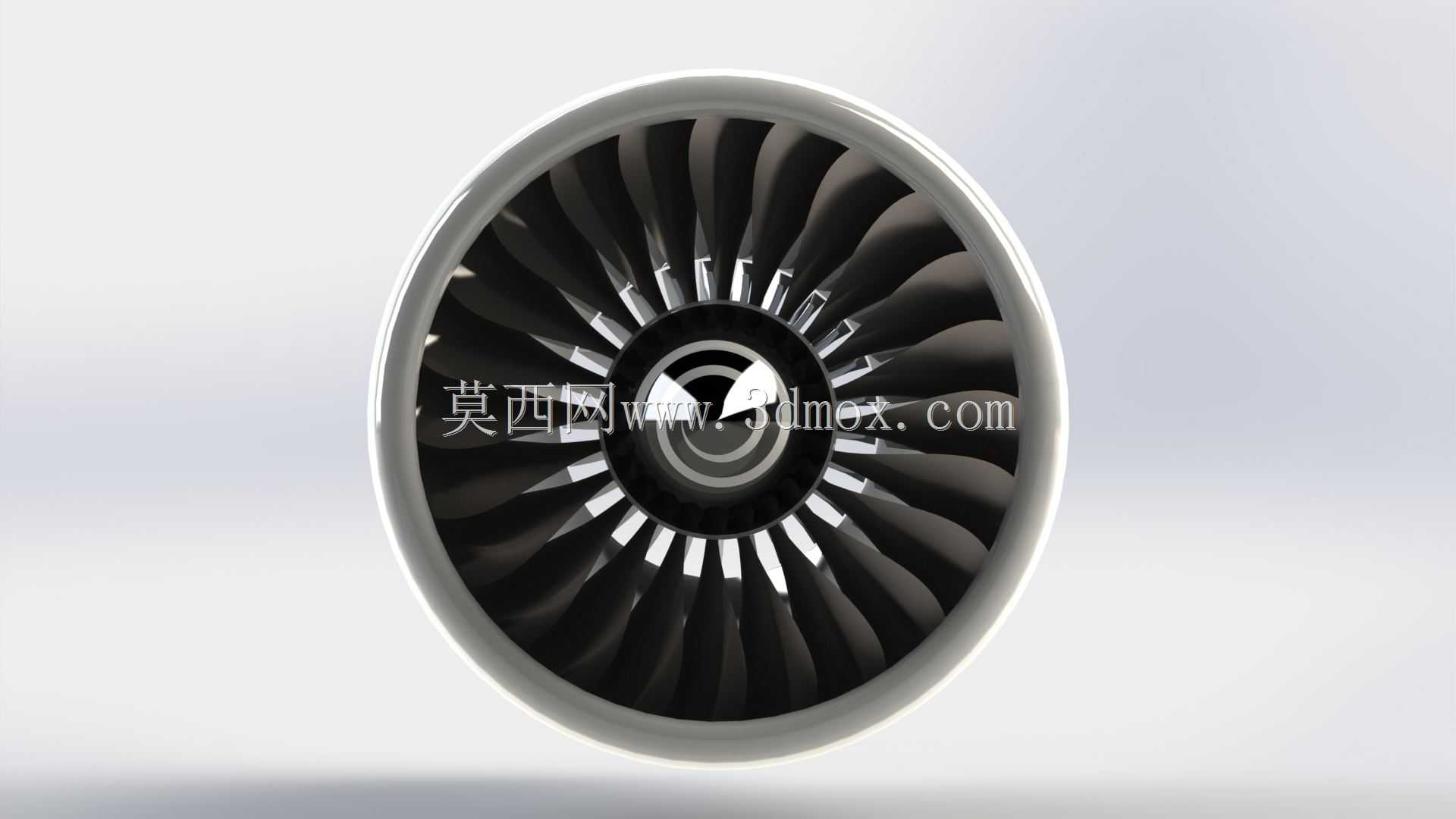

从功能特性来看，模型还原的大尺寸风扇是大涵道比发动机的核心特征，风扇叶片采用宽弦后掠的气动构型，能够在低转速下实现大流量空气压缩，外涵道气流直接产生80%以上的巡航推力，同时降低排气速度，大幅减少巡航阶段的噪音与燃油消耗。内涵道部分依次还原了压气机、燃烧室、涡轮的层级结构，高压压气机逐级提升空气压力，燃烧室组织燃油与高压空气的充分混合燃烧，高温高压燃气驱动高低压涡轮转动，其中高压涡轮带动压气机持续工作，低压涡轮通过长轴驱动前端大风扇转动，完成整个热力循环。

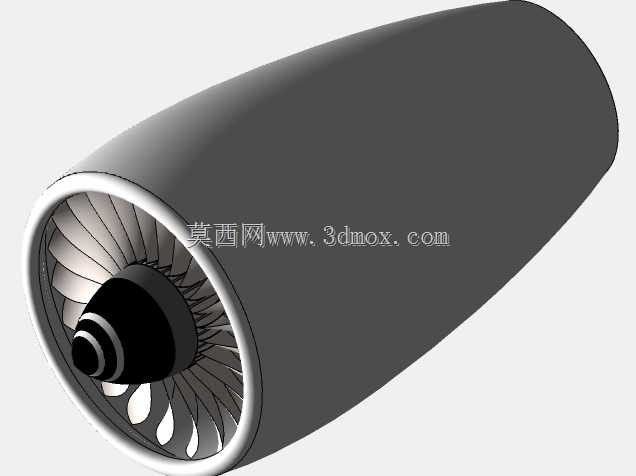

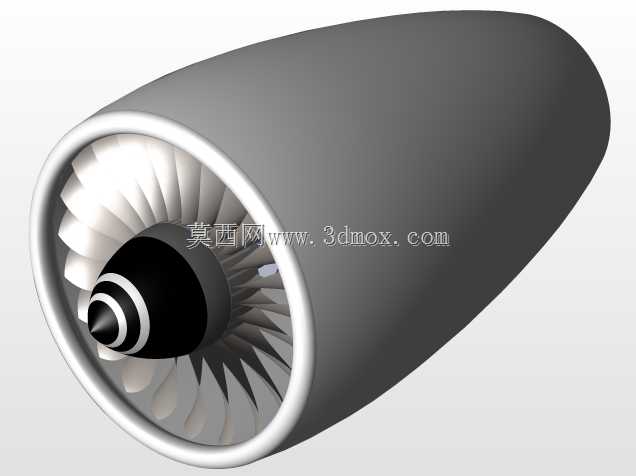

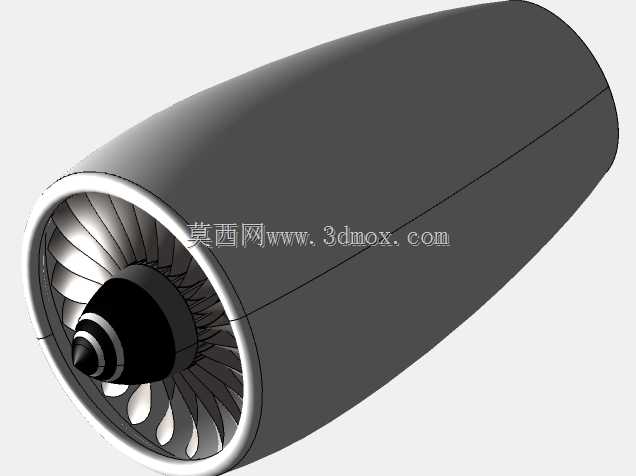

设计思路上，该模型采用模块化的结构划分，将风扇单元体、核心机单元体、涡轮单元体、短舱附件分别建模，符合实际航空发动机的单元体设计逻辑，方便维护阶段的单元体快速更换，无需整台发动机拆解。短舱的外形设计兼顾气动减阻与内部设备容纳，短舱内壁做了吸音结构的预留，进气道唇口采用钝圆构型，能够在大迎角飞行状态下保证进气均匀，避免风扇出现喘振。尾喷管采用收敛-扩张构型的简化设计，能够在不同飞行速度下匹配排气压力，提升推进效率。

从安装边界来看，模型还原的发动机安装节分为主安装节与辅助安装节，主安装节位于核心机机匣上方，承担发动机的主要推力与重量载荷，辅助安装节位于涡轮段下方，仅承担径向载荷，允许发动机在热胀冷缩时产生轴向位移，避免机匣产生额外热应力。外部附件机匣的布置位置也符合实际构型，预留了燃油管路、滑油管路、传感器线缆的走线路径，短舱上的反推装置结构也做了还原，反推导流门打开时可以将外涵道气流向前导流，实现飞机降落阶段的反推减速，缩短着陆滑跑距离。整个模型的结构细节覆盖了从气动外形到安装接口的核心设计要素，能够为航空动力相关的结构设计、教学演示、原理验证提供直观的三维参考。
