多辊组传动工业辊压设备结构设计

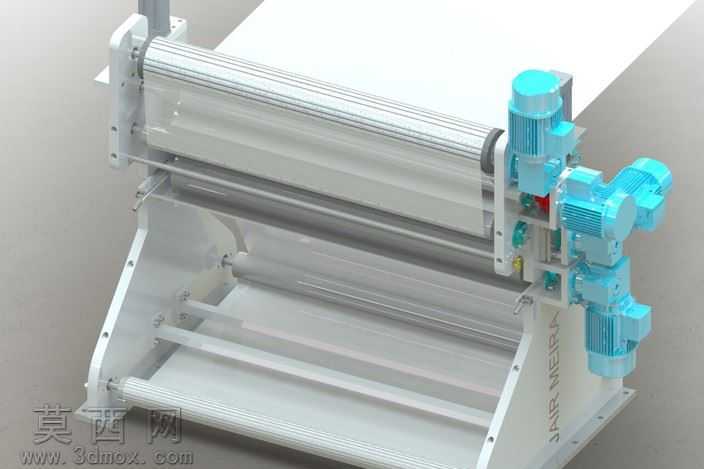

本作品为工业辊压类设备的三维结构设计，建模阶段采用自顶向下的设计思路完成整体装配搭建，首先确定两侧立式安装机架的基准定位，以机架的安装孔位、支撑面作为全局装配基准，保证后续所有辊组、传动部件的装配同轴度与位置精度。建模过程中对平行排布的多组辊轴做了参数化设计，可根据实际加工幅面需求调整辊轴长度、辊间距参数，每根辊轴两端均设计有适配轴承安装的轴肩结构，预留了轴承座的安装定位空间，保证辊轴转动时的径向跳动控制在合理范围内。传动部分采用多组伺服电机直连驱动的布局，分别对应不同功能的辊组实现独立转速控制，电机与辊轴之间通过联轴器传递扭矩，电机安装座设计有可调节的腰型孔结构，方便安装时调整传动张紧度，也便于后期维护时的拆装作业。机架部分采用折弯焊接式钣金结构设计，在受力集中的位置增设了加强筋结构，通过有限元受力分析优化了加强筋的排布位置与厚度，在保证整体结构刚性的前提下尽可能降低设备自重，机架底部设计有水平调节脚座的安装位，可适配不同平整度的安装地面。渲染阶段针对不同部件赋予了对应材质，机架与辊轴部分采用磨砂金属材质还原冷轧钢板与镀铬辊的真实质感，电机部分采用哑光蓝漆材质还原工业电机的外观效果，金属部件添加了轻微的环境反射效果，既体现金属材质特性又避免过度反光影响结构展示。整体结构设计充分考虑了实际使用中的维护需求，所有易损部件均设计为快拆结构，无需拆解整体机架即可完成辊轴、轴承等部件的更换，各传动部件外侧预留了安全护罩的安装空间，符合工业设备的安全设计规范，可作为卷材加工、薄膜压合、片材输送类设备的基础设计框架使用，适配不同行业的辊压加工工艺需求。
