立式支腿法兰连接常压工艺储槽结构

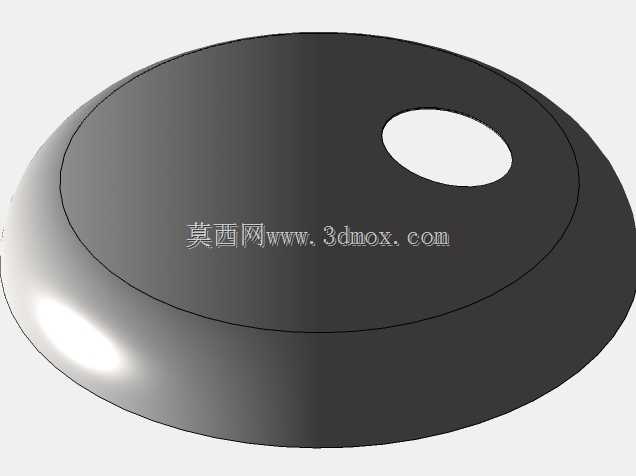

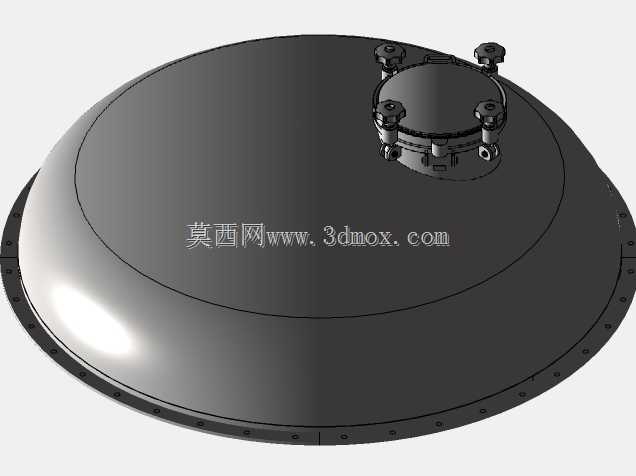

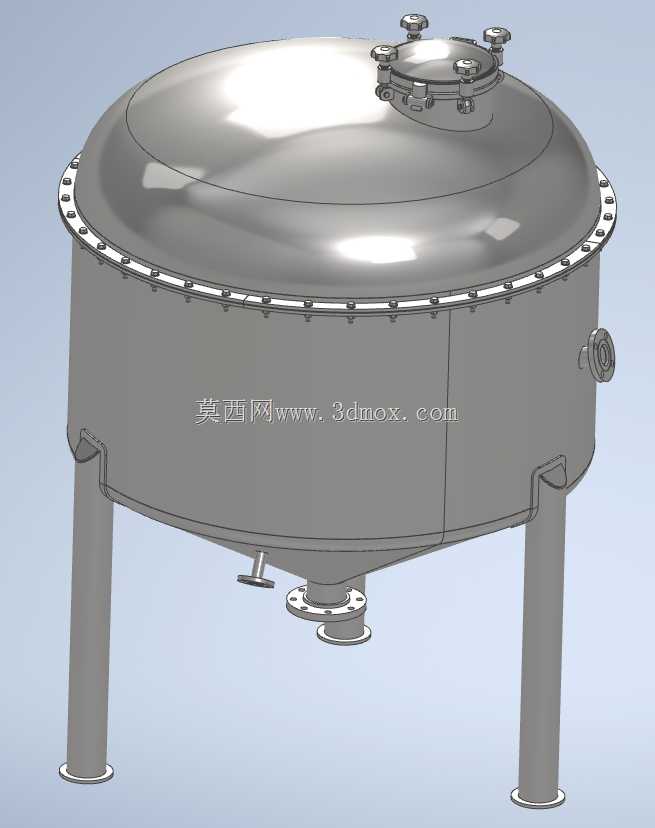

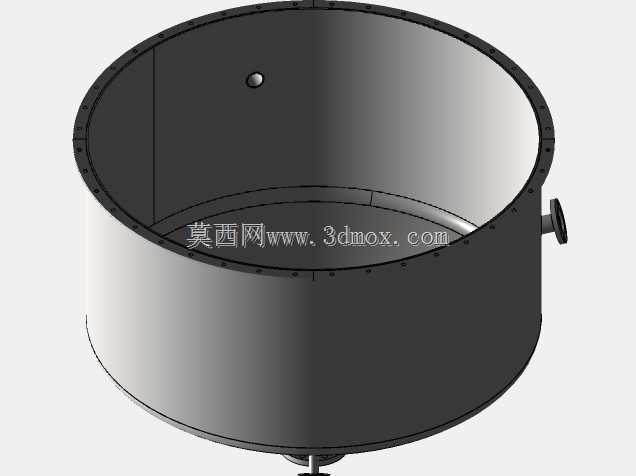

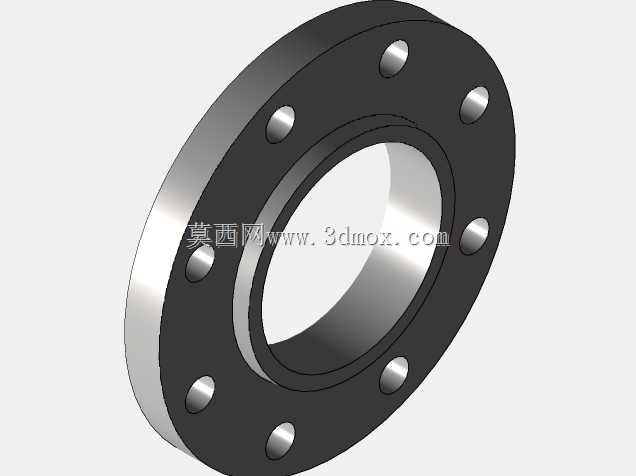

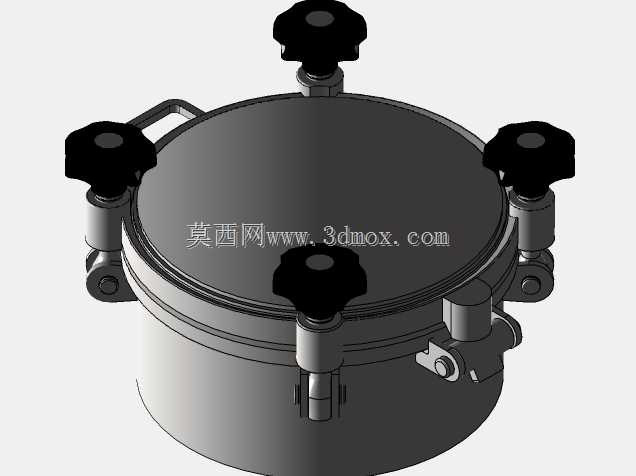

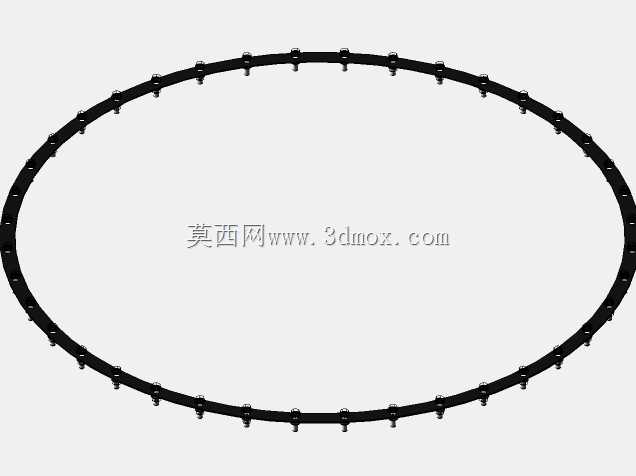

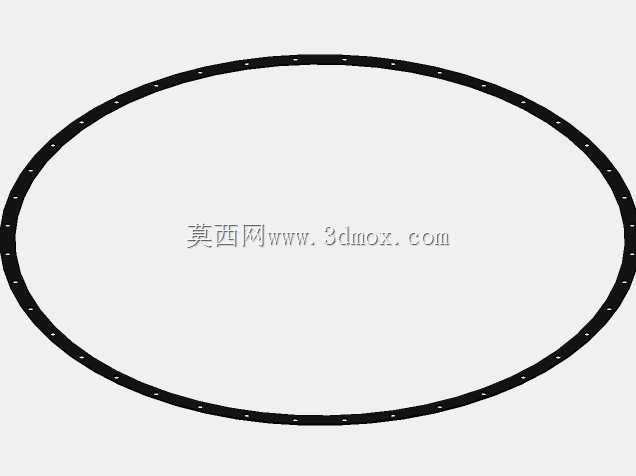

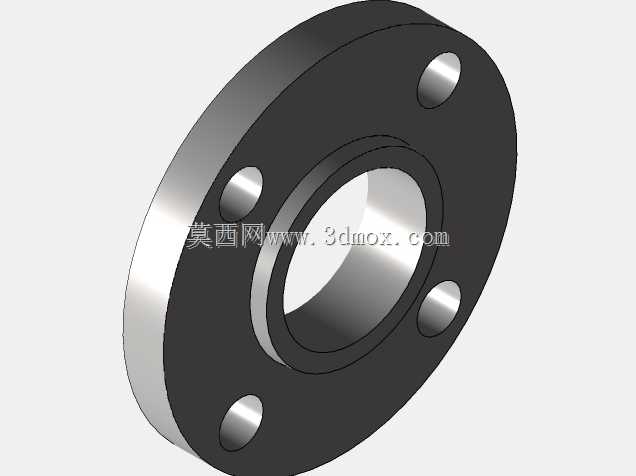

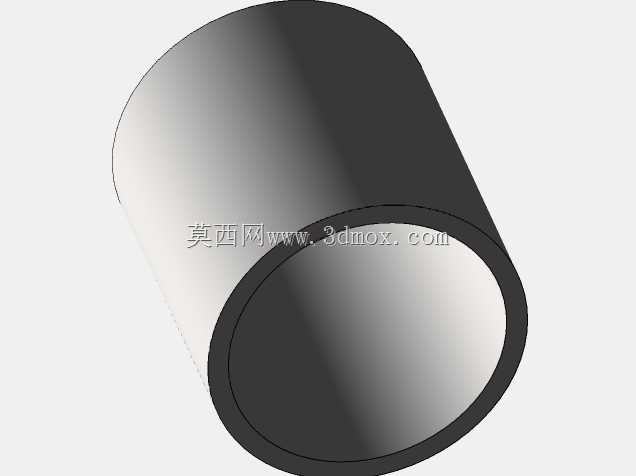

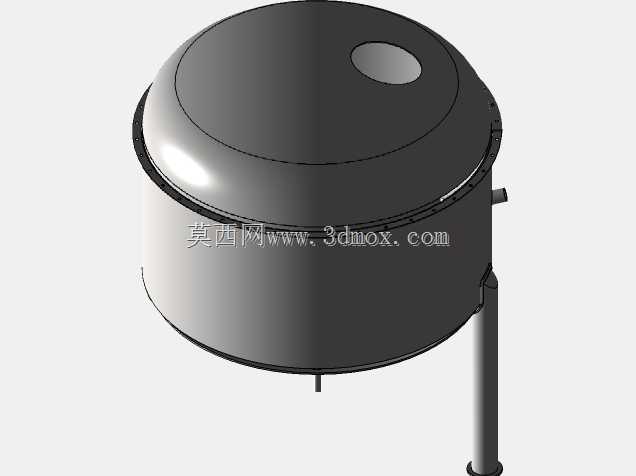

这类立式常压储槽多应用于精细化工、食品配料、医药中间体生产的工序间物料暂存环节，也可作为小型配液单元的主体承载容器，适配无强腐蚀、常温存储的水性、低粘度流体物料，部分工况下可搭配外接搅拌组件完成简易的物料混合作业，在中小型生产车间的间歇式生产线上应用占比较高。从结构设计来看，罐体采用圆柱形直筒段搭配标准椭圆形封头的组合形式，直筒段与上封头采用法兰螺栓连接结构，法兰面预留标准密封槽，可适配耐油橡胶、聚四氟乙烯等不同材质的密封垫片，满足不同物料的密封要求，无需焊接即可实现上盖的快速拆卸，方便定期清理罐内残留、检修内部附件。上封头设置快开式人孔结构，人孔采用回转盖带颈法兰结构，配套多个压紧手轮，无需额外工具即可快速开启，满足日常巡检、小范围清理的操作需求，同时封头预留多个工艺接口，可根据实际工况安装液位计、呼吸阀、进料管、温度检测元件等附件，接口位置避开人孔操作半径，避免操作干涉。罐体底部采用锥形下封头结构，锥角设计兼顾物料自流排空与支腿安装空间，底部中心设置出料法兰接口，可对接管道泵或者重力出料管路，锥段侧壁预留排污口，方便定期排放罐底沉积的杂质，避免物料长期残留变质。支撑结构采用三根均匀分布的圆柱形支腿，支腿与罐体直筒段下部采用焊接连接，支腿底部设置圆形垫板，可通过膨胀螺栓与地面基础固定，安装时需保证支腿的垂直度偏差不超过千分之一，避免罐体倾斜导致出料残留、密封面受力不均泄漏等问题。设计过程中采用多实体建模思路，将罐体直筒、封头、法兰、支腿、接口等不同零部件分实体创建，方便后续调整各部件的壁厚、接口位置、支腿高度等参数，可快速适配不同容积、不同安装空间的使用需求，建模时同步考虑焊接坡口的预留、法兰螺栓孔的位置匹配，避免后续出工程图时出现干涉问题。罐体侧壁预留侧装接口，可安装侧搅拌、视镜或者取样阀，接口的高度根据常规液位高度设置，保证取样时可获取罐内中层物料的真实样本，视镜可直接观察罐内物料的状态。整体安装边界需预留顶部人孔开启的操作空间，至少保证上方1.2米的无遮挡空间，侧面距离墙体或者其他设备预留0.8米以上的检修通道，方便日常操作与维护。
