管壳式列管换热设备内部结构展示

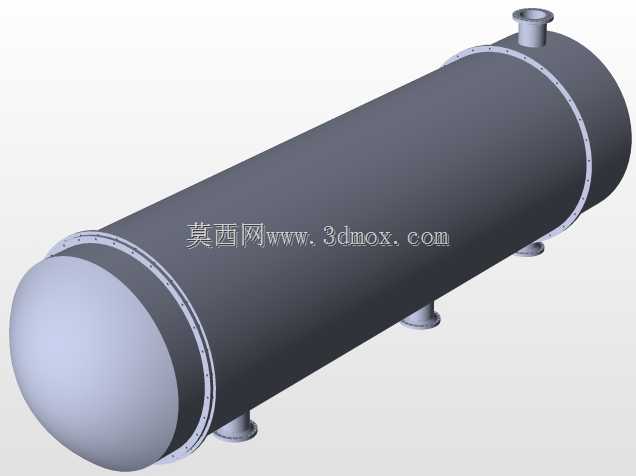

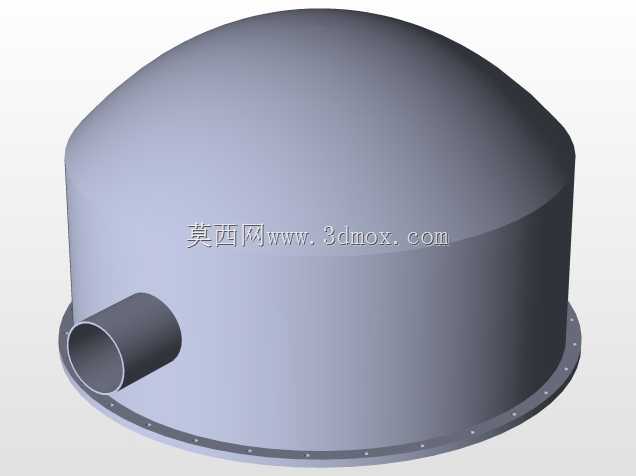

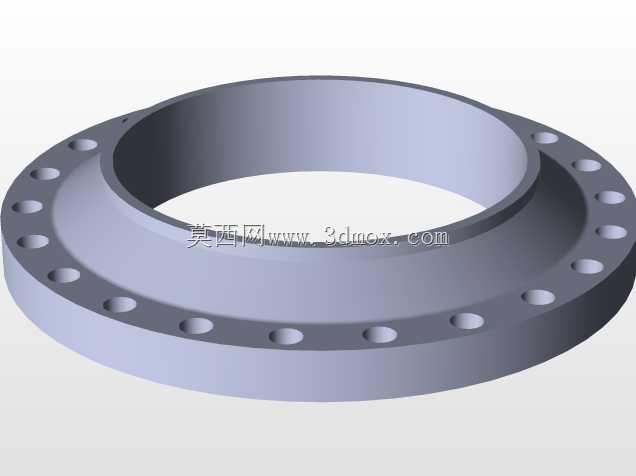

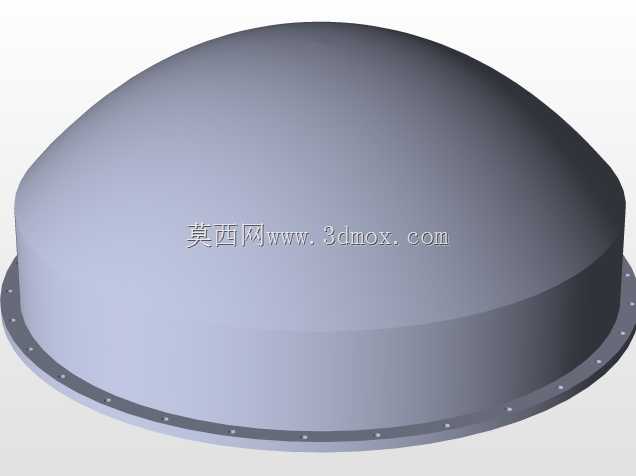

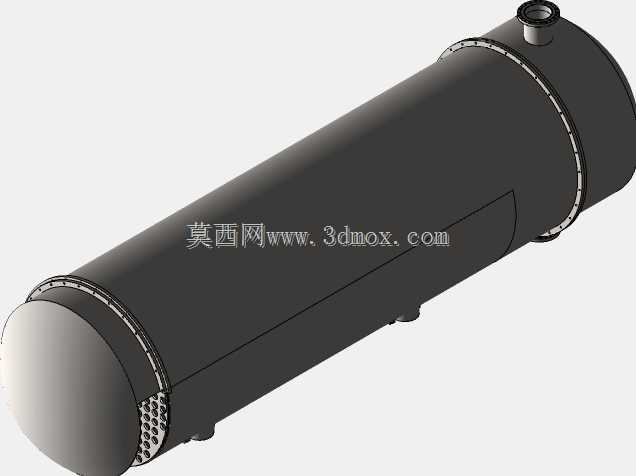

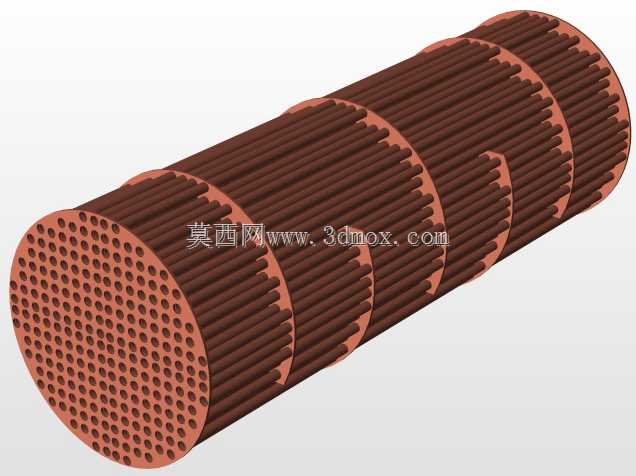

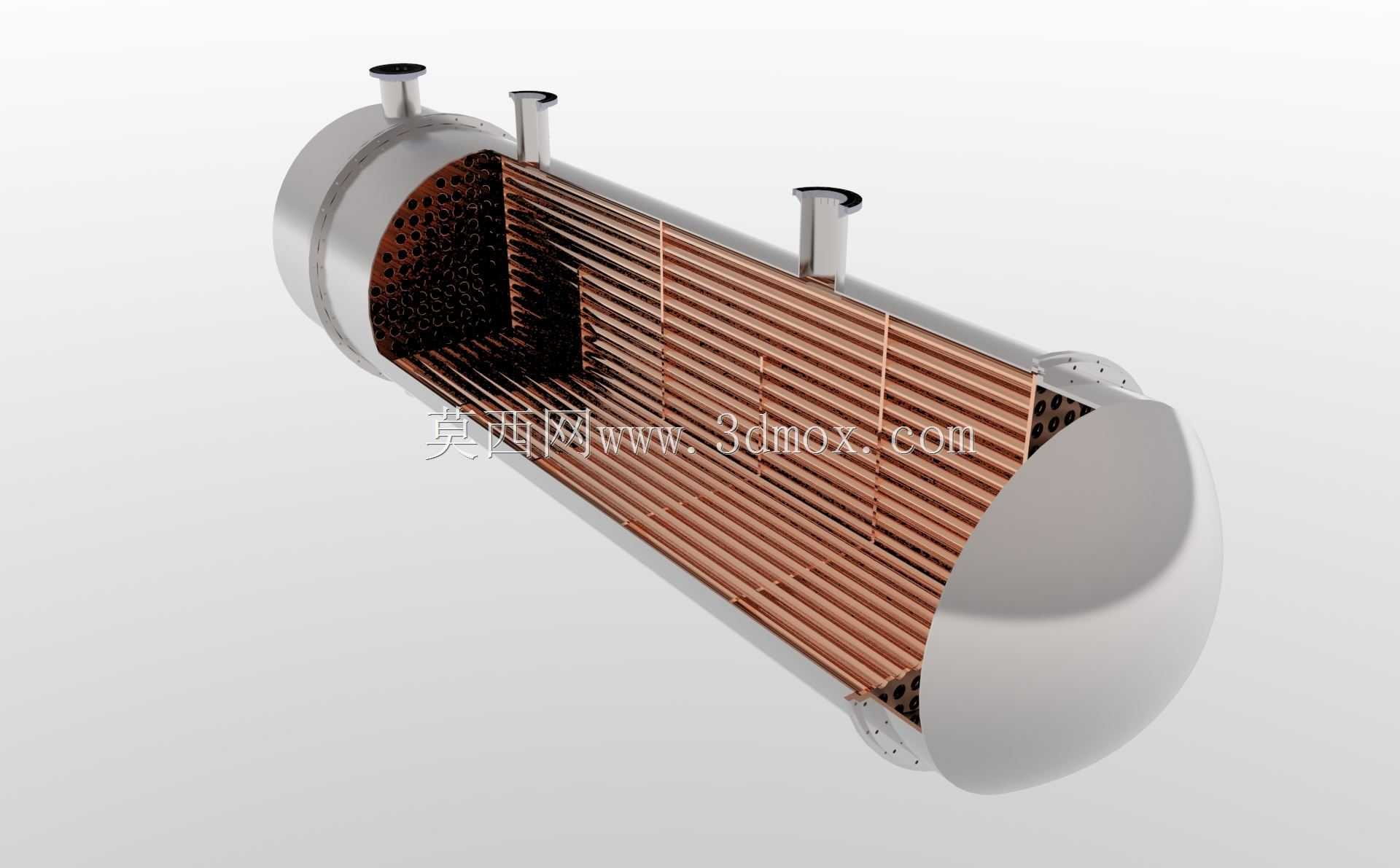

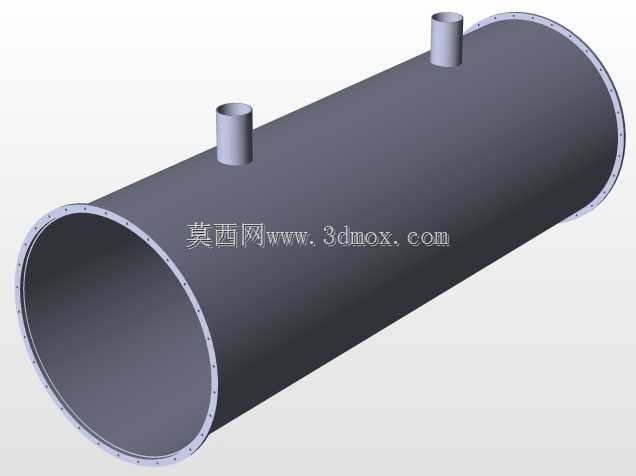

在化工、电力、暖通、食品加工等多个工业领域，管壳式换热器都是实现流体间热量传递的核心通用设备，这套三维结构完整还原了固定管板式列管换热器的内部构造，剖开的壳体可以清晰看到内部管束、折流板、管板、进出口接管与封头的装配关系，能帮助设计人员快速理解设备的换热逻辑与装配层级。从实际应用场景来看，这类设备常被用于工艺介质的冷却、加热、冷凝、蒸发工序，比如化工生产中反应釜出料的冷却降温、电厂热力系统的给水加热、暖通系统的汽水换热、制冷系统的冷凝器与蒸发器段，都能见到同结构设备的身影，其承压能力强、换热效率稳定、适用介质范围广的特点，让它成为工业换热场景中应用占比最高的结构形式之一。从功能特性来看，设备通过壳程与管程的流体分区实现热量交换，两种温度不同的流体分别在管束内部、管束与壳体围成的腔体内流动，通过铜管管壁完成热量传导，内部设置的折流板可以改变壳程流体的流动方向，提升流体湍流程度，减少换热死区，大幅提升整体换热效率，同时折流板还能对细长的换热管束起到支撑作用，避免流体冲击造成管束振动变形，延长设备使用寿命。设计过程中首先要明确两种换热介质的流量、进出口温度、工作压力参数，以此计算所需的总换热面积，确定换热管的数量、长度与管径，再匹配对应的壳体直径，管板的厚度需要结合承压等级、开孔率计算确定，保证开孔后仍有足够的结构强度，两端封头的曲面结构采用标准椭圆形封头设计，能够均匀分散内部压力，降低应力集中风险。设备的三个接管分别对应管程进出口与壳程进出口，安装时需要预留足够的操作空间，尤其是封头端要留出管束抽装的检修距离，设备的支座采用标准鞍式支座结构，安装时需要保证水平度偏差在允许范围内，避免因安装倾斜造成壳程流体分布不均，影响换热效果，同时接管处要匹配对应压力等级的法兰，保证管路连接的密封性。这套剖开式的结构模型，清晰展现了内部管束的排列方式、折流板的间距设置、管板与壳体及管束的连接关系，不管是用于新入行设计人员的结构认知学习，还是作为换热设备选型阶段的结构参考，或是用于方案汇报时的结构展示，都能直观传递设备的构造细节，避免二维图纸表达不直观造成的理解偏差。
