复古船用立式蒸汽动力装置结构

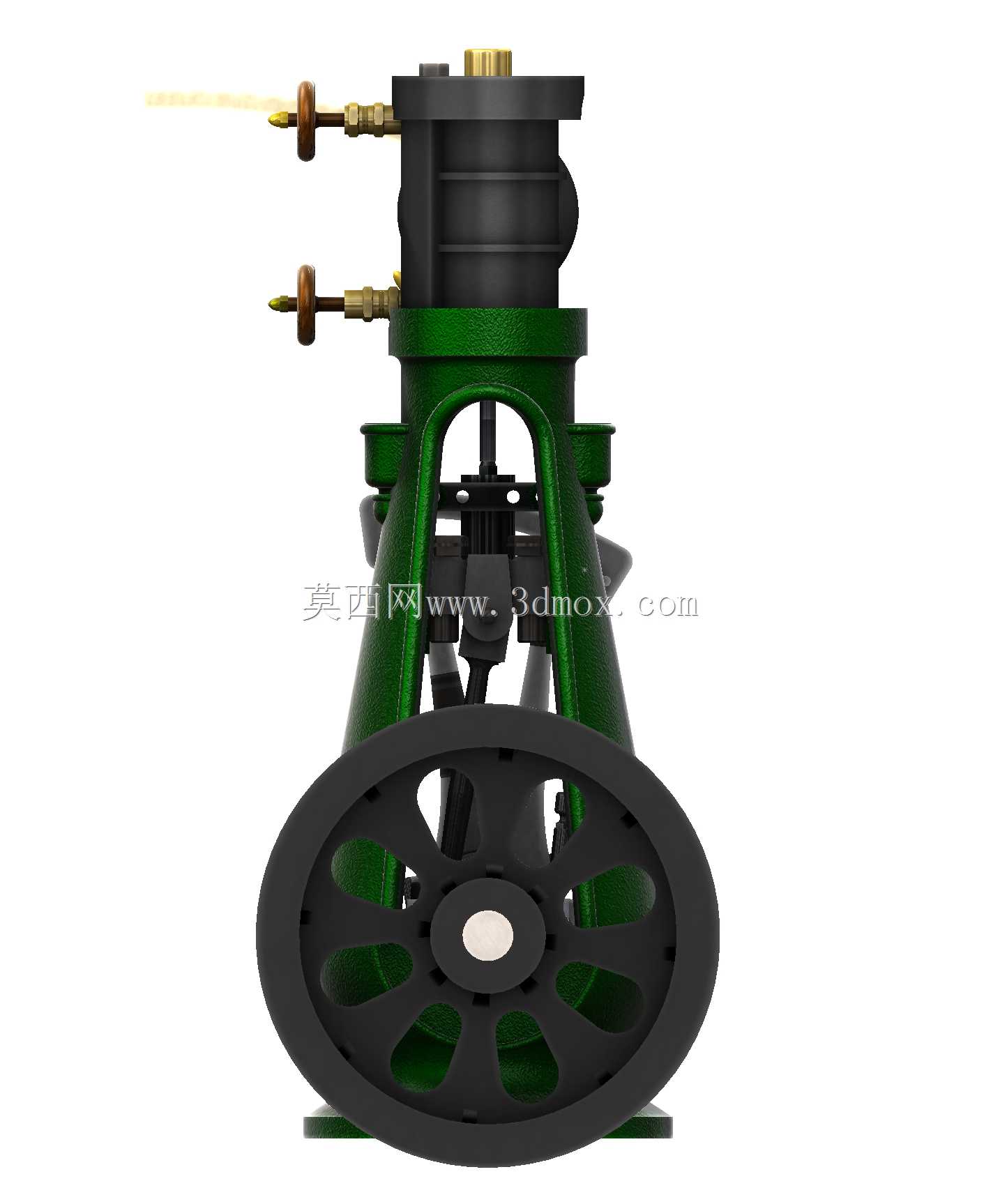

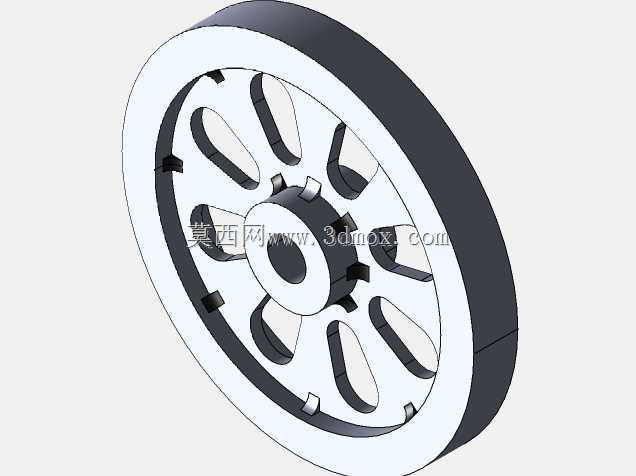

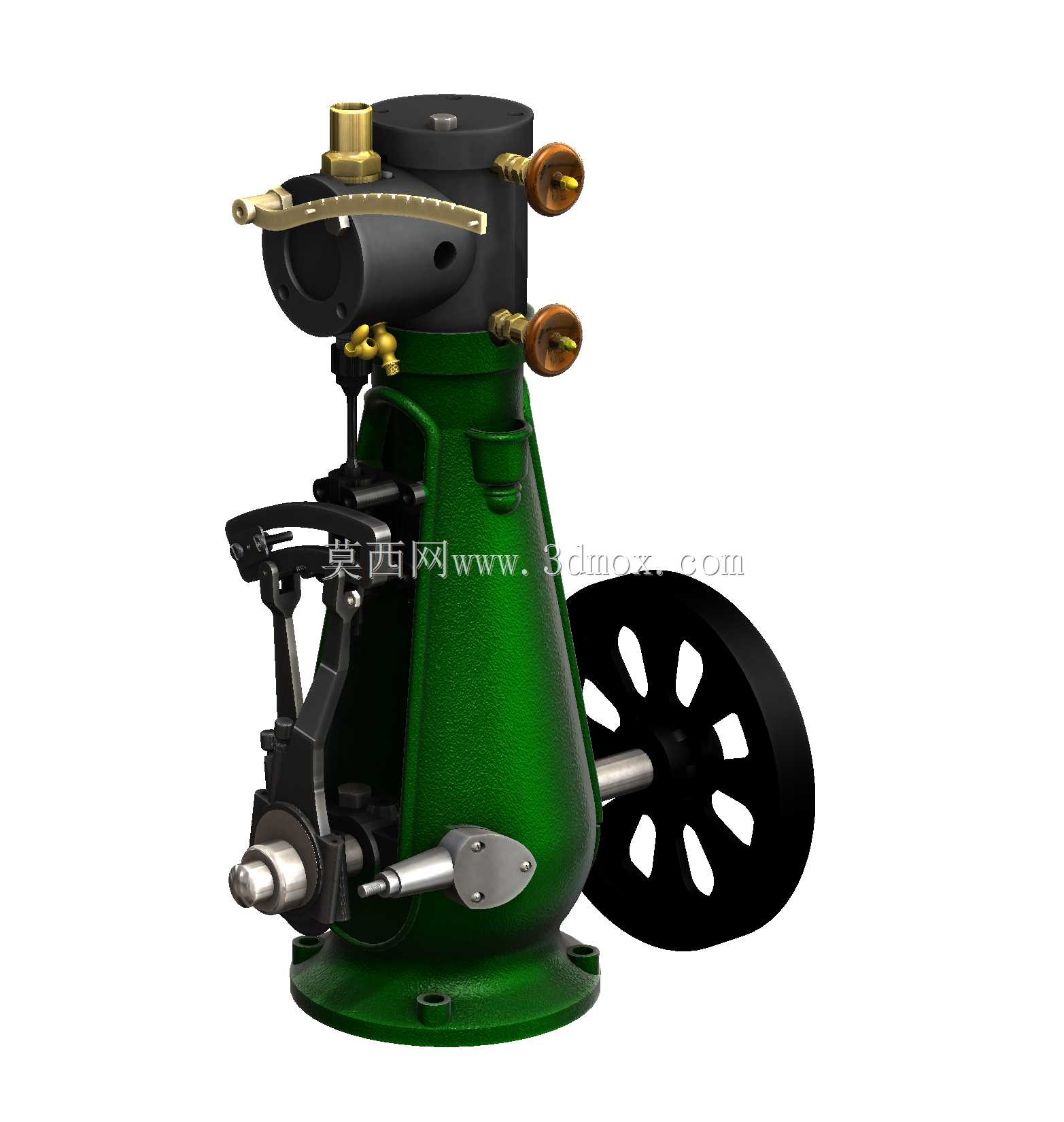

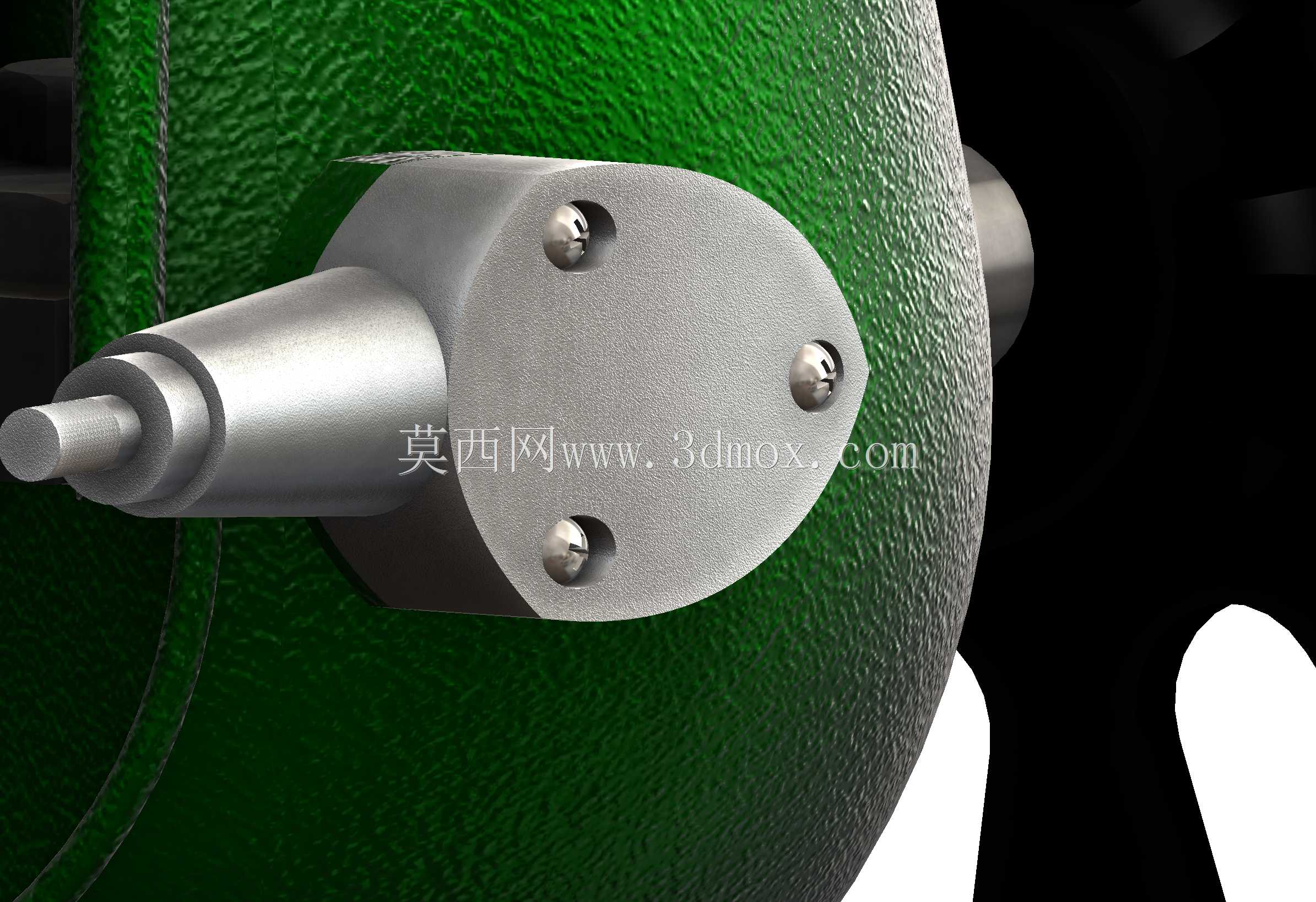

这款立式布置的蒸汽动力装置，主要适配小型内河船舶、近岸作业小艇的主动力需求，也可作为复古船型复刻、海事展品复原的核心动力参考结构。整机采用立式锥台形基座布局，底部法兰盘预留均匀分布的安装孔位，可直接通过螺栓固定在船舶机舱的钢制基座上，安装时需保证基座平面平面度误差不超过0.1mm，避免运行过程中因机身倾斜导致配气机构卡滞。从结构设计来看，上部的汽缸体采用铸铁材质的封闭腔体结构，侧面布置的两组铜质截止阀分别负责进汽与排汽管路的通断控制，阀件采用黄铜材质一方面适配蒸汽工况下的耐蚀需求，另一方面也能通过金属材质的色差区分管路功能，降低运维阶段的误操作概率。侧面伸出的操纵杆组件集成了节气门调节与换向控制功能，操作人员可在机舱侧方直接完成动力输出大小的调节与进退方向的切换，无需额外搭建远距离操纵连杆，适配小型船舶紧凑的机舱空间布局。侧方布置的大直径带辐条手轮，是手动盘车机构的操作端，在启动前可通过转动手轮带动曲轴连杆机构完成预润滑，同时检查汽缸内部是否存在卡滞、异物卡阻等问题，避免带压启动时造成结构件损伤。下部的锥台形机身内部集成了曲柄连杆机构与飞轮储能结构，外露的辐条式飞轮在运转过程中可储存部分动能，平衡单缸蒸汽机做功冲程的扭矩波动，让动力输出更平顺，飞轮外侧预留的键槽结构可直接连接皮带轮或者联轴器，将动力传递至船舶的螺旋桨传动轴系。设计过程中充分考虑了船用工况的运维需求，所有管路接头均采用标准管螺纹连接，密封面预留了盘根填充槽，可在不停机的状态下完成微量泄漏的应急处理；机身侧面预留的观察孔位，可直接检查内部连杆轴瓦的磨损情况，无需整体拆解机身就能完成日常维保作业。整机的重心集中在下部基座位置，立式布局大幅缩减了设备的横向占用空间，适配小型船舶狭窄的机舱横向尺寸，安装时仅需在基座下方铺设3mm厚的耐油橡胶减震垫，即可吸收运转过程中产生的高频振动，避免振动传递至船体结构引发舱室共振。配气机构的滑动阀片采用耐磨铸铁材质，与汽缸阀座的配合面经过刮研处理，配合间隙控制在0.02-0.03mm之间，既保证蒸汽密封性能，又不会因间隙过小导致热态下胀死。
