PCB板气动定位夹持工装夹具

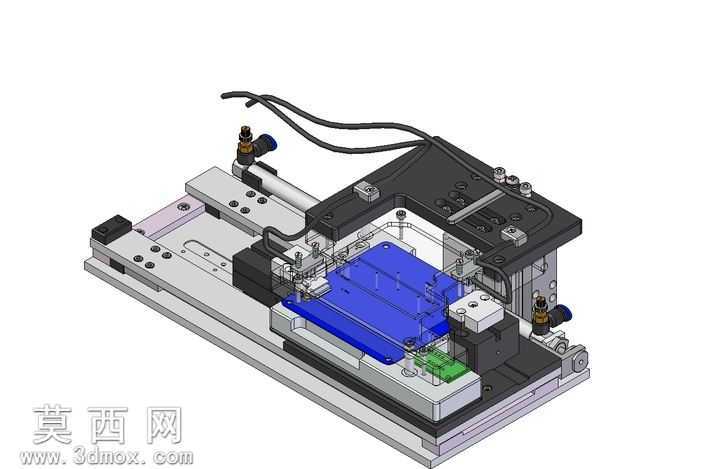

本模型为PCB板加工工序专用的气动夹持定位工装，整体采用三维参数化建模完成，所有零部件均按照实际加工装配尺寸1:1还原，可直接用于生产参考与结构验证。建模过程中对工装的分层结构进行了精细化拆解：底部为高平整度的硬质阳极氧化铝合金基座，基座上铺设高精度线性导轨作为滑动承载结构，保证载板往复运动的直线度与重复定位精度；中部设置蓝色绝缘材质的PCB承载托板，托板表面根据对应PCB板的孔位、外形轮廓加工有定位销孔与避空槽，可精准承托电路板，避免加工过程中板面受力变形；上部为气动压合机构，配置带缓冲的标准气动气缸作为动力源，搭配黑色防静电电木材质的压合架，压合触点处设置软质硅胶压头，既保证夹持力均匀稳定，又不会刮伤PCB表面的线路与元器件。模型还还原了工装的气路连接结构、行程调节螺钉、位置检测传感器等细节部件，所有配合面均按照实际公差要求预留装配间隙，滑动部件与固定部件的装配关系清晰明了。设计过程中充分考虑了工装的实用性：采用气动驱动替代传统手动夹持，大幅提升上下料效率与夹持力一致性；模块化的托板与压头设计，可根据不同型号的PCB板快速更换适配部件，提升工装的通用适配能力；整体结构紧凑，可直接集成到跳汰机等电路板加工设备的工位上，完成PCB焊接、检测、分板等工序的精准定位夹持。渲染阶段对不同材质的表现进行了区分：铝合金部件呈现细腻的金属磨砂质感，电木部件还原哑光黑色的非金属质感，蓝色托板采用半透明工程塑料材质表现，气管、线缆等柔性部件还原橡胶材质的柔韧质感，整体渲染效果清晰展现工装的结构层次与装配关系，可直观呈现各部件的功能与位置。
