管道式变面积流体流量计量装置结构

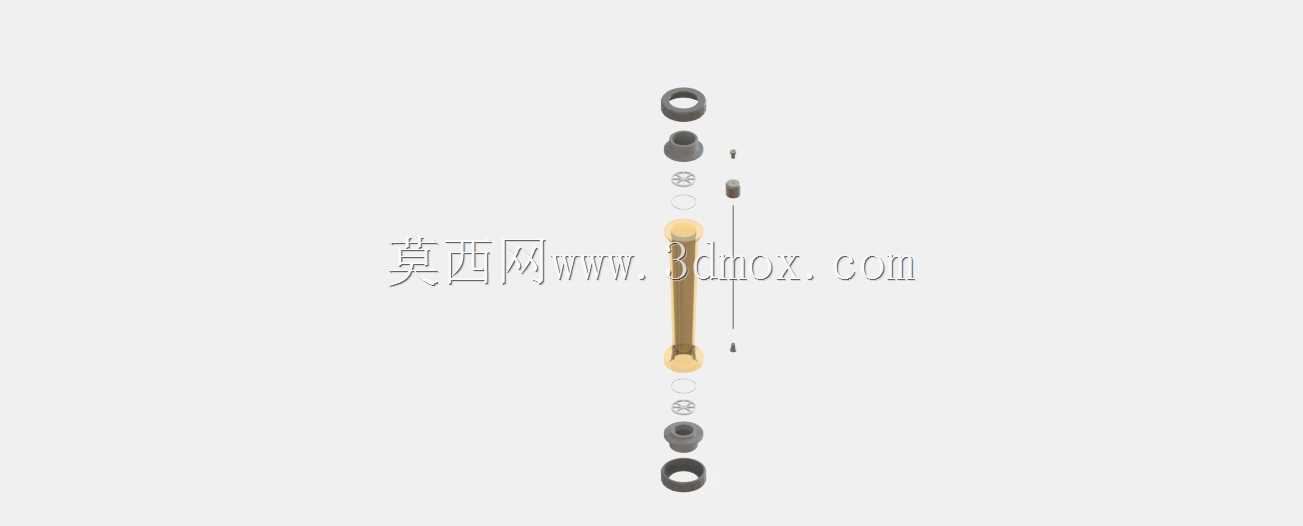

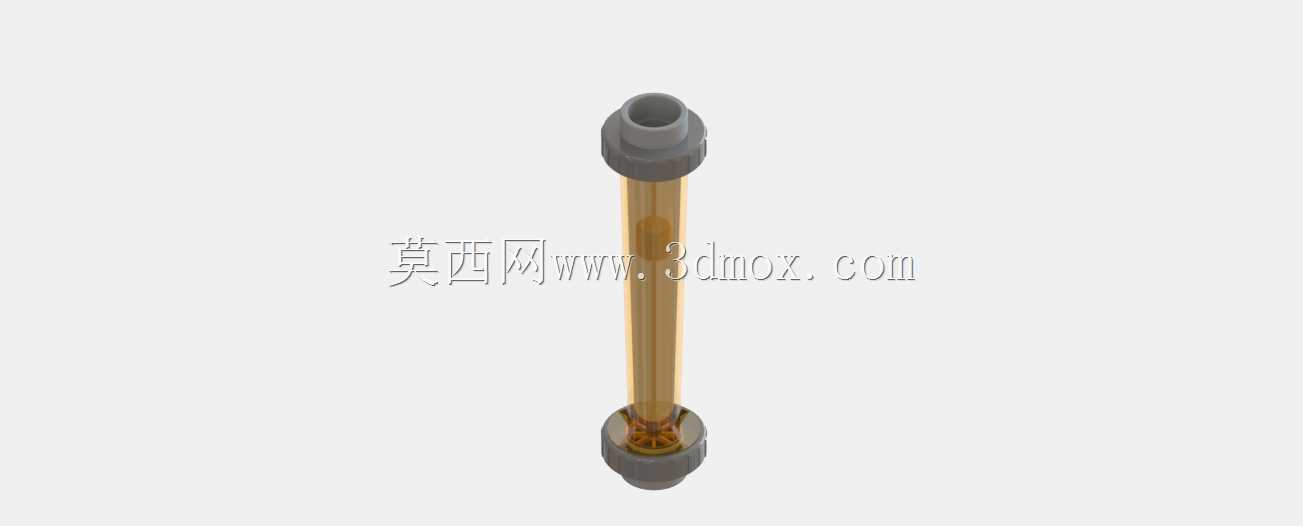

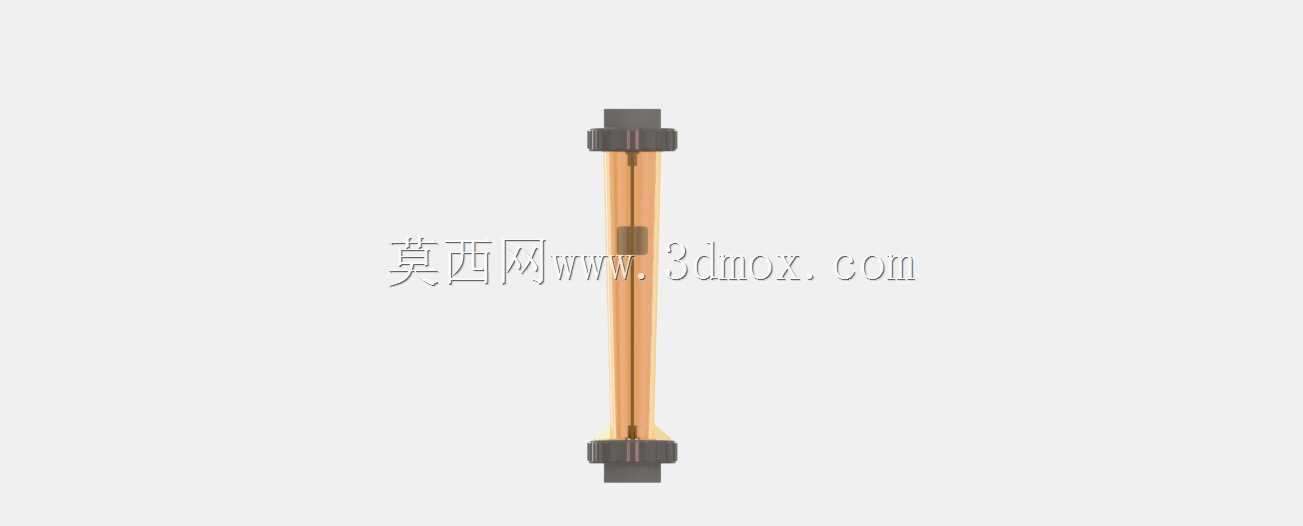

这类管道式流量计量元件常被集成在纯水输送、化工试剂加注、小型冷却循环回路等对流量可视化有要求的管路系统中，无需外接供电即可直观观测管内流体的瞬时流量，在实验室流体回路、小型工业设备的冷却支路、净水设备的管路排布中应用十分广泛。从结构设计逻辑来看，该元件采用上下对称的快接式接头结构，主体测量段为透明耐压材质，内部设置可随流体流速上下位移的浮子结构，流体自下而上流经测量段时，浮子在节流压差作用下抬升，浮子停留位置对应的管壁刻度即可直接读取当前流量值，这种变面积式的测量原理结构简单，压损小，对低流速洁净流体的测量稳定性较好。设计过程中优先考虑了管路安装的兼容性，两端接头采用标准管螺纹规格，可直接匹配同口径的塑料或金属管路，安装时无需额外定制转接件，主体测量段的透明材质选用耐冲击、耐常见弱腐蚀介质的工程材料，既保证观测清晰度，也能满足常规工业管路的耐压要求，内部浮子的导向结构做了限位设计，避免流体突然通断时浮子冲击上下端盖造成结构损坏。从安装边界来看，该元件整体为细长型柱状结构，安装时需保证垂直布置，倾斜角度过大会直接影响测量精度，两端接头的同轴度公差控制在合理范围内，避免安装后出现管路应力集中导致的接头渗漏问题，主体测量段的外径尺寸统一，可适配常规的管路固定卡扣，在密集排布的管路群中也能快速完成安装固定。在实际选型应用中，这类元件更适合测量洁净的单相流体，若流体中含有大颗粒杂质，需在元件前端加装过滤结构，避免杂质卡滞浮子造成测量失效，同时设计时预留了足够的流通通径，在额定流量范围内压损远小于同量程的节流式流量计，适合对管路压降敏感的循环回路使用。
