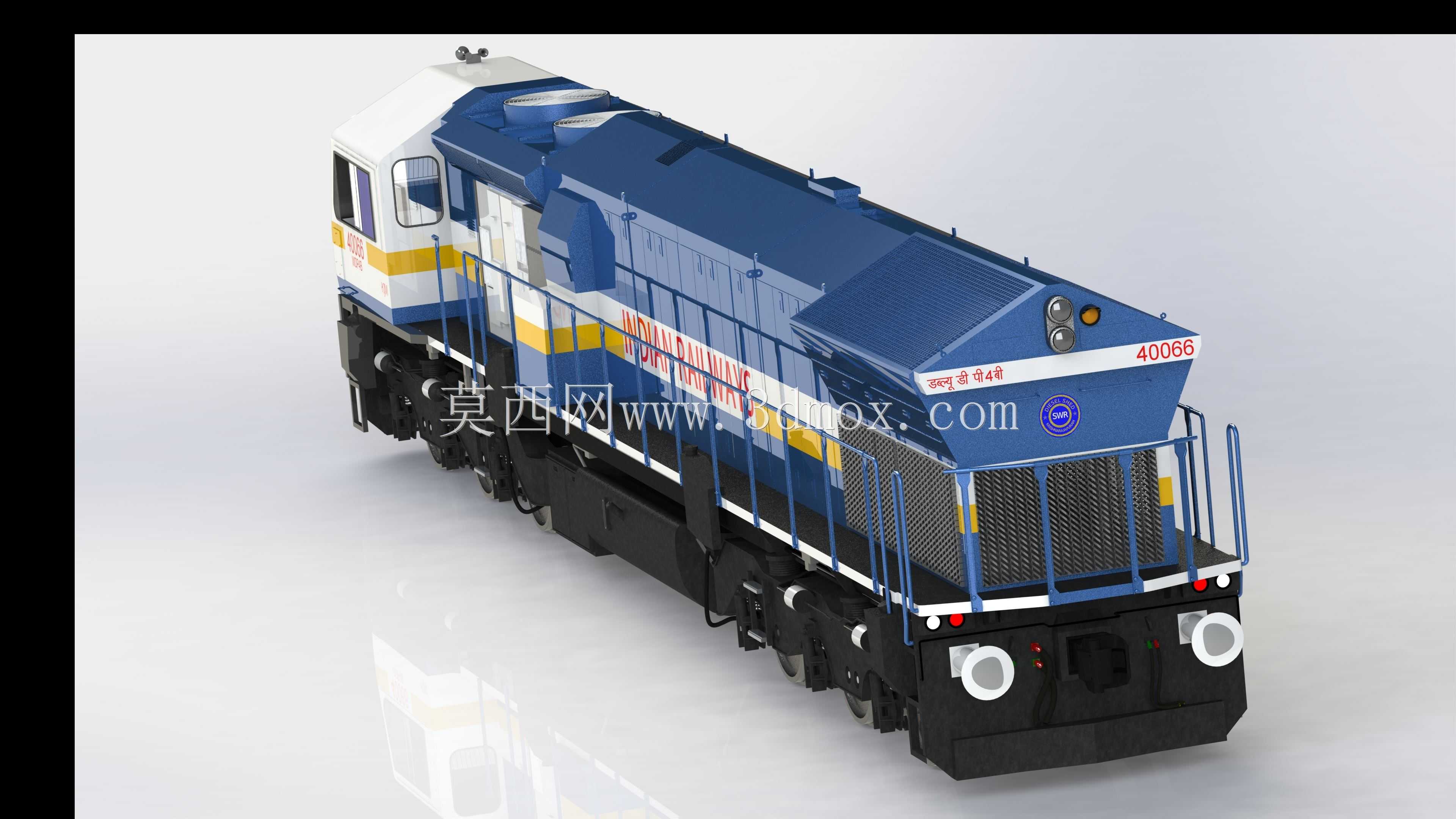

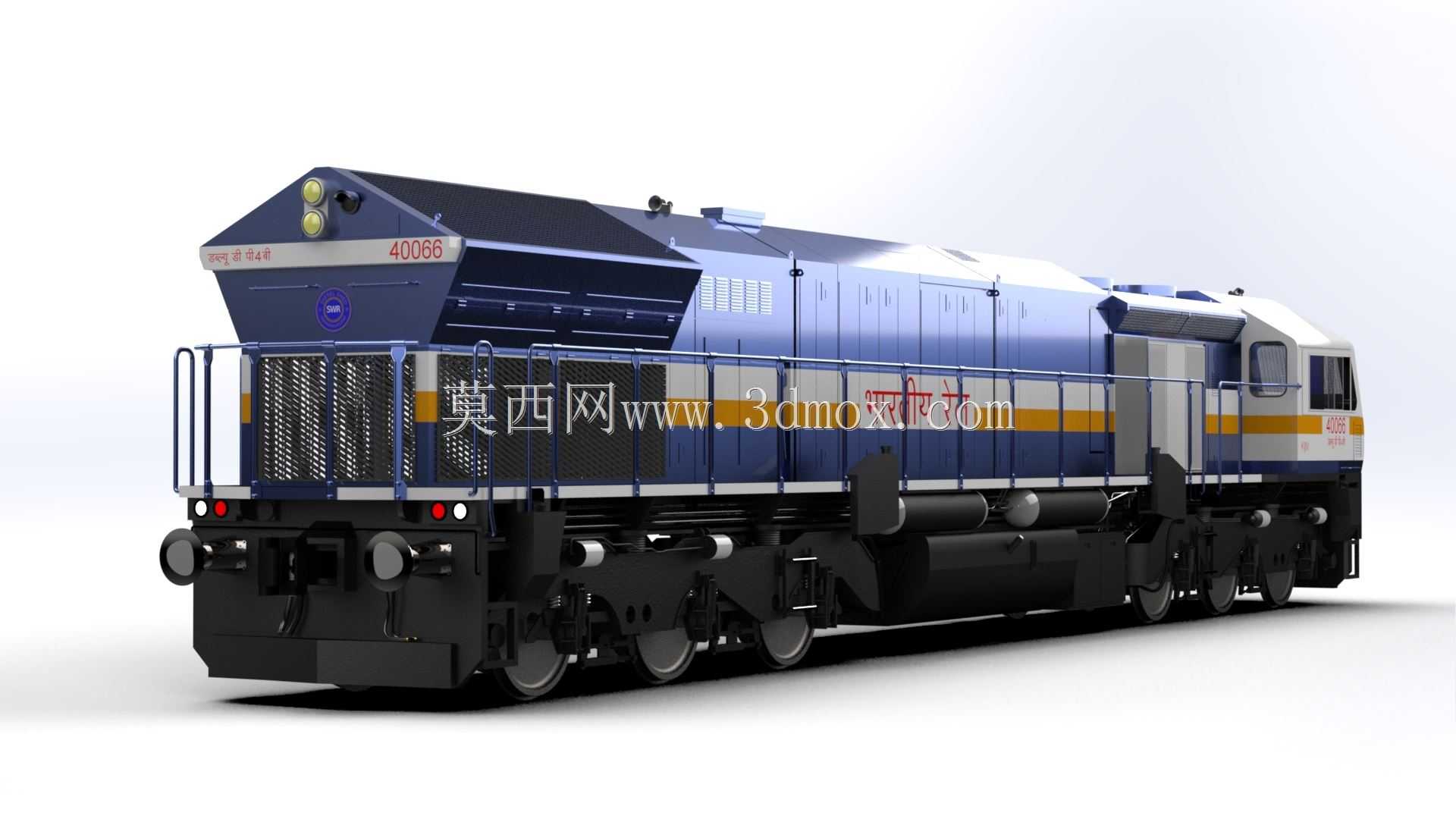

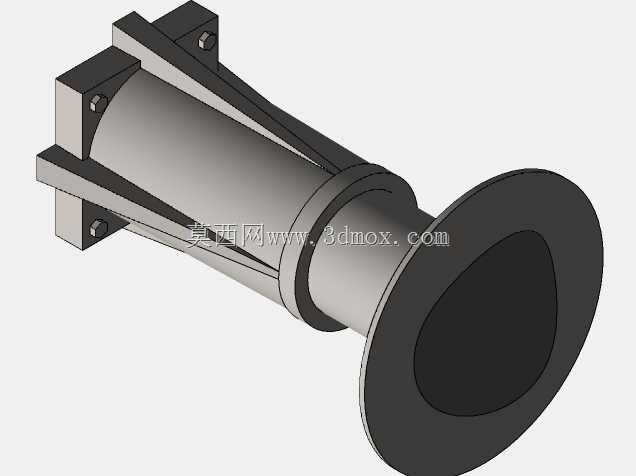

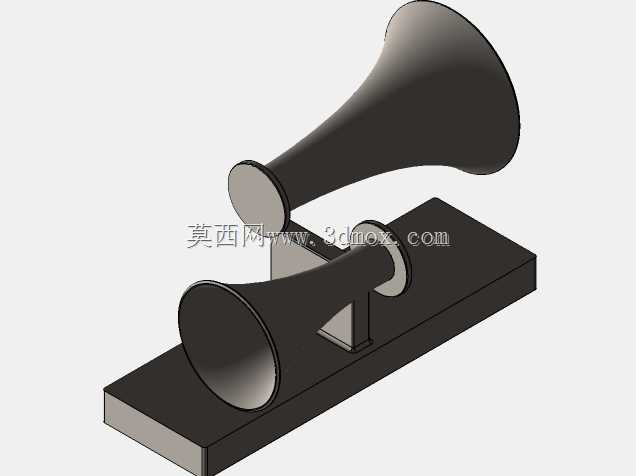

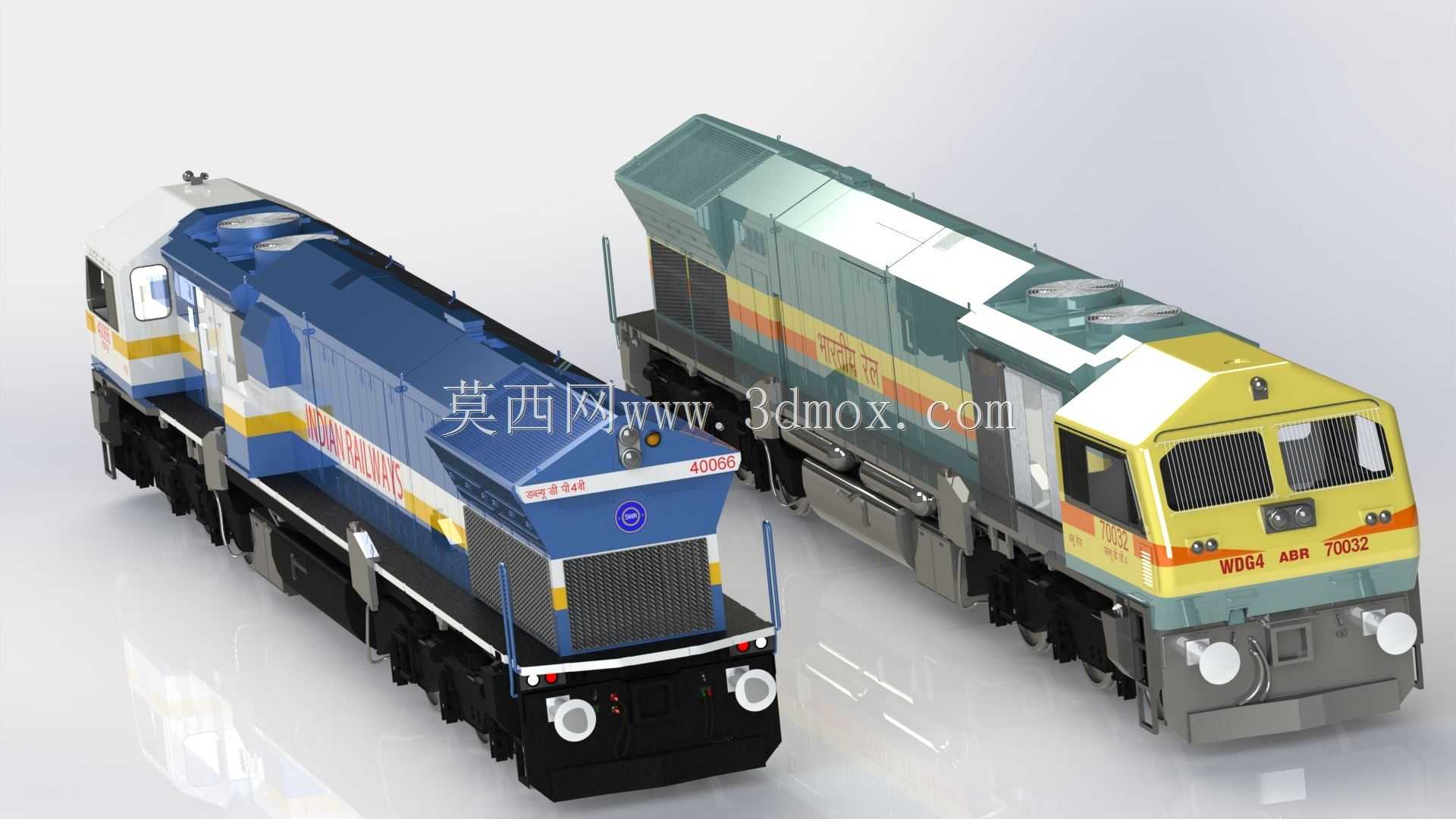

印度铁路WDP4D客运柴油机车外观结构

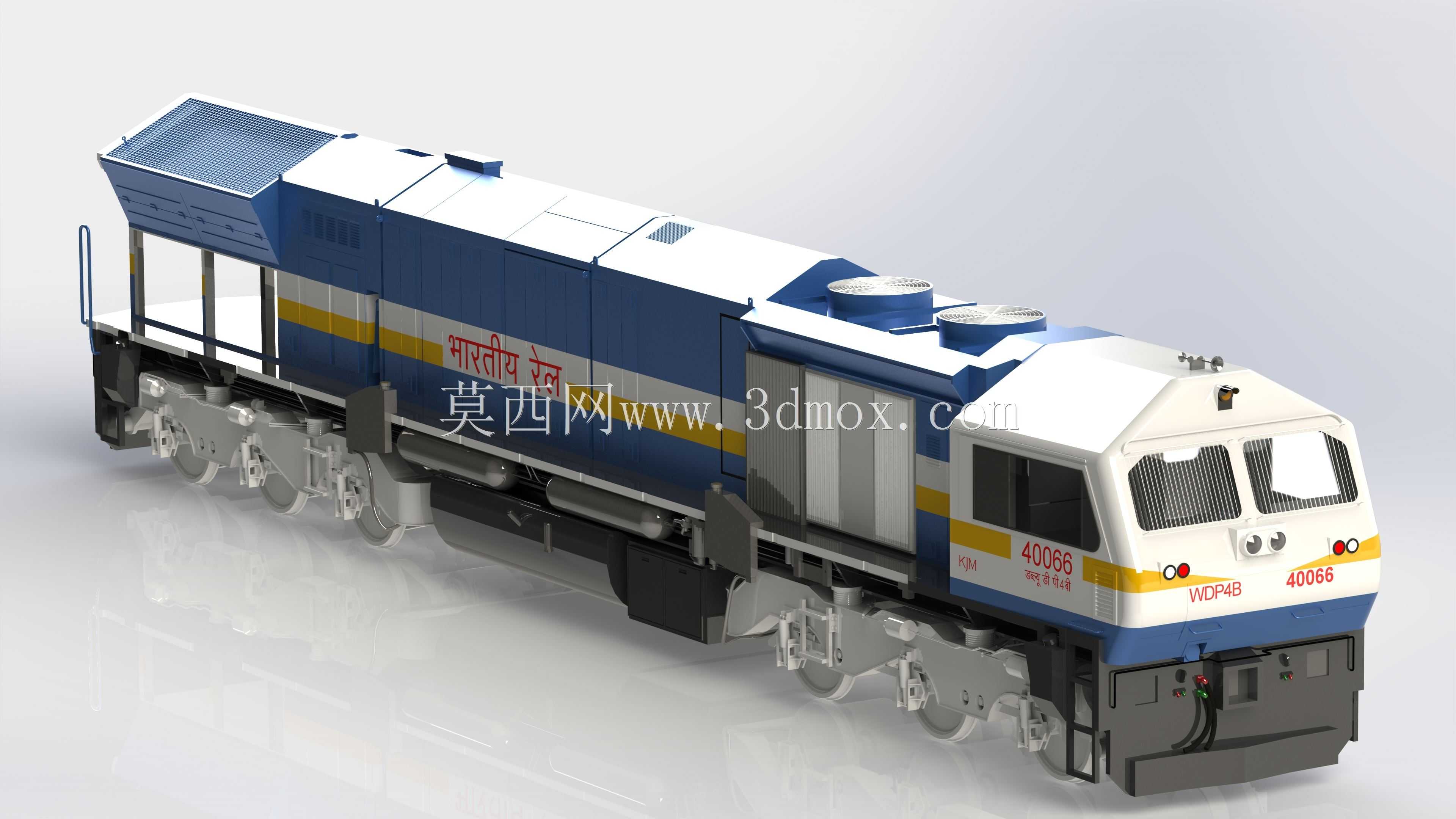

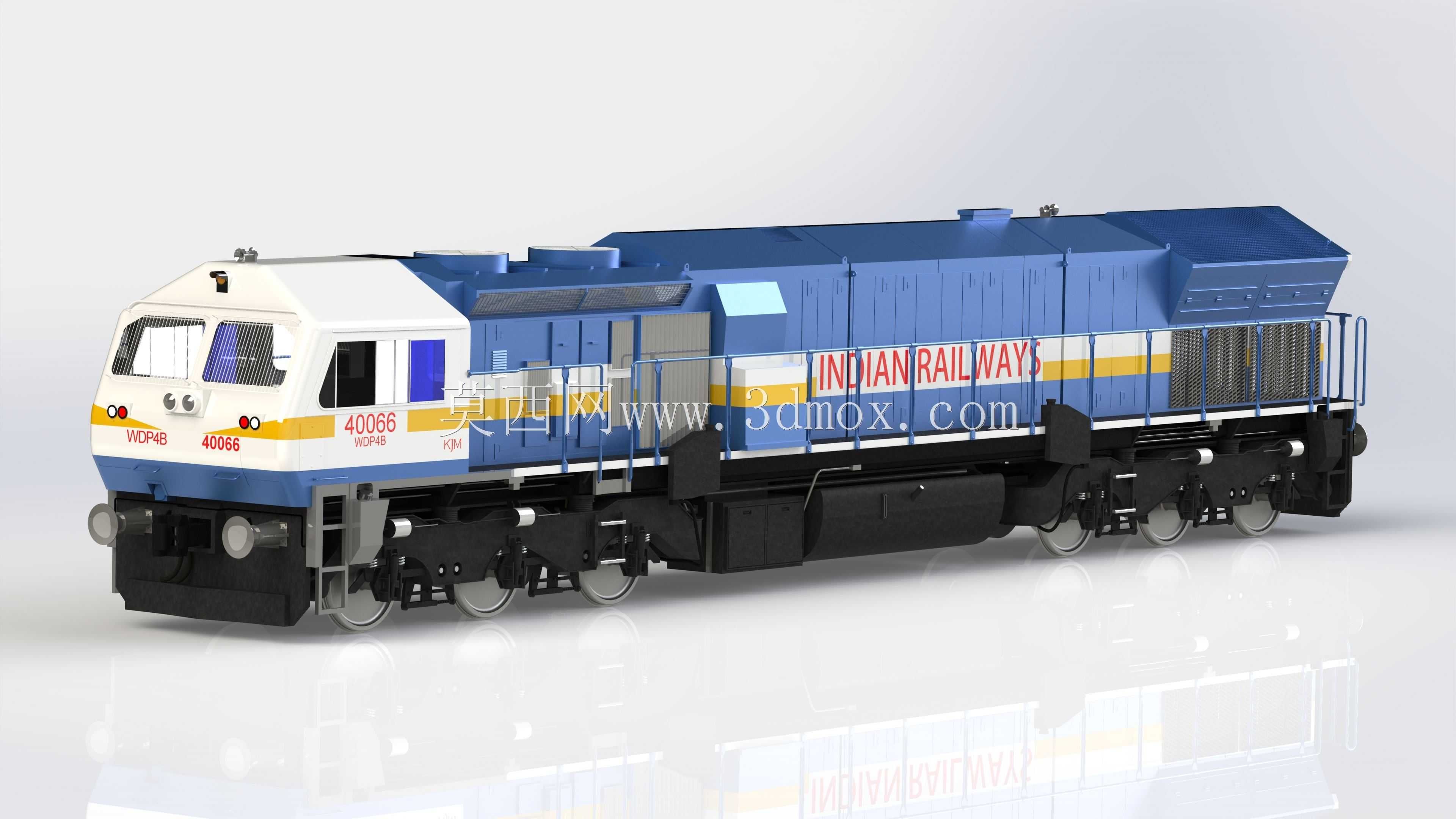

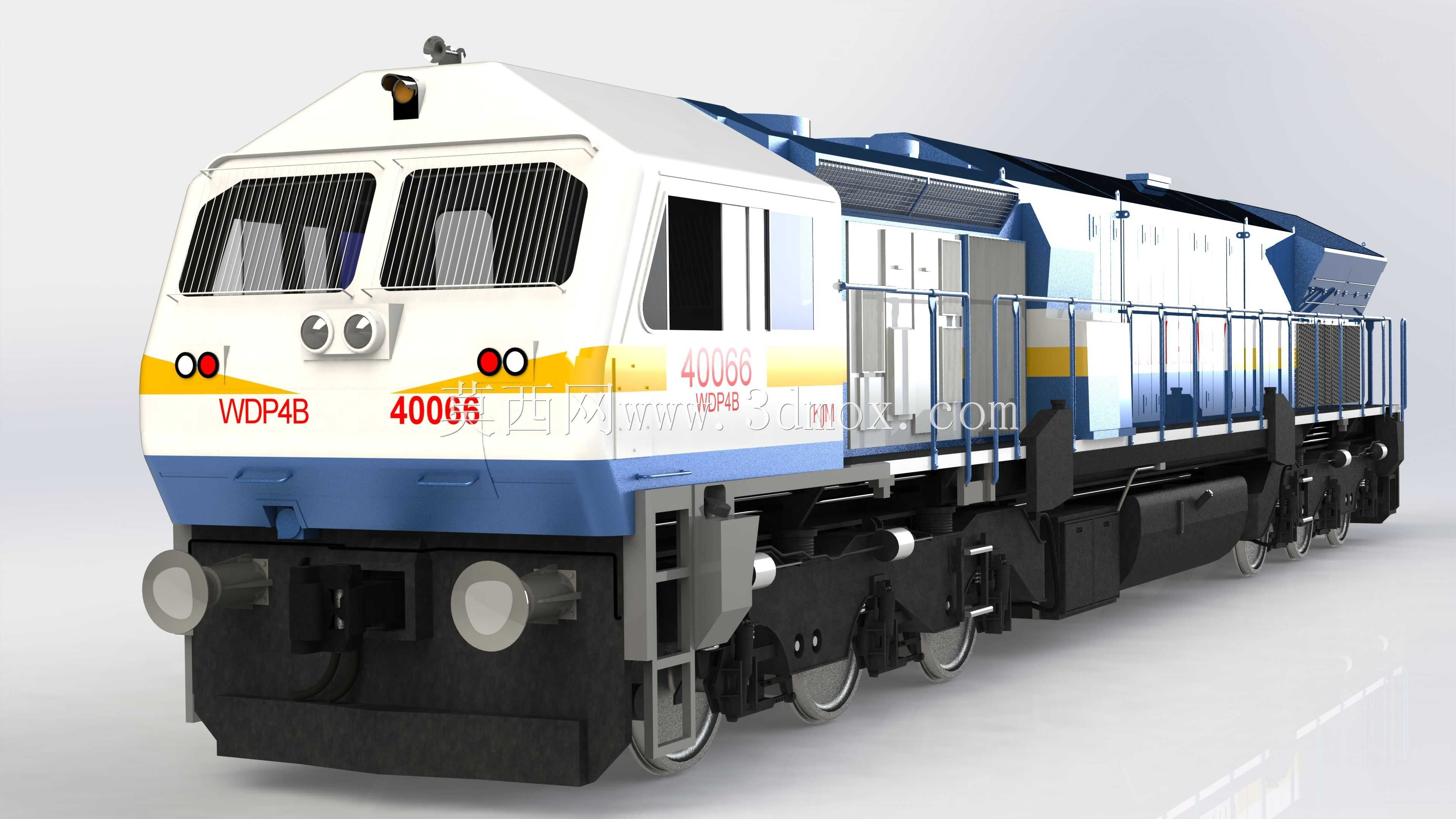

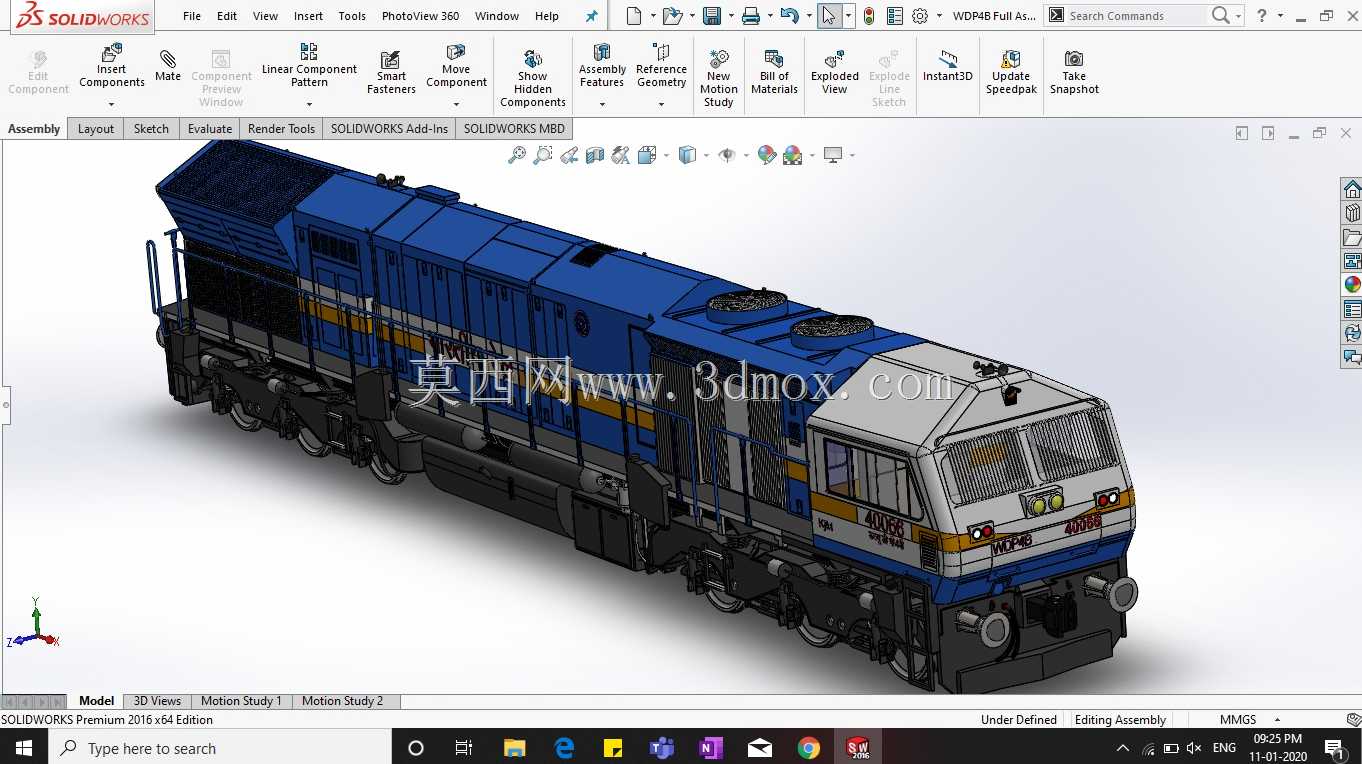

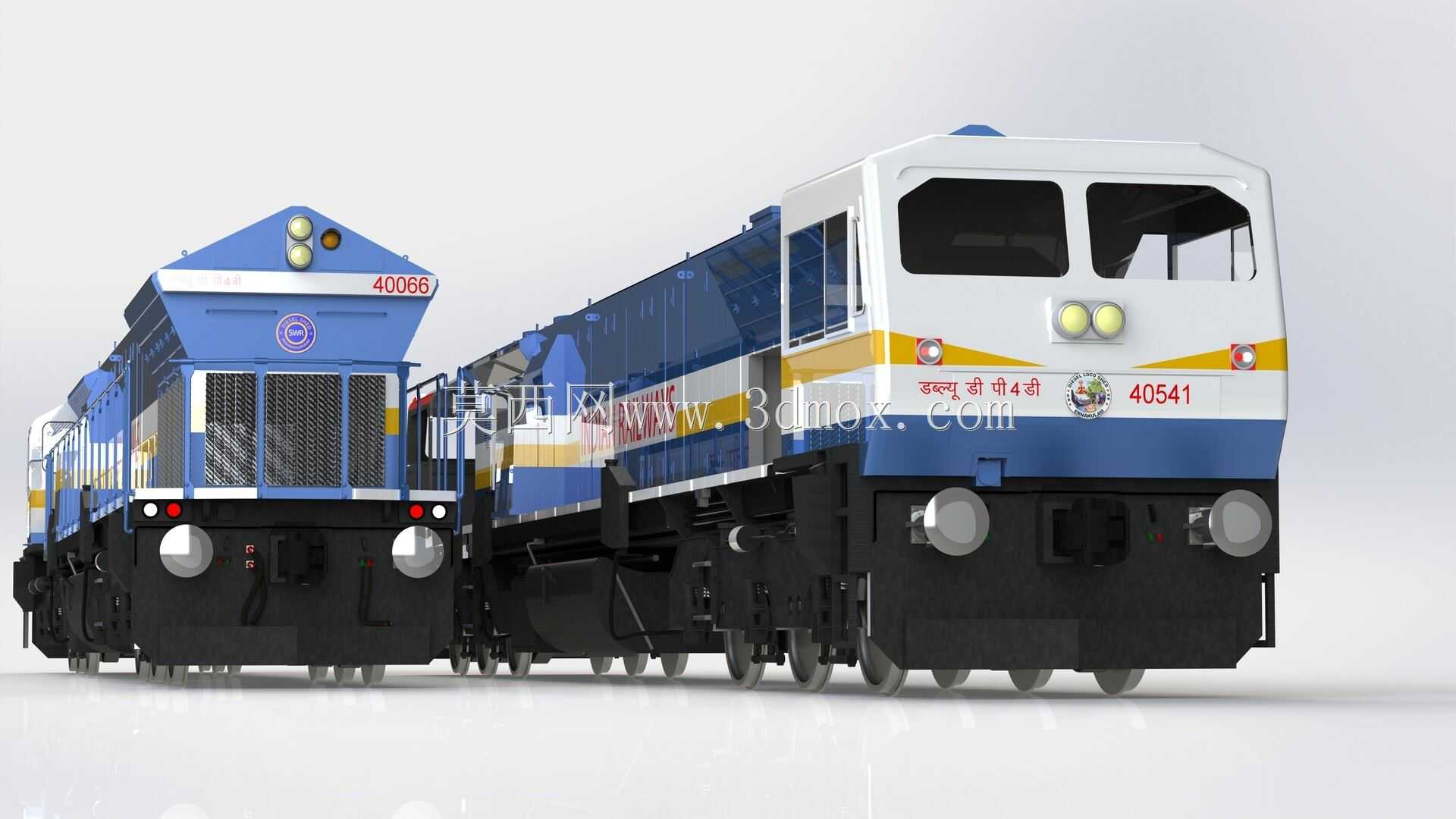

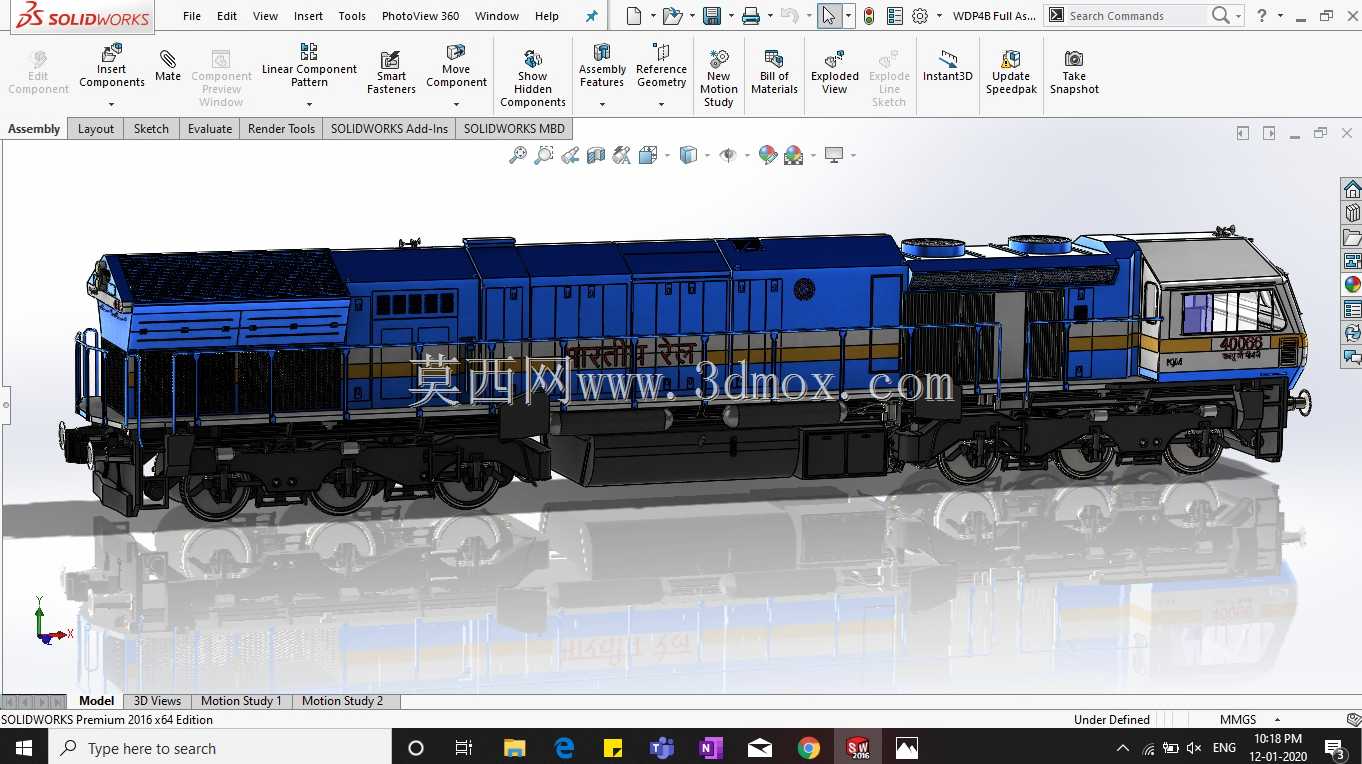

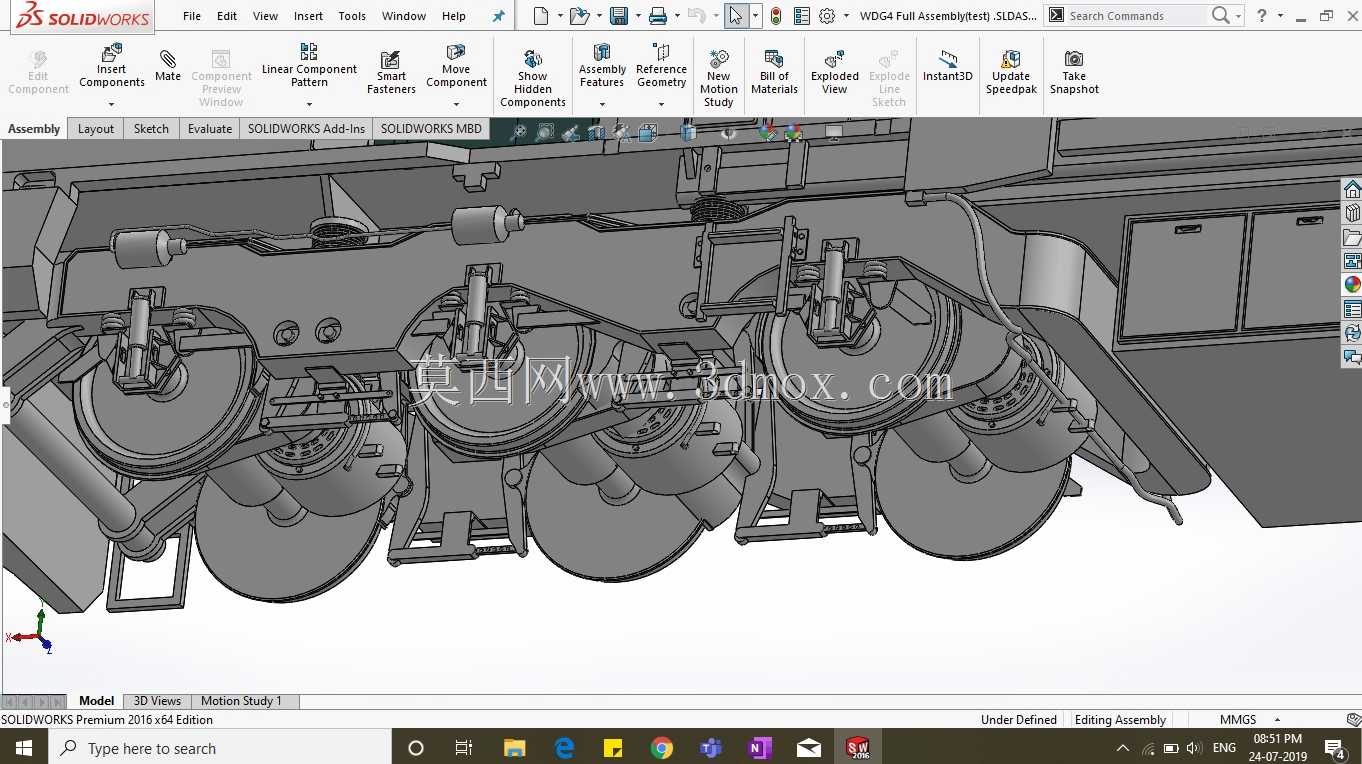

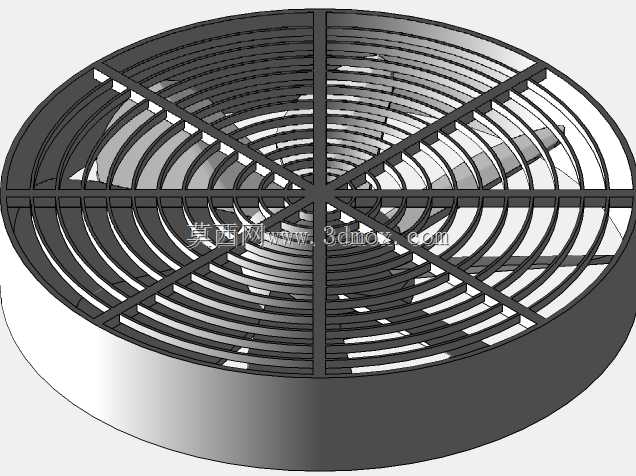

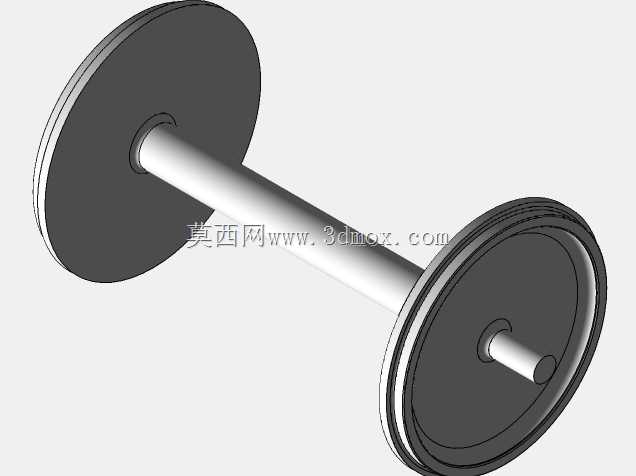

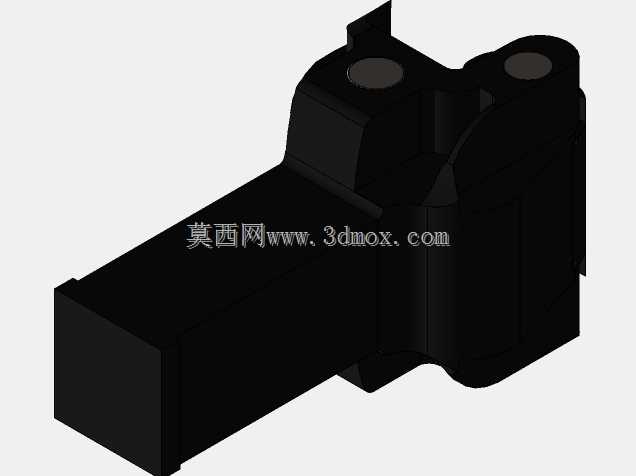

该款机车为干线客运牵引动力装备，主要适配长距离普速铁路客运场景，承担跨区域旅客列车的牵引任务，可在非电气化铁路区段独立运行，无需依赖接触网供电，适配路网覆盖范围内多种线路条件，包括平原干线、起伏坡道区段的客运动车组或传统客车编组牵引作业。从结构设计来看，机车采用外走廊式整体承载车体结构，车头部分设置双驾驶室对称布局，两端均具备独立操控能力，无需转向转盘即可完成双向行驶操作，大幅提升枢纽站场的调车与折返效率。车头正面采用斜切式流线型低风阻设计，前照灯组采用上下分层布置，上层为远光照明单元，下层为近光与标识灯组，兼顾夜间行车照明与会车时的信号标识需求，排障器采用高强度钢板焊接结构，下缘距离轨面高度符合铁路限界要求，可有效清除轨面小型障碍物，保障行车安全。走行部采用两台三轴转向架，轴式为Co-Co，每台转向架配置六组轮对，搭配一系橡胶弹簧与二系空气弹簧悬挂系统，可有效过滤线路不平顺带来的振动冲击，既保障高速运行时的车体稳定性，也能提升车内乘务人员的作业舒适度。动力单元搭载16缸V型涡轮增压柴油机，采用交直交电传动结构，柴油机输出的机械能经主发电机转化为交流电，整流后逆变为可调频调压的交流电供给牵引电机，驱动轮对产生牵引力，该传动结构可实现宽范围的牵引力与速度调节，启动牵引力大，持续运行速度区间宽，适配客运列车对启停平稳性与高速巡航能力的双重要求。车体侧面设置大面积通风百叶窗，为柴油机冷却系统、牵引电机通风系统、电气柜散热系统提供足够的进风面积，车顶布置排气烟囱、高压电气绝缘子与空调机组，所有外露部件均做圆弧过渡处理，减少运行时的空气阻力与风噪。建模过程中严格遵循铁路机车车辆限界规范，车体宽度、高度、车钩中心距轨面高度、转向架固定轴距等关键安装边界尺寸均按照实际机车参数还原，车钩采用13号标准车钩结构，缓冲器安装位置与接口尺寸符合通用铁路车辆连挂要求，可与同轨距的各类客车、货运车辆完成连挂作业。车体涂装采用蓝白黄三色搭配方案，侧面预留路徽与编号标识安装位，驾驶室侧窗采用上下推拉式结构，雨刮器、扶手、登车梯等附属细节均做实体建模还原，可用于轨道交通装备展示、司机操作培训课件制作、铁路场景仿真搭建等场景，也可作为机车结构设计的参考基准，辅助设计人员核对车体与走行部的装配干涉问题，验证管线布置与检修空间的合理性。
