三轮代步车后轮轮组装配结构设计

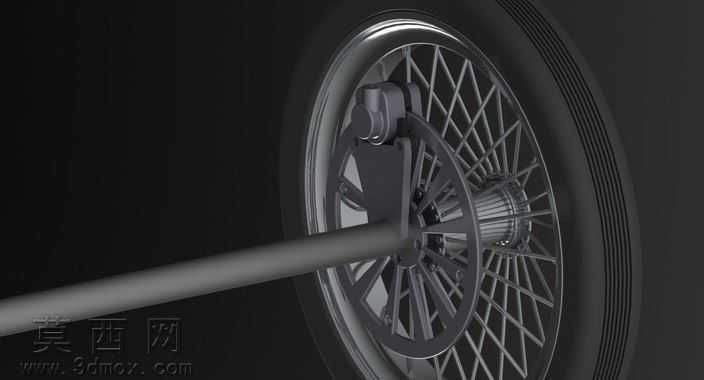

本作品为三轮代步车后轮轮组装配结构，建模过程采用跨软件协同的设计思路，先在AutoCAD中完成轮组各组成零件的二维轮廓绘制与尺寸标注，明确后桥轴体、辐条式车轮、盘式制动器、定位垫片、连接支架、传动转子、测量卡尺等零件的基础尺寸参数与配合公差，再将二维图元导入SolidWorks中完成三维实体建模，确保各零件的尺寸精度与装配匹配度。建模阶段优先完成核心承载件后桥轴的实体构建，采用拉伸、旋转特征完成轴体的阶梯结构、安装位、轴承配合面的造型，保证轴体的同轴度与结构强度符合代步车的承载需求；车轮部分采用圆周阵列特征完成多根辐条的均匀排布，轮圈与轮胎采用旋转加扫掠特征完成造型，轮胎表面添加细微的防滑纹理提升渲染真实感，轮毂部分设计有与传动转子、制动器配合的安装定位孔位，保证装配时的定位精度。盘式制动器部分分别构建制动卡钳、制动盘两个核心组件，制动卡钳的活塞结构、安装支架做了细节还原，制动盘表面设计有散热通风槽结构，兼顾结构合理性与视觉表现；各垫片、连接支架类零件采用钣金特征与拉伸切除结合的方式建模，还原零件的安装孔位、折弯结构与厚度参数，保证装配时各零件无干涉。材质与渲染阶段，金属类零件如后桥轴、辐条、制动盘、转子赋予抛光合金钢材质，调整金属粗糙度与反射参数体现金属冷硬质感，轮胎赋予黑色橡胶材质，添加细微的凹凸纹理模拟橡胶的磨砂触感，制动卡钳赋予哑光深灰工程塑料与金属结合的材质，垫片类零件赋予镀锌钢板材质，整体场景采用暗调影棚布光，通过主光、补光、轮廓光的搭配突出轮组的结构层次与零件细节，清晰展现各组件的装配关系。装配阶段按照实际机械装配逻辑完成配合约束，轴类零件采用同轴心配合，安装端面采用重合配合，可活动部件如制动卡钳保留合理的活动间隙，整体装配完成后做干涉检查，确保所有零件无错位、无穿模，完整还原后轮轮组从传动、制动到承载的全结构功能，可用于三轮代步车的结构验证、教学演示与方案展示使用。
