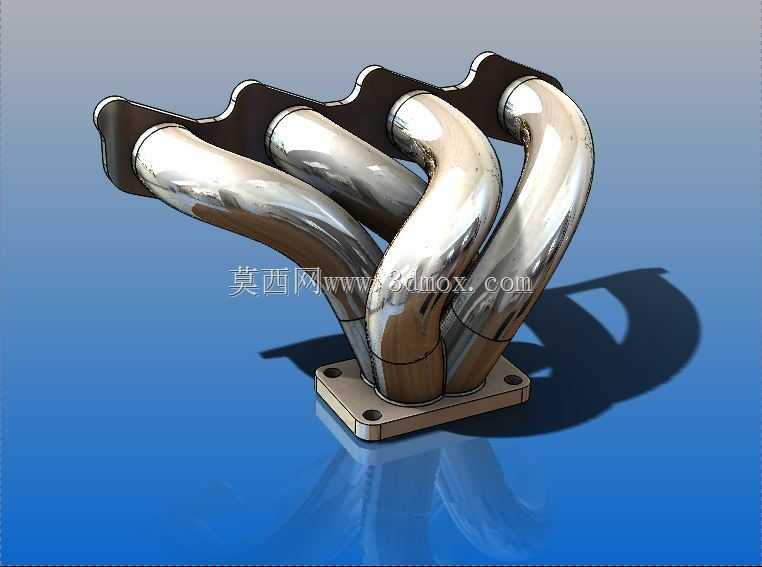

四缸发动机排气歧管结构设计

这款排气歧管适配直列四缸内燃发动机，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，导入排气总管后送入三元催化、消声等后处理系统，是发动机进排气模块的核心承载部件。从实际装车场景来看，这类等长歧管多用于民用小排量乘用车的自然吸气机型，也可适配改装类性能机型，在发动机舱内的安装位置紧贴气缸盖排气侧，周边需预留足够的隔热间隙，避免高温烘烤周边线束、橡胶管路与塑料饰板。

设计过程中首先要平衡各缸排气的干涉问题，四个支管的弯曲走向经过反复调整，尽可能保证各支管长度差值控制在合理区间，让各缸排出的废气脉冲不会相互干扰，降低排气背压，提升发动机的充气效率，进而优化动力输出的平顺性。支管采用渐变弯曲的流线型结构，避免出现直角弯折或者截面突变，减少废气在管内的流动阻力，同时管壁厚度均匀，既可以承受排气过程中的高温高压冲击，也能控制整体重量，避免给发动机增加不必要的负载。

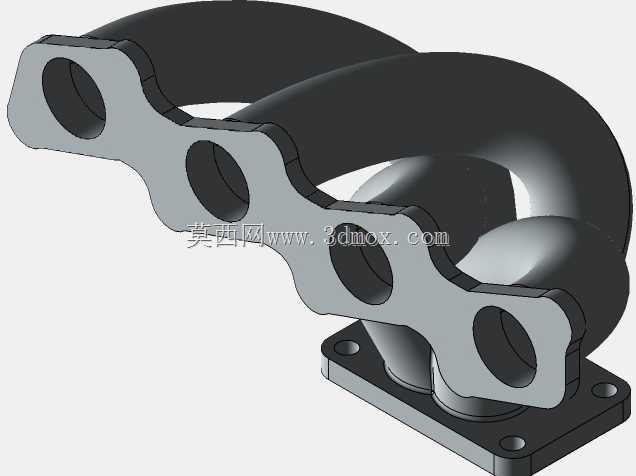

安装边界方面，歧管下端采用方形法兰结构，法兰上预留四个对称布置的安装螺栓孔，与气缸盖排气侧的安装位精准匹配，法兰面加工有密封平面，安装时配合金属密封垫片可以避免高温废气泄漏；上端四个支管的接口对应四个气缸的排气口，接口处的翻边结构可以提升连接强度，适配不同规格的密封卡箍或者法兰对接结构。整体外形的轮廓尺寸充分考虑发动机舱的布置空间，支管向外弯曲的弧度避开了缸盖螺栓、点火线圈等周边部件的安装位置，装车后不会出现装配干涉。

从结构特性来看，这款歧管采用金属铸造+内壁抛光的工艺逻辑设计，光滑的内壁可以减少积碳附着，降低长期使用后的流通阻力；弯曲段的圆角经过优化，既满足管路走向的布置需求，也避免弯折处出现应力集中，在发动机冷热交变的工作环境下，减少管路开裂的风险。实际选型匹配时，需要结合发动机的排量、排气温度区间、安装法兰的孔位参数来确认适配性，歧管的整体结构强度可以满足发动机全工况下的排气冲击，同时管路的走向设计也为后续加装氧传感器、排气温度传感器预留了足够的操作空间，方便后处理系统的信号采集与部件安装。
