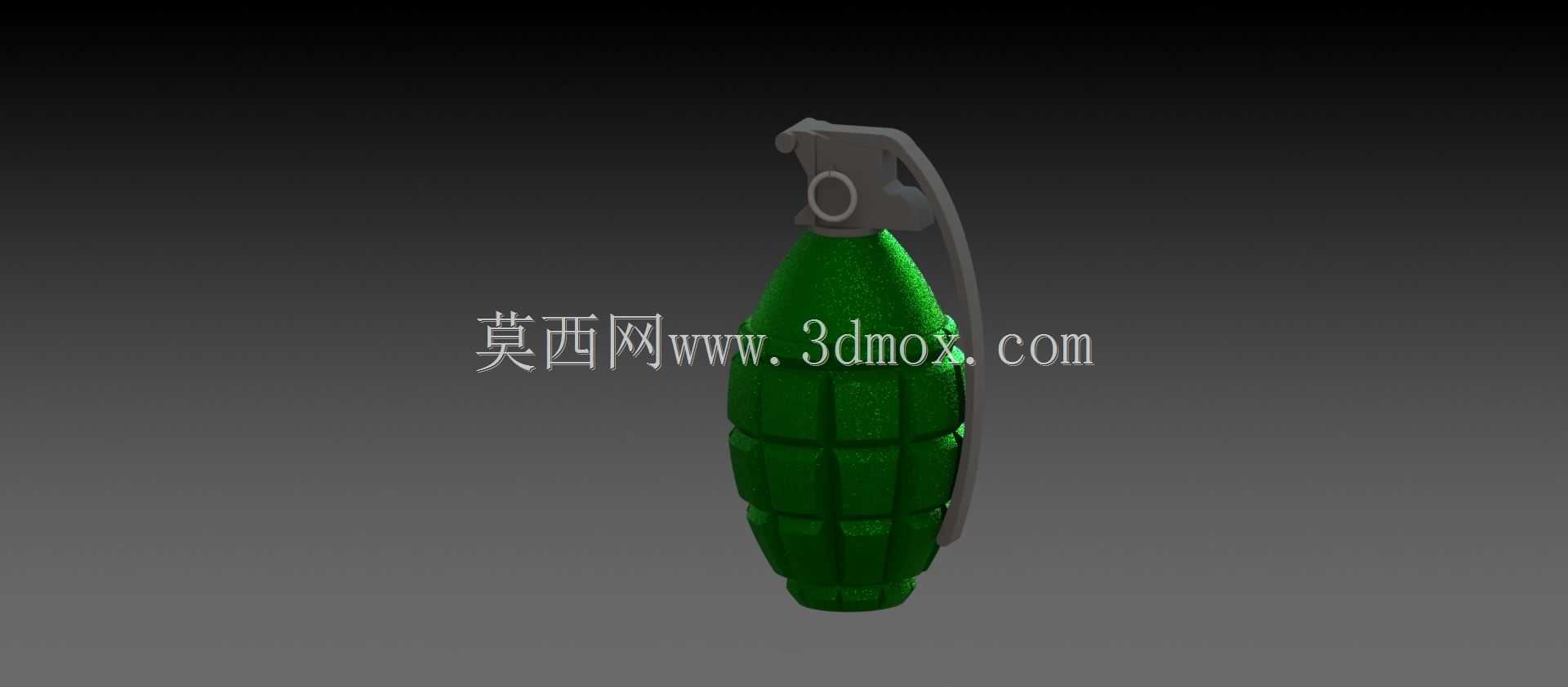

军用破片手榴弹外观结构三维建模

在单兵作战装备的结构设计领域，手榴弹的三维建模需要兼顾实战功能逻辑与结构合理性，不能仅做外观复刻。从实际应用场景来看，这类装备是步兵近距离作战的核心面杀伤武器，既可以单兵手投使用，也能适配枪挂榴弹发射器完成中距离投射，建模过程中需要严格匹配单兵握持的人机工程边界，弹体直径要贴合成年男性手掌自然握持的围度，整体长度不能超出单手扣握保险握片的操作范围，避免出现握持滑脱、操作干涉的问题。

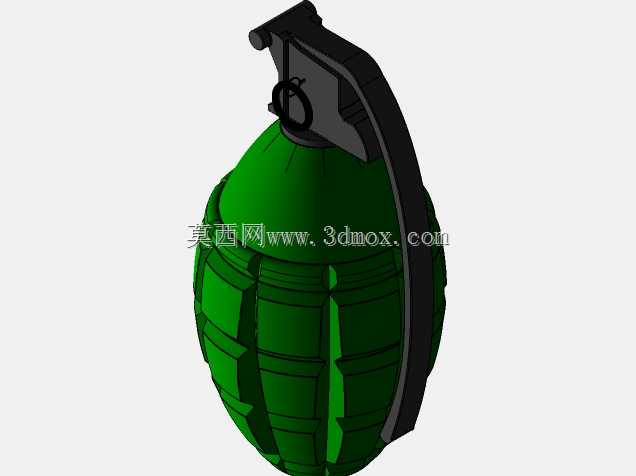

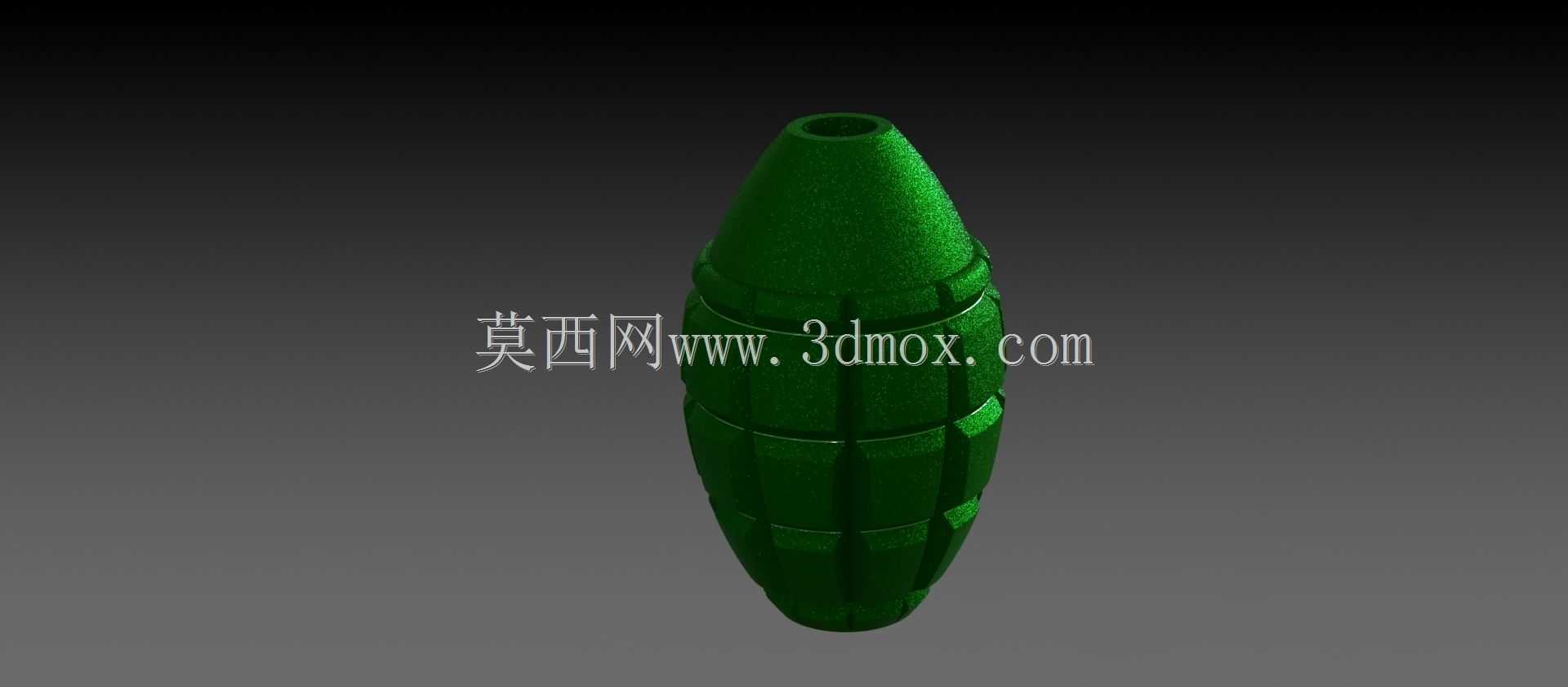

从功能特性层面拆解，这类破片手榴弹的结构分为三个核心模块：内部装填的炸药装药腔、触发引爆的引信机构、以及控制引信待机状态的保险组件。建模时首先要处理弹体的破片刻槽结构，弹体外壁的纵横交错刻槽并非装饰性纹路，是为了爆炸时刻槽处形成应力集中，让弹体按照预设轨迹碎裂成均匀杀伤破片，刻槽的深度、间距直接决定破片的飞散角度与杀伤覆盖范围，建模时需要保证刻槽深度均匀，相邻槽体的间距误差控制在合理区间，避免出现破片大小不均、杀伤范围偏离设计值的问题。弹体上部的引信安装座需要做同轴度约束，保证引信旋入后与弹体轴线重合，避免勤务携带过程中出现引信歪斜、保险失效的风险。

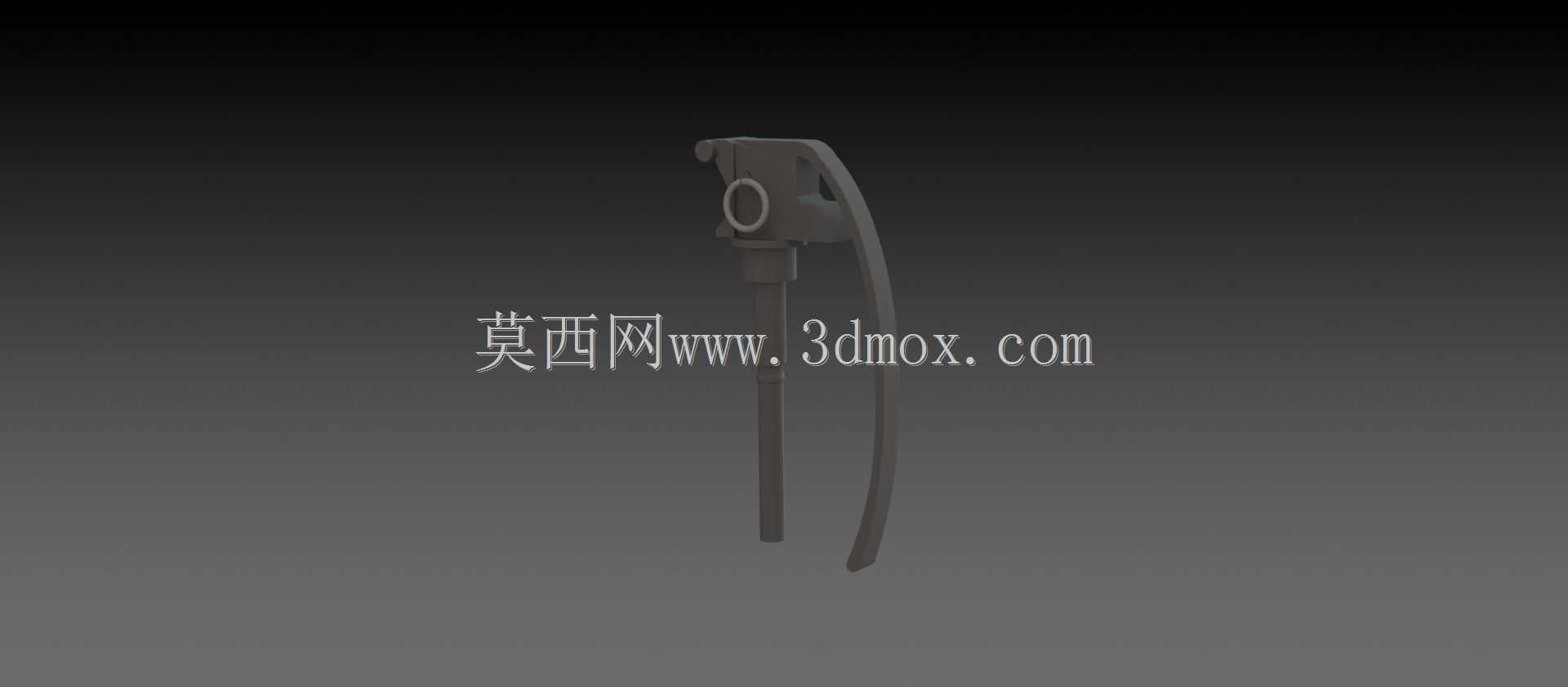

保险组件的建模要重点还原操作逻辑：保险握片在保险销拔出前要完全贴覆在弹体侧面，握片的弧度要匹配弹体外壁曲面，保证握持时手掌能完全压覆盖握片，不会出现硌手、压合不实的问题；保险拉环的尺寸要满足佩戴战术手套时的操作需求，拉环内径不能过小，避免戴手套时无法顺利穿指拉出保险销。引信内部的击针、击针簧、延期药管的结构布局要符合发火逻辑，击针的运动行程要预留足够的撞击能量空间，保证击发时能可靠戳击火帽，延期药管的长度要匹配标准延期时间，建模时不需要做过度的内部细节简化，要能清晰展示发火序列的传动路径。

从安装边界来看，弹体与引信的连接采用标准螺纹接口，建模时要保证螺纹的螺距、牙型符合军用装备的接口标准，方便不同型号的引信适配互换；弹体底部要做平底结构设计，保证放置在平面时不会倾倒，满足勤务放置、战术携行包具适配的需求。整体建模过程中，弹体的外壳壁厚要均匀，避免出现局部过薄导致运输过程中变形、局部过厚导致破片成型效果差的问题，所有棱角位置都要做小圆角过渡，避免携行时钩挂装具、划伤操作人员。这类模型可用于军事装备教学演示、战术模拟场景搭建、装备结构原理讲解，也能为单兵装具的适配设计提供准确的尺寸参考。
