家用立式磁控动感单车结构设计

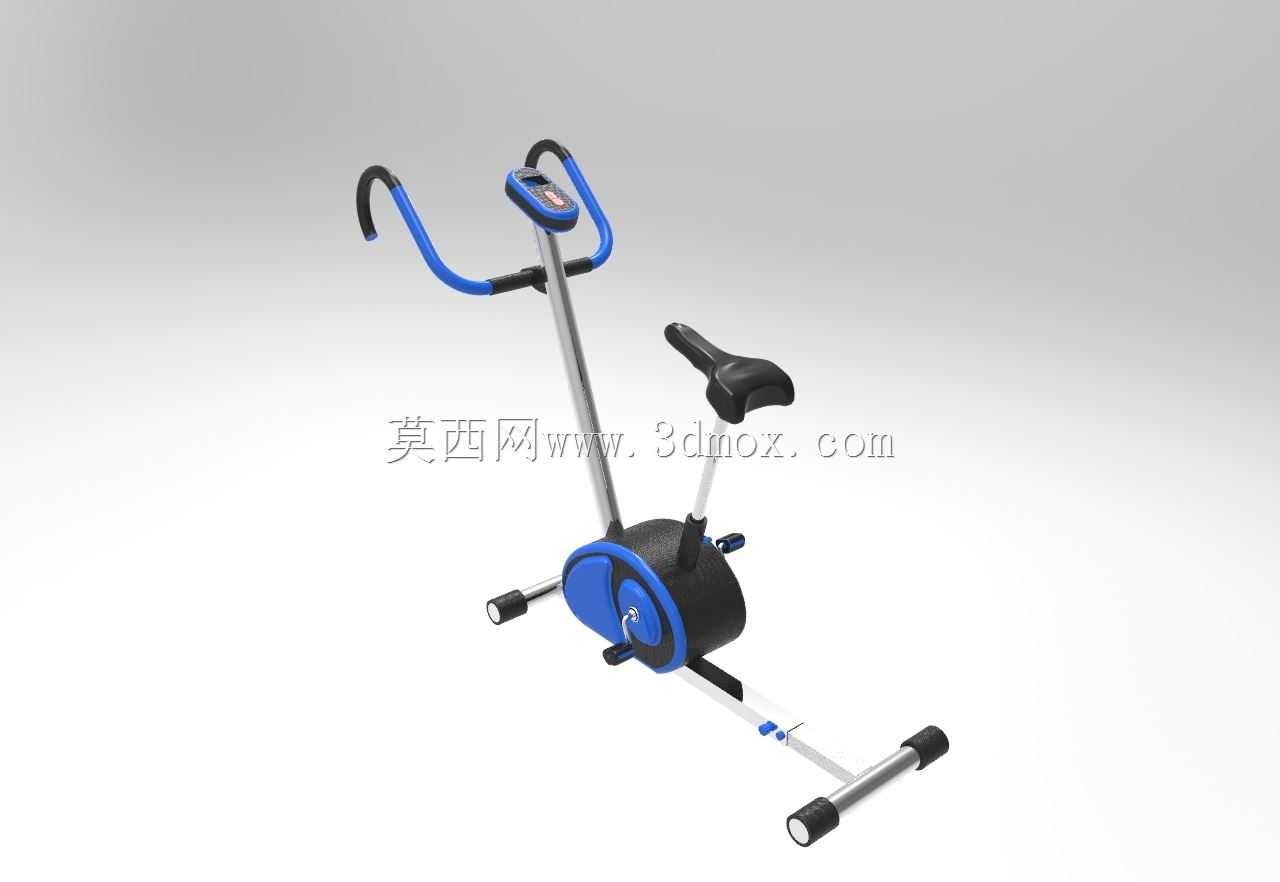

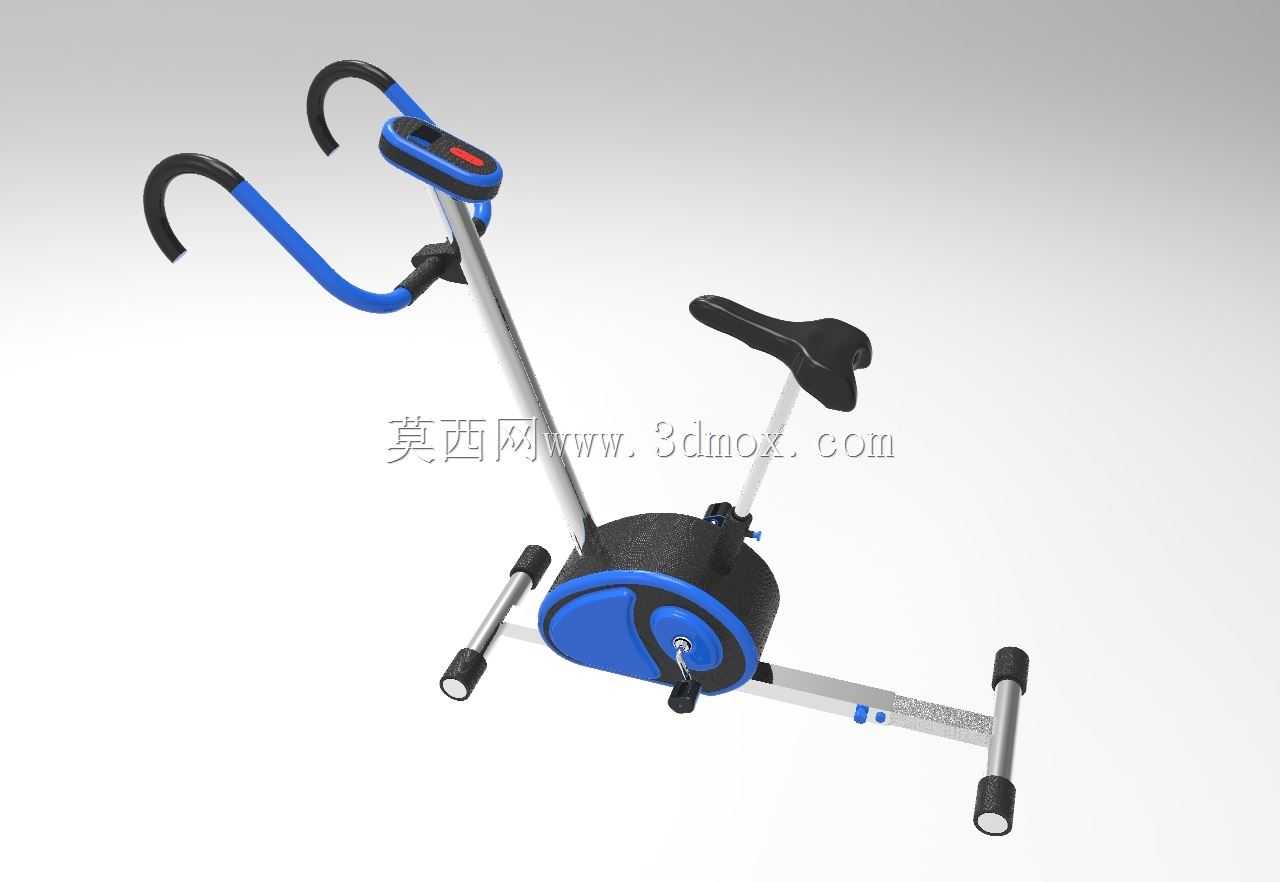

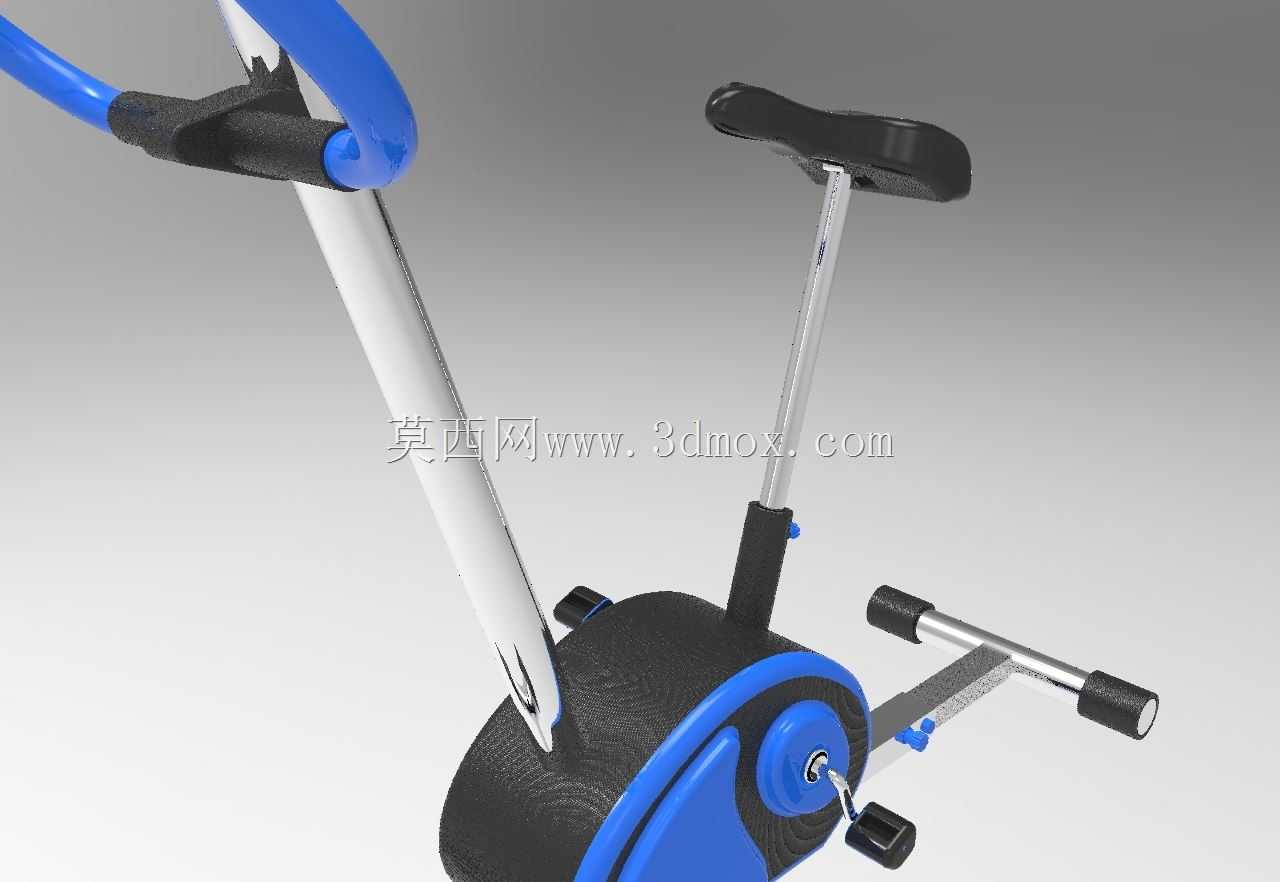

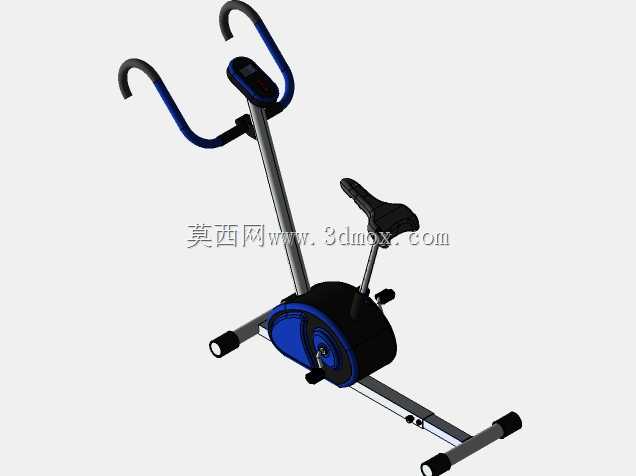

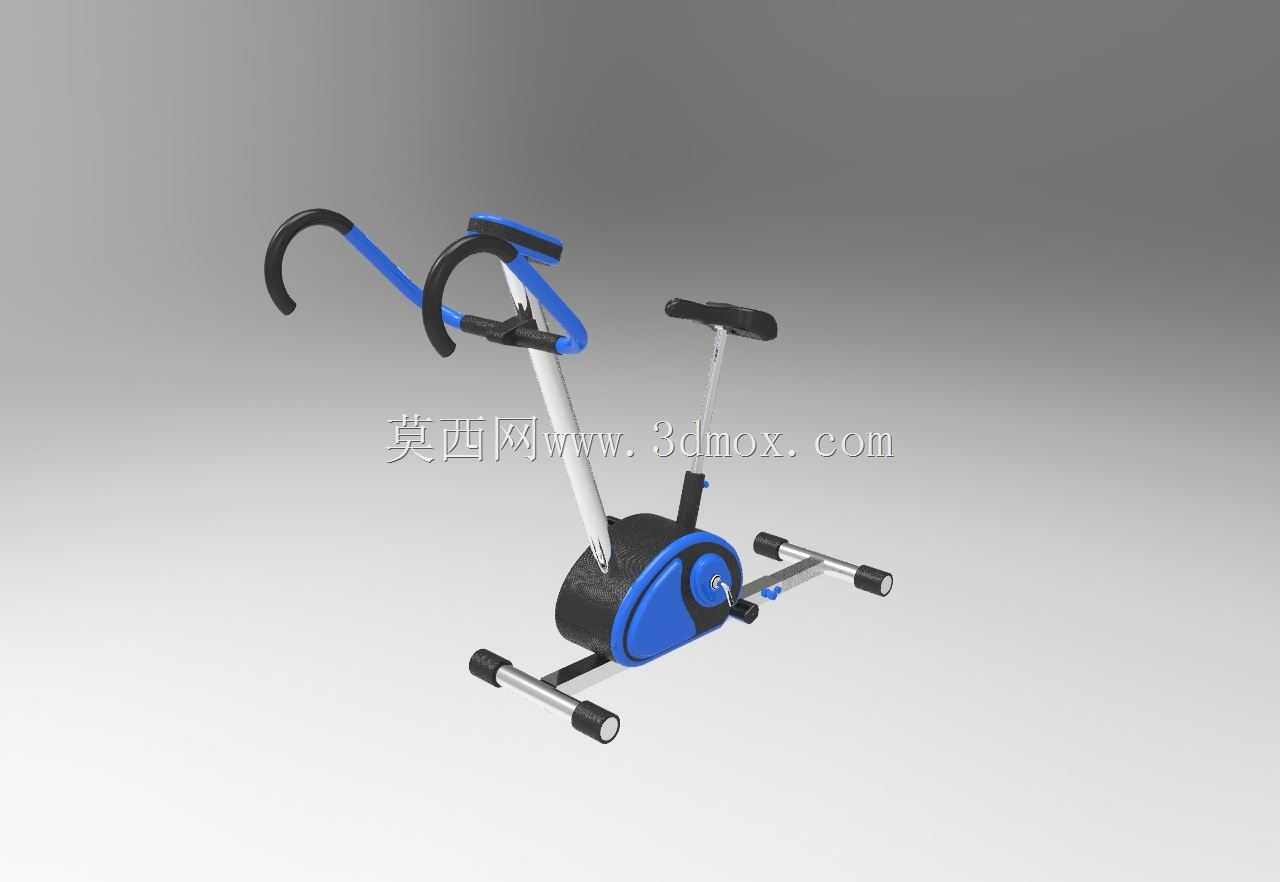

该立式健身车的结构设计围绕家用室内运动场景展开，整体采用紧凑立式布局，适配多数家庭小户型的摆放需求，安装边界预留了前后左右各100mm的操作维护空间，整机占地尺寸控制在长950mm、宽520mm、高1100-1300mm区间，座椅支持高度无级调节，可适配150cm至190cm身高的使用者，调节结构采用快拆式锁止销，调整过程无需额外工具，操作便捷。核心传动部分采用皮带传动结构，相比链条传动运行噪音更低，日常使用无需频繁加注润滑脂维护，磁控阻力模块集成在飞轮侧方，通过拉线连接车把处的阻力调节旋钮，可实现多档位阻力线性调整，满足从热身放松到高强度间歇训练的不同运动强度需求。车架主体采用圆管弯折焊接结构，主支撑管壁厚2.5mm，表面做喷塑防锈处理，底部前后端设置可调式防滑脚垫，可适配不同平整度的地面，避免运动过程中设备出现滑移晃动。脚踏部分采用带绑带的防滑结构，适配不同尺码的运动鞋，曲柄长度设置为170mm，符合人体工学骑行角度，减少膝关节运动磨损。车把位置集成了简易的阻力调节与置物结构，可放置手机、水杯等随身小物件，扶手表面包裹发泡防滑套，长时间握持不易产生硌手不适感。设计过程中优先考虑了家用场景的使用痛点，整机无尖锐外露棱角，所有焊接位置都做了圆弧打磨处理，运动部件外侧设置全包裹式护罩，避免衣物、手指卷入传动结构的安全隐患，飞轮采用全包覆设计，既降低运动过程中的气流噪音，也能防止高速运转的飞轮误触造成伤害。座椅采用高密度发泡填充，表面做防滑纹理处理，长时间骑行不易产生局部压迫不适感，座椅前后位置也支持小范围调整，可匹配不同使用者的骑行姿态习惯。整机的装配逻辑采用模块化设计，主体车架分为上下两个分装模块，出厂时已完成核心传动部分的预装，用户仅需通过螺栓连接安装车把、座椅、脚踏等外露部件即可完成组装，单人次组装时间可控制在30分钟以内，配套的安装孔位都做了对位导向设计，降低普通用户的组装难度。结构强度方面，整机额定承重可达120kg，主车架经过10万次疲劳加载测试无变形、焊缝开裂问题，可满足家庭日常高频使用需求，日常维护仅需定期检查螺栓紧固状态、擦拭表面汗渍即可，无需复杂的专业保养流程。
