梅赛德斯奔驰三叉星环形车标结构设计

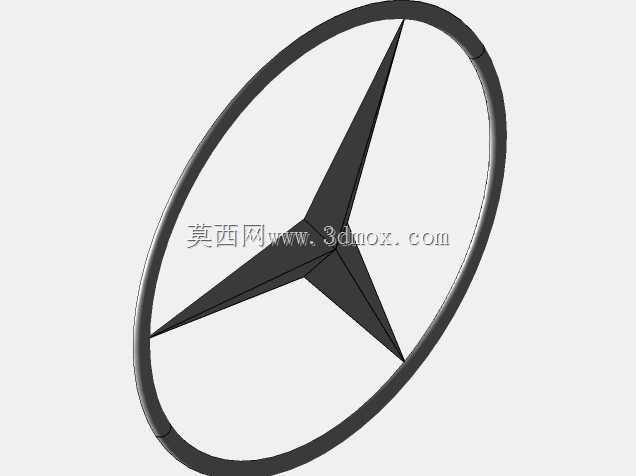

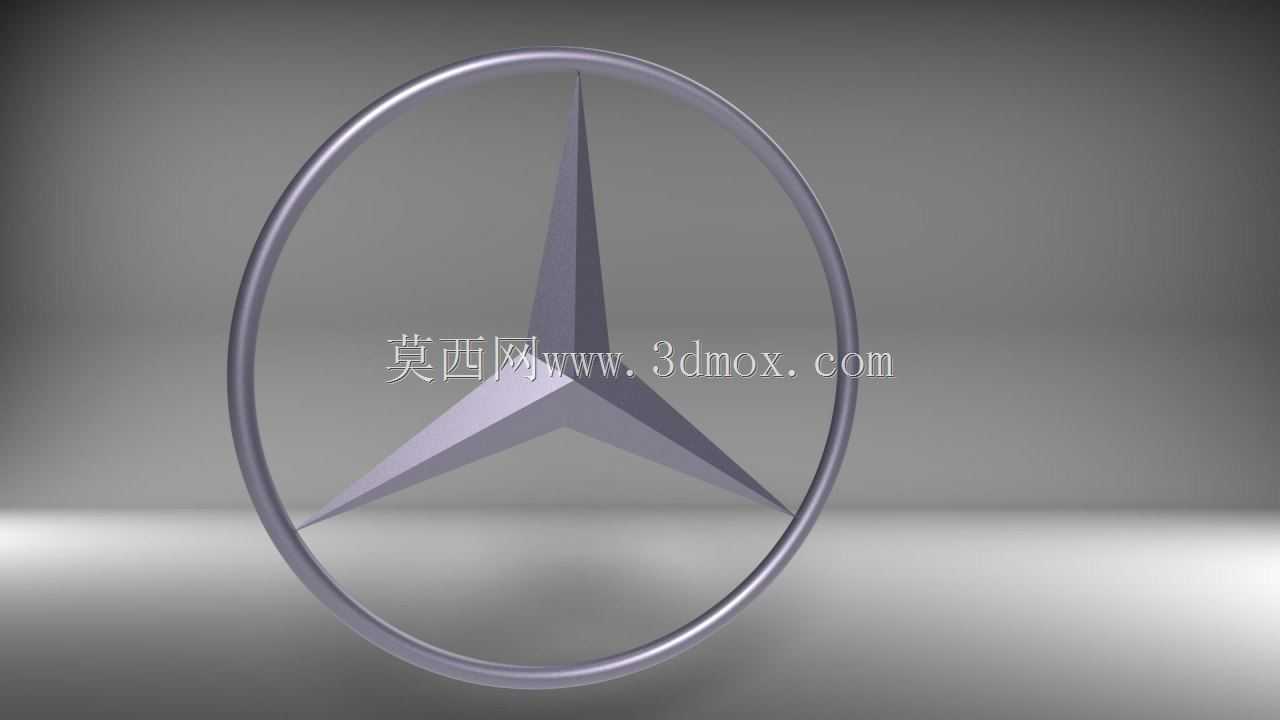

该标识作为乘用车辆前脸、尾门及轮毂位置的核心品牌识别部件，在结构设计阶段需要兼顾视觉辨识度、安装适配性与长期使用的结构可靠性。从实际装车场景来看，这类车标需要适配不同车型的安装基面，部分车型安装于前进气格栅的预留卡位，部分则贴合于尾门钣金的平整曲面，还有小尺寸版本适配轮毂中心盖的安装位，不同安装位置对标识的厚度、背面连接结构都有差异化要求。设计过程中首先确定三叉星的对称结构，三个星瓣以120度夹角均匀分布在环形外框内部，星瓣从中心交汇点向外延伸时做渐变收窄处理，边缘做微小圆弧过渡，既保证视觉上的锐利感，又避免生产过程中出现锐边磕碰的问题。环形外框的截面采用类椭圆的弧面设计，和星瓣的弧面曲率保持统一，在光线照射下能形成连贯的反光带，提升标识的精致感。从安装边界来看，常规乘用车前脸使用的该类标识外轮廓直径通常控制在80-120mm区间，厚度根据安装位的空间预留调整，一般不超过15mm，背面会预留卡扣安装位或者粘贴胶层的贴合平面，卡扣的位置需要和对应车型格栅的卡位完全匹配，保证装配后无松动、无偏移。在功能特性上，这类标识除了基础的品牌识别作用，部分高配版本还会在星徽内部集成毫米波雷达的透波结构，这时候设计时就需要考虑星瓣和外框的材质选择，不能对雷达信号产生屏蔽，同时表面的镀铬层厚度也要控制在合理范围，兼顾金属质感和信号穿透性。设计时还要考虑不同生产工艺的适配性，如果是采用ABS基材加表面镀铬的工艺，就要在结构上预留均匀的壁厚，避免注塑过程中出现缩痕，影响表面电镀后的外观效果；如果是采用金属材质冲压成型，就要设计合理的冲压圆角，避免加工过程中出现材料撕裂的问题。实际装车后，标识需要承受高速行驶时的气流冲击，还有日常洗车时的高压水流冲刷，以及户外环境下的温度变化、紫外线老化，所以结构上星瓣和外框的连接位置会做局部加厚处理，保证长期使用不会出现断裂、脱落的问题。在建模过程中，需要严格控制三个星瓣的对称度误差，保证任意角度旋转120度后结构完全重合，环形外框的圆度也要控制在合理公差范围内，避免视觉上出现椭圆变形的观感，同时所有曲面的G2连续要处理到位，保证表面反光顺滑，没有突兀的棱线转折。
