4.4千瓦三相异步工业电动机结构设计

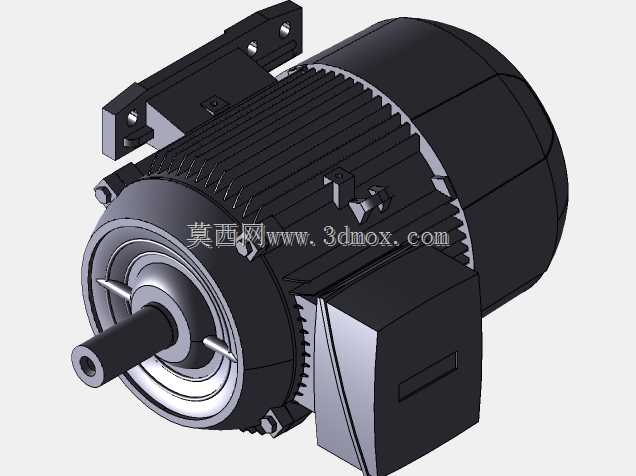

这款4.4千瓦规格的三相电动机，在通用工业传动场景里适配度极高，从中小型输送线的辊筒驱动、小型机床的主轴动力输入，到农用加工设备、通用风机水泵的动力配套都能覆盖，属于工业现场存量极大的通用动力单元。从结构设计来看，整机采用脚座式安装构型，安装脚与机壳主体做了一体化的加强筋过渡设计，能抵消设备启停瞬间的扭矩反冲，避免长期运行后安装脚出现应力开裂。机壳外壳采用轴向平行散热筋布局，筋条高度与间距经过热仿真校核，在自然风冷工况下能保证定子绕组的温升控制在绝缘等级允许范围内，即便在封闭厂房夏季高温环境下连续满载运行，也不会出现过热退磁或者绝缘老化加速的问题。输出轴采用标准实心轴构型，轴伸端的键槽尺寸符合通用工业配套标准，能直接匹配标准联轴器、皮带轮或者减速机输入轴，不需要额外做轴头改制，现场安装更换时能大幅缩短停机适配时间。接线盒设置在机壳侧方的便于操作位置，盒内预留了足够的接线空间，同时做了径向密封结构，能阻挡车间内的粉尘、切削液溅入接线腔，避免出现接线端子短路的故障。端盖与机壳的配合面采用止口定位结构，装配时能自动保证定子与转子的同轴度，不需要反复调整找正，能有效降低运行时的径向跳动，减少轴承的额外磨损，延长整机的无故障运行周期。从安装边界来看，安装脚的孔位间距、轴中心高都遵循通用电机的安装尺寸规范，能直接替换同功率等级的老旧故障电机，不需要改动现有设备的安装底座，适配性极强。整机的外形轮廓做了倒角过渡处理，没有尖锐的外凸棱角，既避免车间安装运维人员磕碰受伤，也能减少搬运过程中外壳的磕碰变形。尾部的风罩采用镂空通风结构，既保证冷却风的顺畅流通，也能防护外部异物触碰旋转的风叶，满足工业设备的安全防护要求。在设计建模过程中，所有配合面的公差都按照通用机械加工的精度等级设置，既不会因为公差过严提升不必要的加工成本，也不会因为公差过松导致装配后出现运行异响、同轴度超差的问题，兼顾了加工经济性与运行可靠性。
