无阀脉冲喷气式航空动力装置三维建模

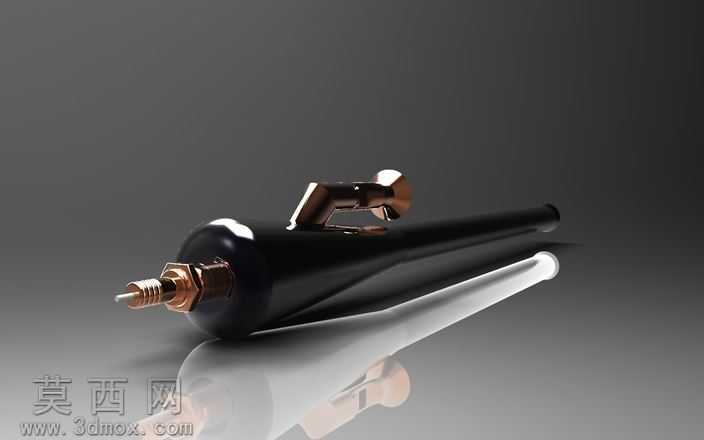

本次建模的无阀脉冲喷气动力装置，以拉里·科特里尔的原始2D设计示意图为核心参考依据，依托三维建模软件完成全参数化的实体构建，完整还原了该类脉冲喷气装置无活动阀件的核心结构特征。建模过程中首先对装置的长筒型谐振腔主体进行基准定位，通过旋转凸台命令生成等径直筒的主体结构，精准控制腔体的长径比参数以匹配脉冲喷射的谐振工作需求，筒身末端做圆滑收边处理，避免应力集中的同时优化气流导出的平顺性。装置前端的燃料喷注与点火集成模块采用多特征组合建模，通过拉伸、切除命令构建喷油嘴的安装基座、点火电极的固定卡位，还原前端组件与主腔体的同轴装配关系，确保燃料喷入方向与腔体轴线完全重合，匹配脉冲燃烧的气流组织逻辑。筒身侧面设置的进气导流结构采用曲面建模方式完成，通过放样曲面生成倾斜的进气通道，精准控制进气口的朝向与开口角度，匹配无阀结构下的气流单向流通特性，无需额外活动阀件即可实现进气、压缩、燃烧、排气的脉冲循环。材质渲染阶段，主体谐振腔采用抛光金属材质，调整金属粗糙度参数至较低数值，模拟不锈钢材质的高反光金属质感，清晰呈现筒身的圆柱曲面形态；前端点火组件采用深色耐高温合金材质，与主体亮面金属形成视觉区分，突出功能组件的结构层次；表面金属质感的光影反射经过多轮参数调整，还原金属机加工后的细腻表面纹理，提升模型的真实感。建模过程中对所有装配接触面做了公差匹配处理，各组件的连接位置预留合理的装配间隙，符合实际机械加工的工艺要求，整体结构无冗余特征，完整复现了无阀脉冲喷气装置依靠气动谐振实现工作循环的核心设计逻辑，可用于脉冲喷气动力的原理演示、结构验证与相关教学场景使用。
