侧出风涡轮流体输送泵结构设计

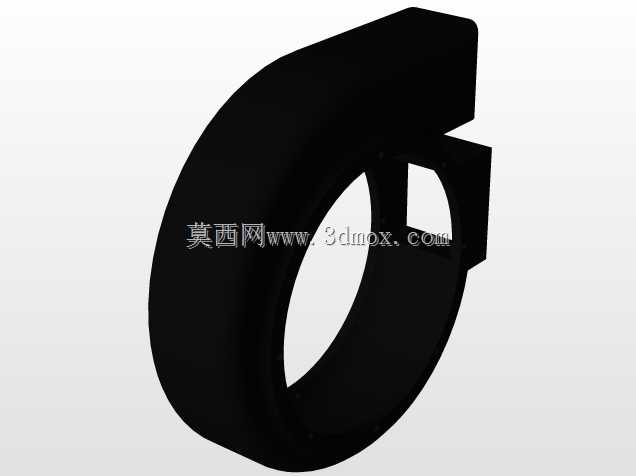

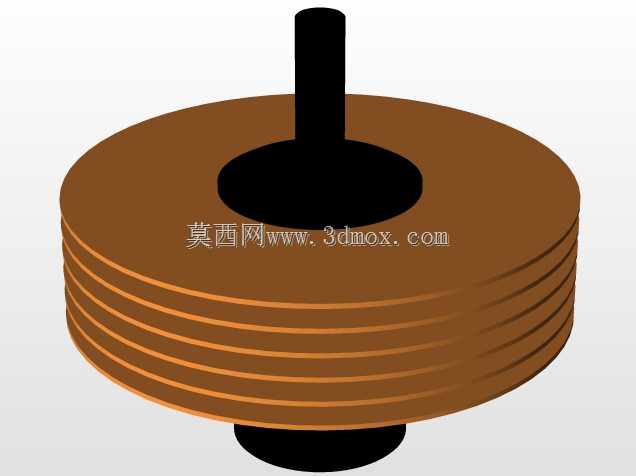

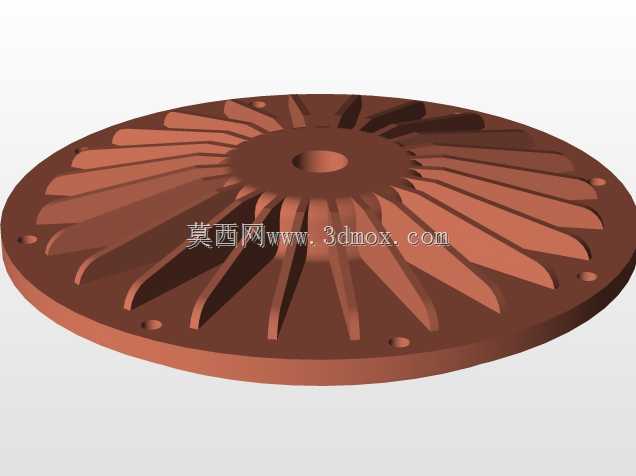

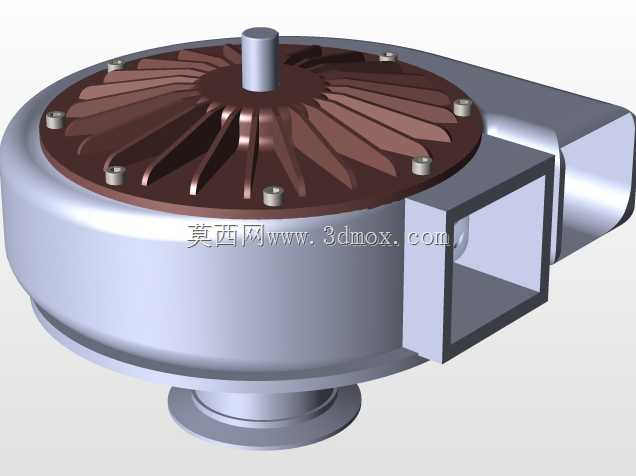

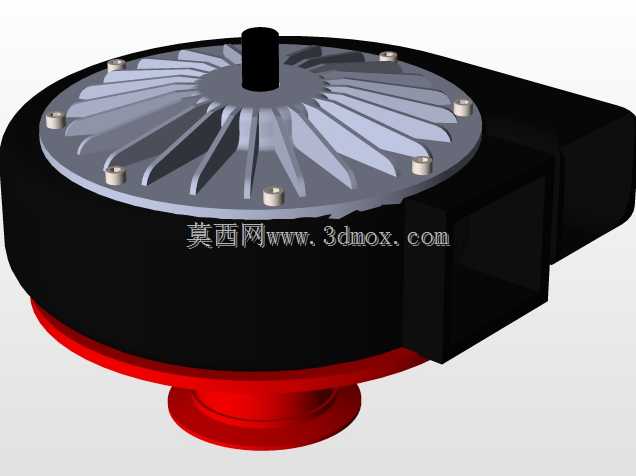

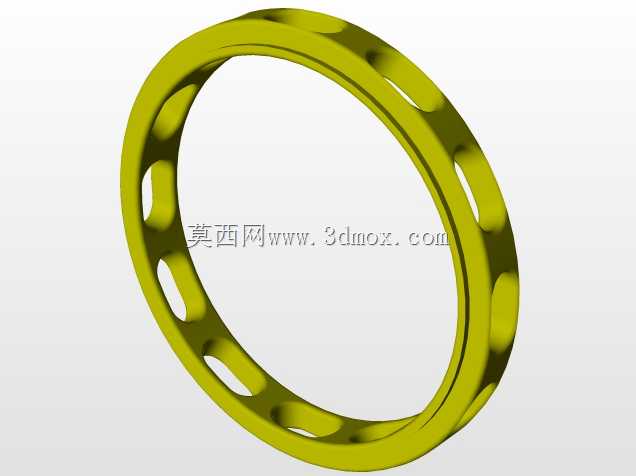

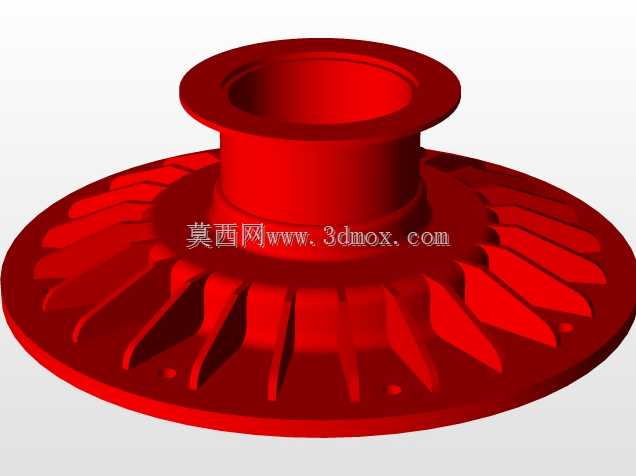

这款涡轮泵的结构设计，首先围绕小空间内的流体增压输送需求展开，在工业现场的配套场景里，这类结构常被用在小型气路增压、低压流体循环、设备局部排风等工位，区别于大流量离心泵的轴向进出结构，它采用下进侧出的流道布局，能在有限安装空间内完成管路走向的适配，不需要额外加装弯头转接件，减少流道阻力损失的同时，也压缩了整机占用的安装空间。从功能实现逻辑来看，核心做功部件为径向排布的开式叶轮，叶轮叶片采用等厚圆弧曲面造型，运转时能通过离心作用将进入泵腔的介质沿径向甩出，顺着蜗壳型的泵腔流道汇集到侧方的方形出口，相比直叶片结构，这种曲面叶片能减少介质在叶片表面的脱流现象，降低运转时的气动噪声，同时提升小流量工况下的增压效率。泵体的上下壳体采用周向螺栓紧固的密封结构，沿叶轮外圈均匀布置的紧固螺栓，能保证泵腔结合面的压力均匀分布，避免高压介质从结合面渗漏，上壳体中心的轴孔位置预留了轴套安装位，可适配不同直径的动力输入轴，不管是直连电机还是通过带轮传动，都能通过更换轴套完成匹配，不需要重新加工泵体壳体。底部的圆形法兰接口为标准管路对接结构，法兰端面预留了密封槽安装位，对接管路时可放入O型密封圈完成端面密封，侧方的方形出口可通过转接法兰对接圆形管路或者方形风路，适配不同的现场管路配置。设计过程中特意将泵腔的蜗壳型线做了顺滑过渡处理，从叶轮外圈到出口位置的流道截面采用渐变扩大的设计，能让介质在流道内逐步减速增压，减少局部涡流带来的能量损耗，同时叶轮和泵腔内壁之间预留了均匀的装配间隙，既避免运转时叶轮和泵体发生刮蹭，也能控制间隙泄漏量在合理范围内，保证容积效率。安装边界上，底部法兰的定位止口尺寸和常规同规格管路法兰匹配，侧方出口的中心高度和底部安装面的距离经过核算，能适配多数现有设备的安装位尺寸，不需要对原有设备的安装基座做大规模改造，整机的重心落在底部法兰的中心轴线上，运转时的振动能通过底部法兰均匀传递到安装基座，减少额外的减震固定需求。
