立式工业料斗过滤管道集成装置

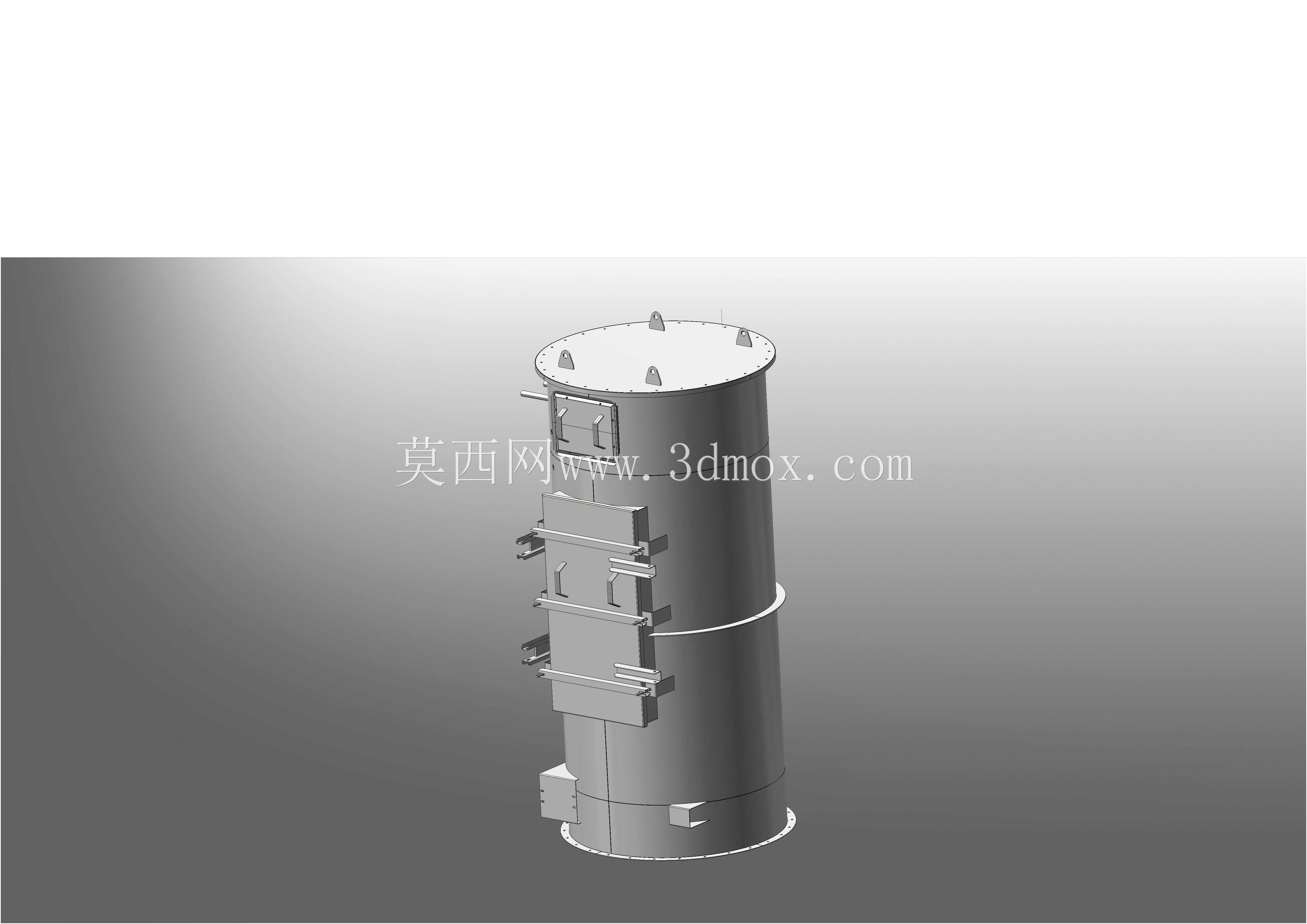

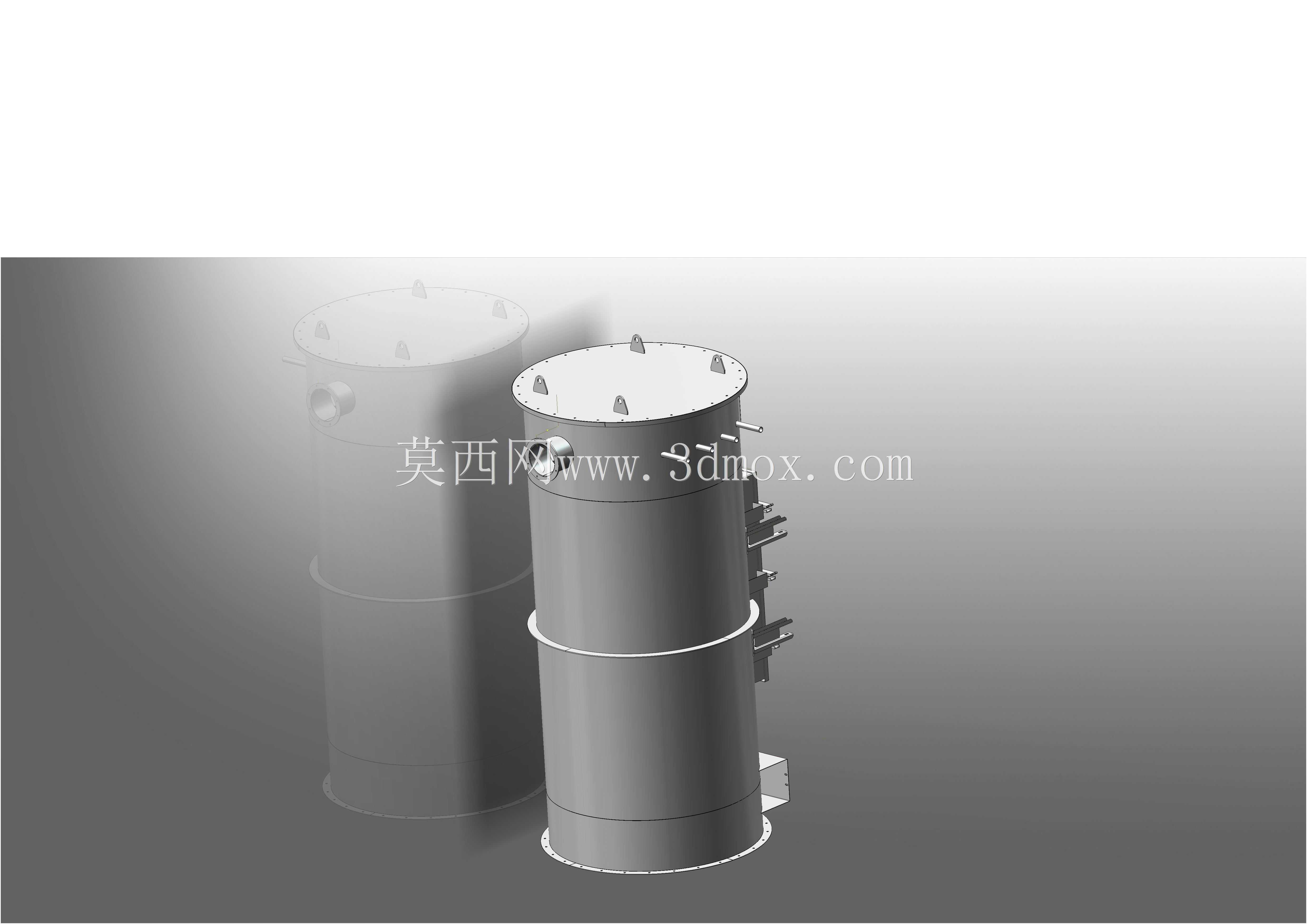

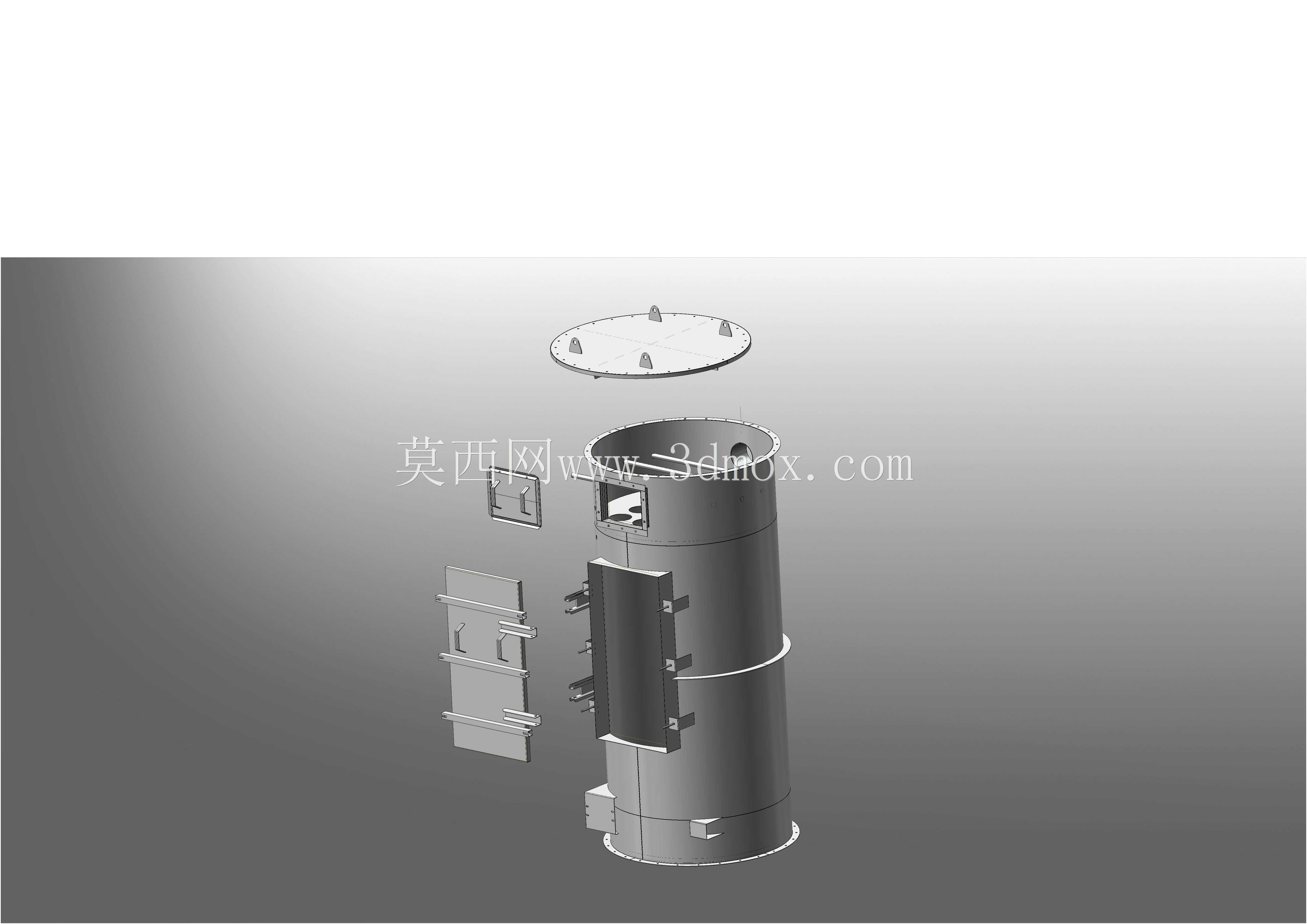

这套立式集成装置主要面向粉体输送、流体预处理工段的现场安装需求，在化工原料输送、粮食加工进料、工业循环水预处理场景中都能适配，核心是把管道接驳、介质过滤、料流暂存缓冲三个功能整合在单台立式罐体上，减少现场分散安装的管路拼接工作量。从结构设计逻辑来看，整体采用立式圆柱罐体作为主体承载结构，底部做了圆弧收边的支撑底座，安装时可直接通过底座预留的固定点位与现场钢架或预埋基础连接，不需要额外制作过渡支撑架，能有效压缩现场安装的施工周期。罐体侧壁分层布置了多组标准化管道接驳接口，不同高度的接口对应不同工艺段的介质进出需求，上层接口主要接入待处理的来料管路，中层接口对接过滤后的洁净介质输出管路，下层预留的接口可对接排污或者余料排空管路，所有接口的安装面都做了平面度公差控制，保证法兰对接时的密封性能，避免介质跑冒滴漏。罐体上部的端盖采用快开式压紧结构，端盖上均布的固定凸台用于安装压紧锁件，日常维护时不需要完全拆卸端盖，只需要松开对应锁件就能打开端盖，更换内部过滤组件或者清理料斗积料，大幅降低运维的拆装工作量。侧壁挂载的多组安装组件，分别对应过滤元件的固定、料位检测元件的安装、外部管路的支撑定位，每个挂载位都做了加强筋补强，避免长期受管路载荷出现焊缝开裂的问题。设计过程中优先考虑了安装边界的控制，罐体整体外径控制在常规工业管路的通行间距范围内，现场布局时不需要额外拓宽设备安装通道，侧面突出的接驳组件最大外伸尺寸也满足车间常规巡检通道的安全距离要求，不会出现人员巡检磕碰的隐患。内部过滤组件采用模块化安装结构，可根据处理介质的特性更换不同精度的过滤芯，料斗段的内壁做了顺滑过渡处理，避免粉体物料输送时出现架桥堵料的问题，罐体中部的环形加强筋既提升了整体结构刚性，也可作为外部保温层的固定依托，当处理有温度要求的介质时，可直接在加强筋外侧固定保温板材，不需要额外焊接保温钉。从安装适配性来看，所有外接接口的中心高都匹配常规工业管道的架设高度，现场配管时不需要做过多的变向弯折，能有效减少管路的流体阻力，降低输送过程中的动力损耗。
