U型槽式螺旋输送设备三维结构设计

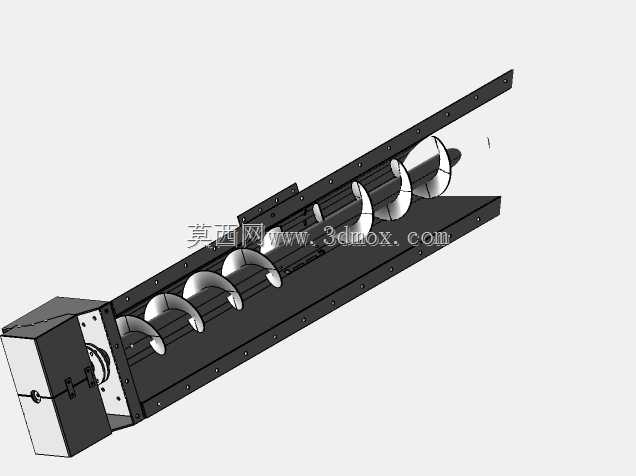

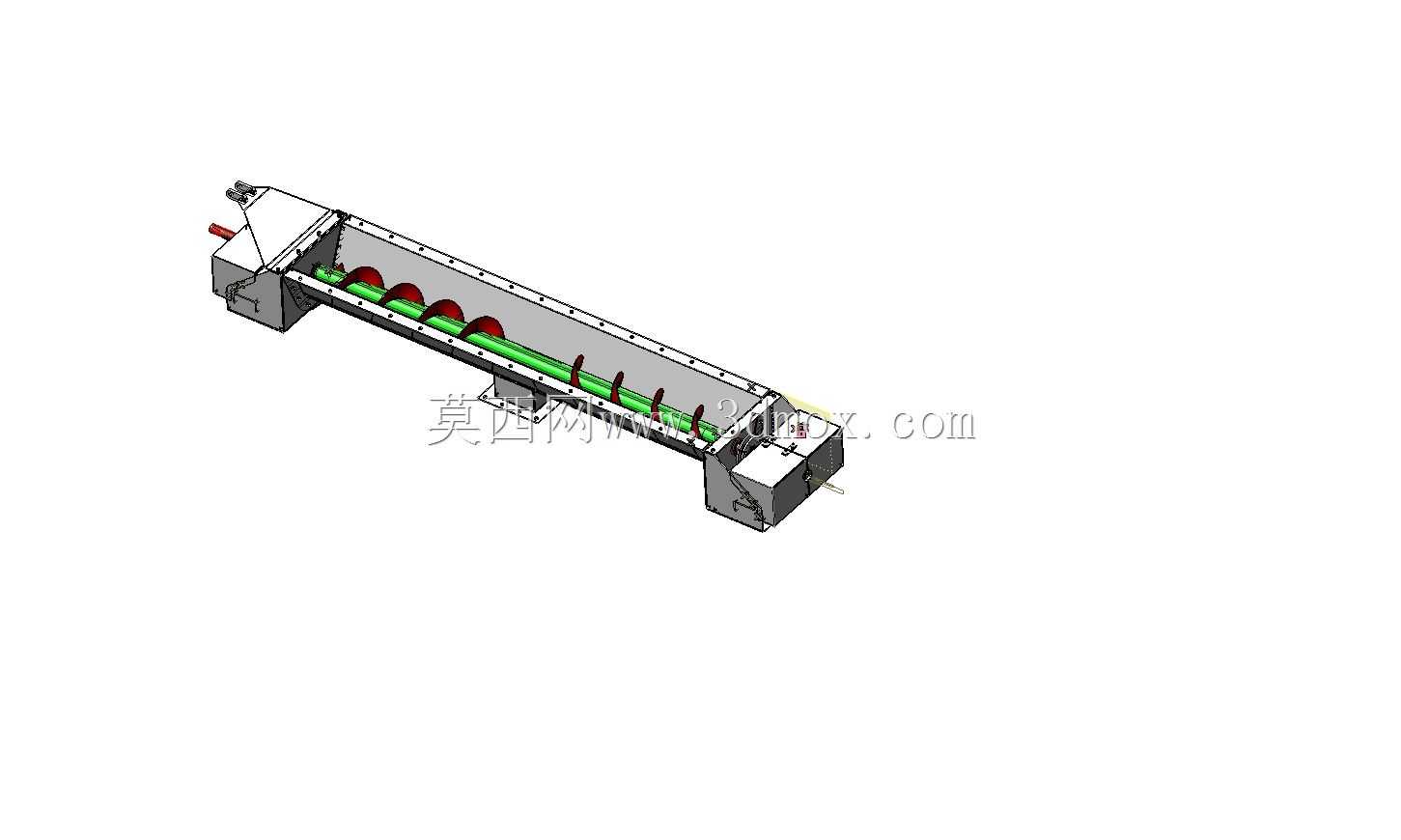

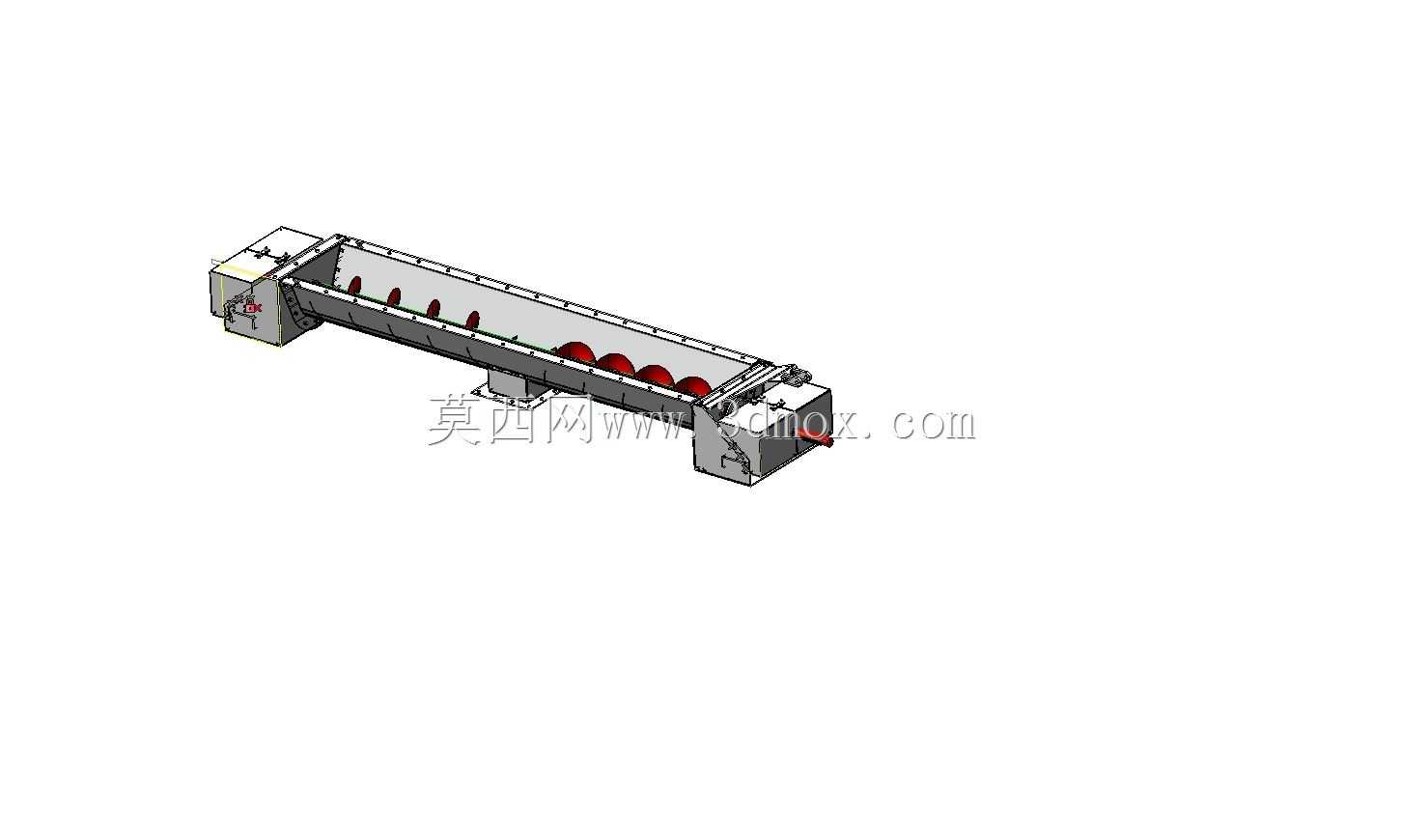

该设备为敞开式U型槽结构的螺旋输送装置，主要应用于粮油加工、建材生产、环保固废处理等行业的散状物料水平或小倾角输送场景，可完成粉状、颗粒状、小块状物料的连续给料与转运作业，适配车间内工序间短距离物料流转，也可配套在生产线前端作为均匀给料单元使用。从结构设计来看，设备主体采用分段式U型槽体，槽体上部预留敞口便于进料与日常检修观察，端部设置驱动端与尾端轴承座，内部螺旋轴采用等螺距实体螺旋叶片布局，叶片外缘与槽体内壁预留均匀间隙，避免物料卡滞同时减少运转磨损。驱动端采用直联减速电机布局，减少传动链冗余，输出扭矩直接传递至螺旋主轴，尾端设置调心轴承与密封结构，防止细粉料渗入轴承座造成润滑失效。槽体底部设置多组安装支脚，支脚预留螺栓安装孔，可直接固定于车间钢制平台或混凝土基础上，安装时需保证槽体整体直线度偏差控制在合理范围，避免螺旋轴运转时出现偏磨。设计过程中优先考虑物料流动特性，螺旋叶片的螺距选取匹配常规散料的堆积角参数，对于流动性较好的谷物、粉料可保证输送过程无明显返料现象，槽体侧壁厚度做了加强处理，长期输送磨琢性较强的物料时不易出现局部磨穿问题。设备进料口可根据现场管路布局调整开口位置，出料口可配置插板阀结构实现出料流量的通断控制，整体结构拆解方便，槽体上下段采用法兰螺栓连接，后期更换磨损叶片或检修轴承时无需整体吊装设备，仅需拆解对应段槽体即可完成维护作业。从安装边界来看，设备整体长度可根据现场输送距离做模块化拼接，单节标准槽体长度适配常规运输尺寸，现场拼接时只需保证相邻段法兰的同轴度即可，设备宽度方向占用空间较小，适合在车间狭窄通道内布置，驱动端的电机接线盒预留足够操作空间，便于后期电气接线与维护操作。螺旋轴的中间位置可选配吊挂轴承结构，当设备长度超过一定阈值时，吊挂轴承可分担螺旋轴的径向载荷，避免长轴运转时出现挠曲变形，吊挂轴承采用外置式润滑结构，无需拆解槽体即可完成润滑脂加注，降低日常运维的工作量。
