REDEL型6芯过孔式圆形连接器结构

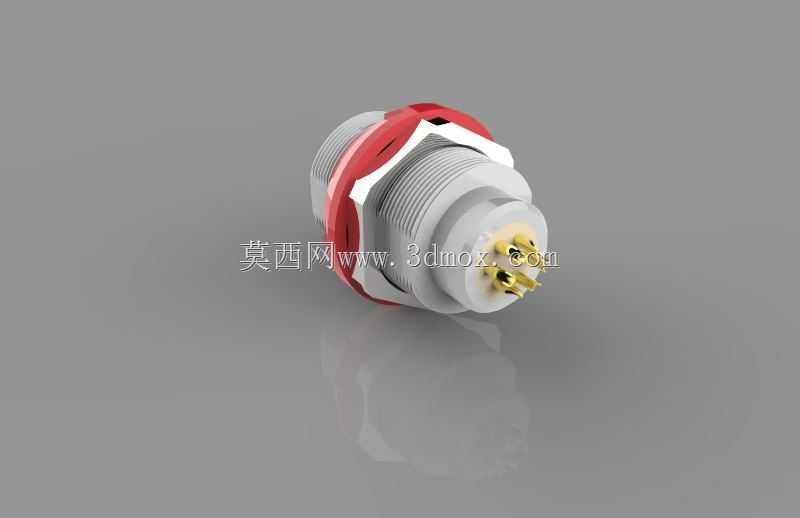

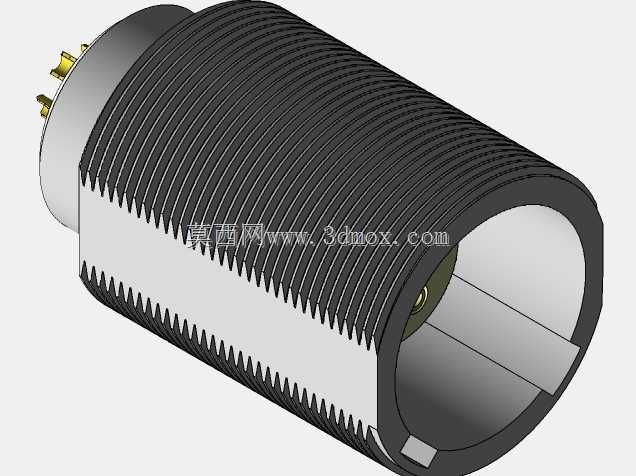

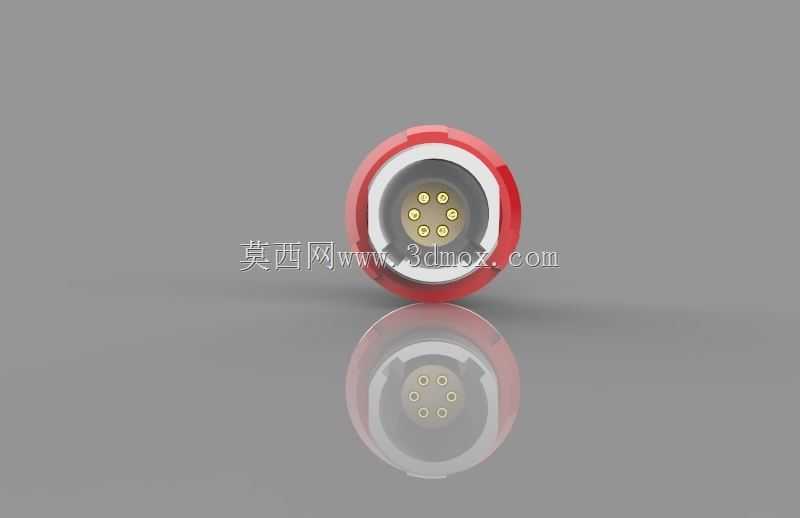

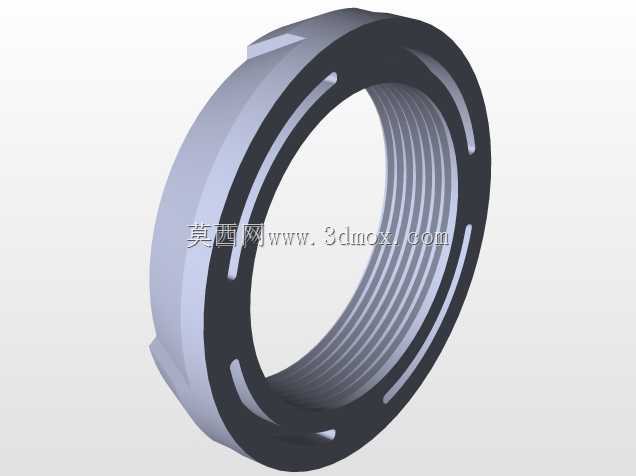

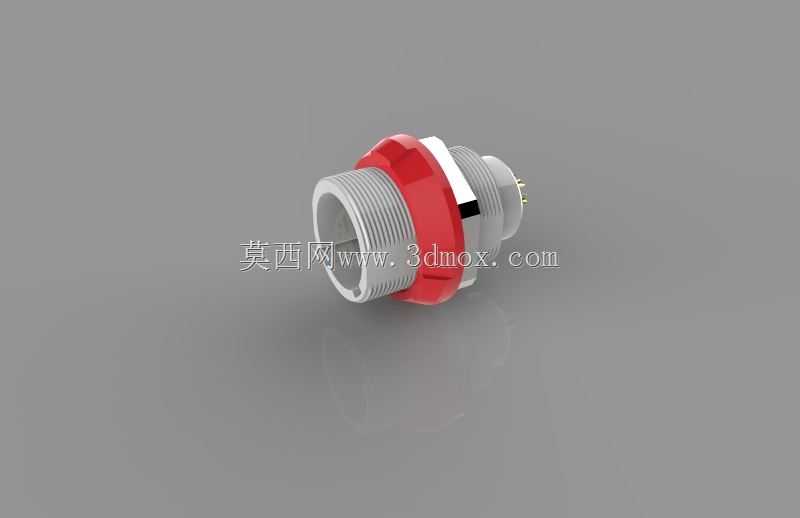

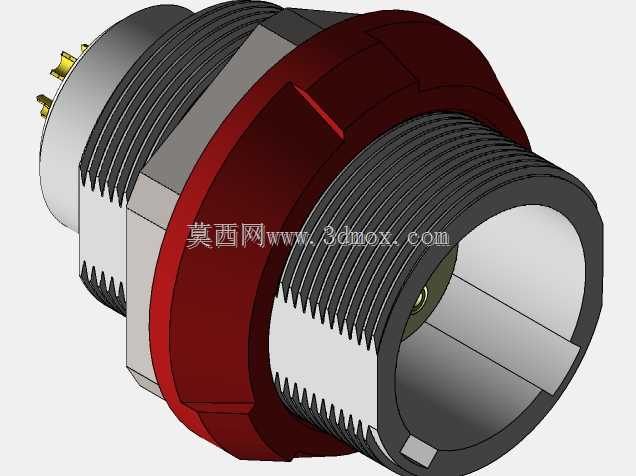

这款6芯过孔式圆形连接器，是小型信号传输场景里常用的互连部件，常见于医疗检测设备、工业传感模组、测试仪器的面板走线布局中，用来实现设备内部电路与外部线缆的快速插拔对接，避免导线直接焊接带来的维护拆装难题。从结构设计来看，主体采用带外螺纹的圆柱壳体，搭配红色六角锁紧定位结构，安装时可从面板外侧穿入预制安装孔，通过内侧配套螺母完成轴向锁紧，六角结构能够在拧紧过程中提供扳手受力位，避免壳体跟转损伤安装面，红色标识环也能在多连接器并排布置时快速区分芯数规格，减少装配错接概率。接触端采用6根镀金插针，均匀分布在绝缘基座端面，插针的排布做了防呆错位设计，插合时只有对应角度才能完全对接，避免强行插歪导致插针弯折，镀金层能够降低接触电阻，在频繁插拔的使用场景下也能维持稳定的信号导通性能，适配小电流控制信号、弱传感信号的传输需求。壳体外侧的螺纹段预留了足够的螺母旋合行程，能够适配1mm到5mm厚度范围的设备面板，安装孔直径匹配壳体最大外径即可，不需要额外加工复杂定位槽，面板开孔加工难度低，适合批量设备的装配作业。尾部的线缆入口做了锥度过渡，能够搭配线尾护套使用，既可以固定线缆避免拉扯导致焊线脱落，也能阻挡灰尘、少量溅液进入连接器内部，提升复杂工况下的使用可靠性。建模过程中对插针的伸出长度、螺纹的牙距、六角锁紧位的对边尺寸都做了1:1还原，壳体的台阶限位结构也完全按照实物的装配逻辑搭建，能够直接用于设备面板的装配干涉检查，也可以作为选型时的安装尺寸参考，帮助结构工程师在设计阶段提前确认连接器的安装空间，避免后期打样后出现装配干涉、空间不足的问题。这类过孔安装的连接器相比法兰固定式，占用面板外侧的空间更小，面板外侧只露出插合端的圆柱段，整体外观更简洁，在手持检测设备、小型便携仪器的结构设计中应用十分广泛。
