车载双光云台热成像监测设备结构

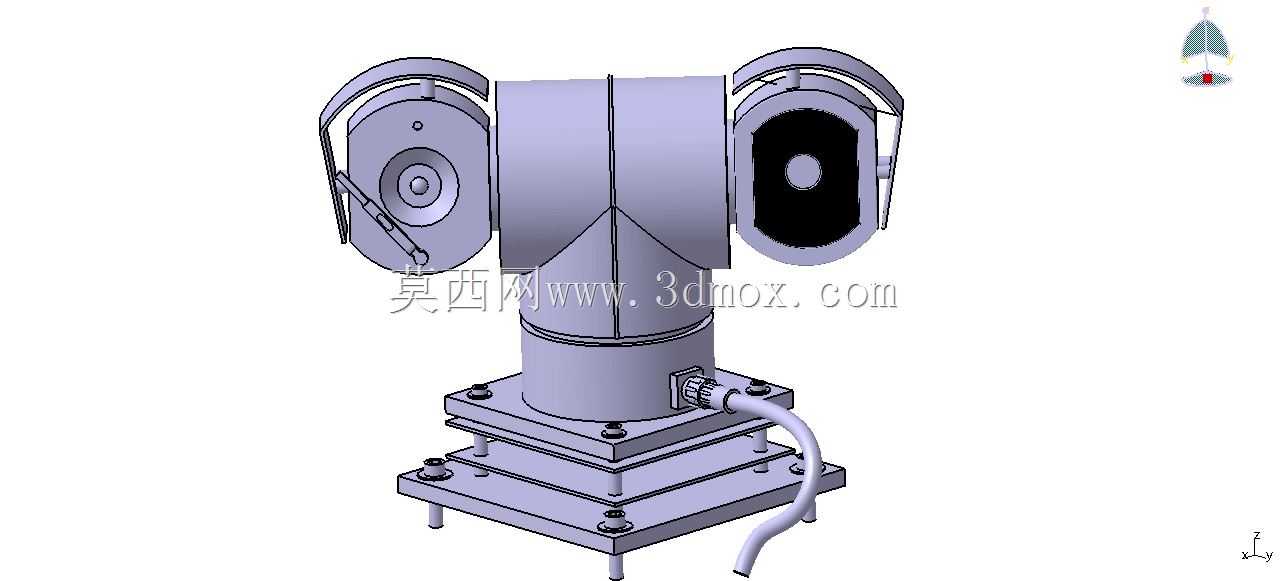

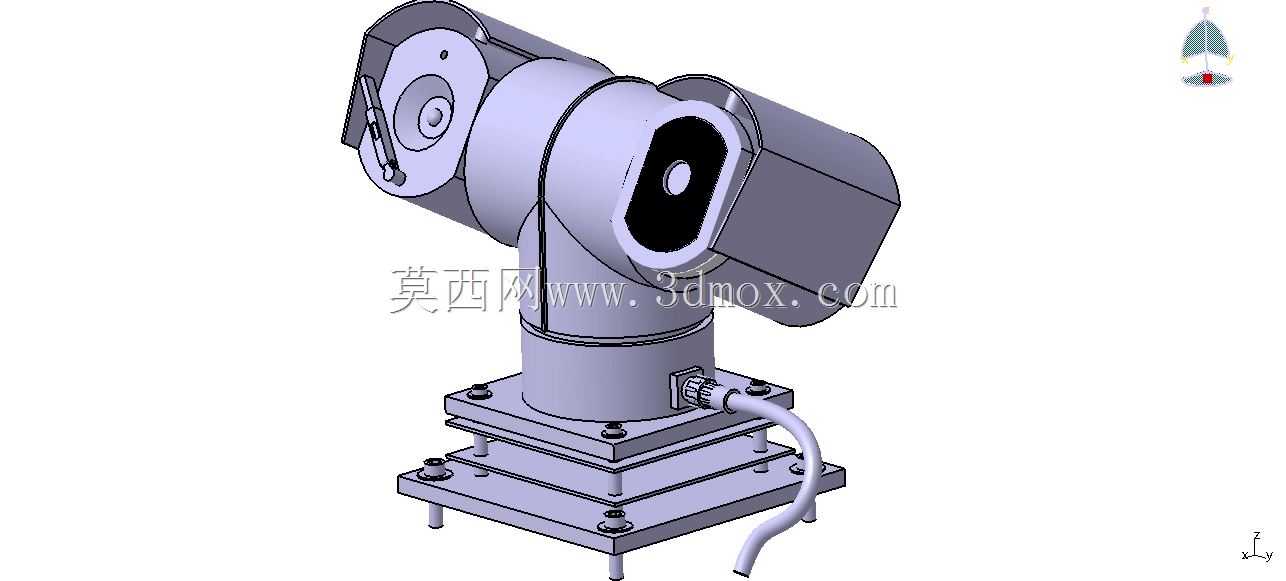

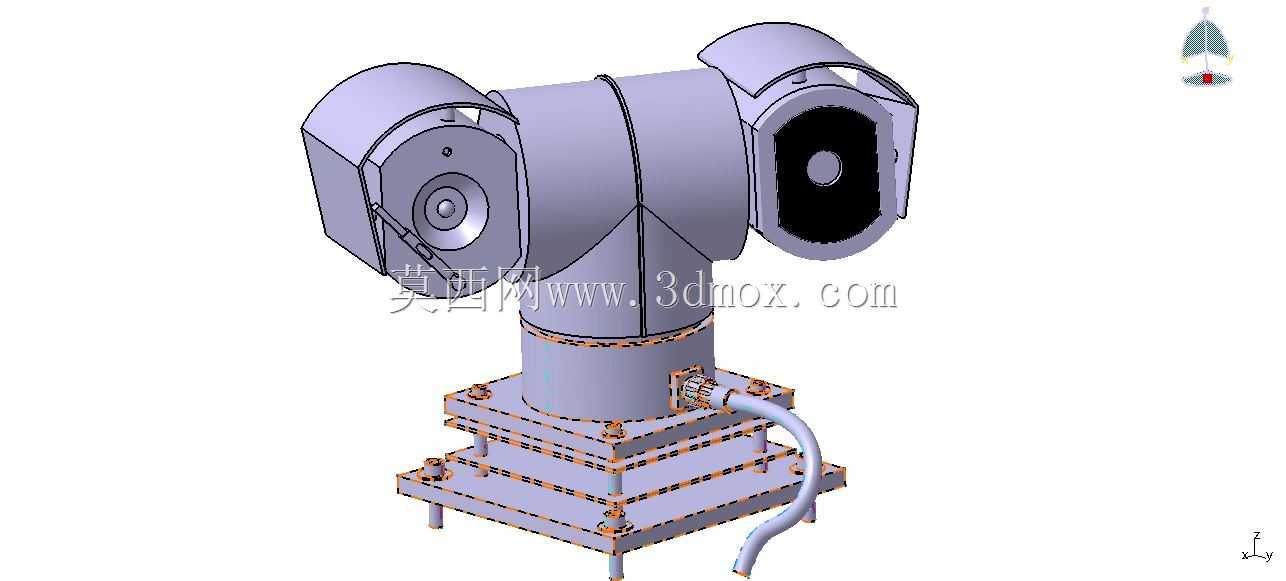

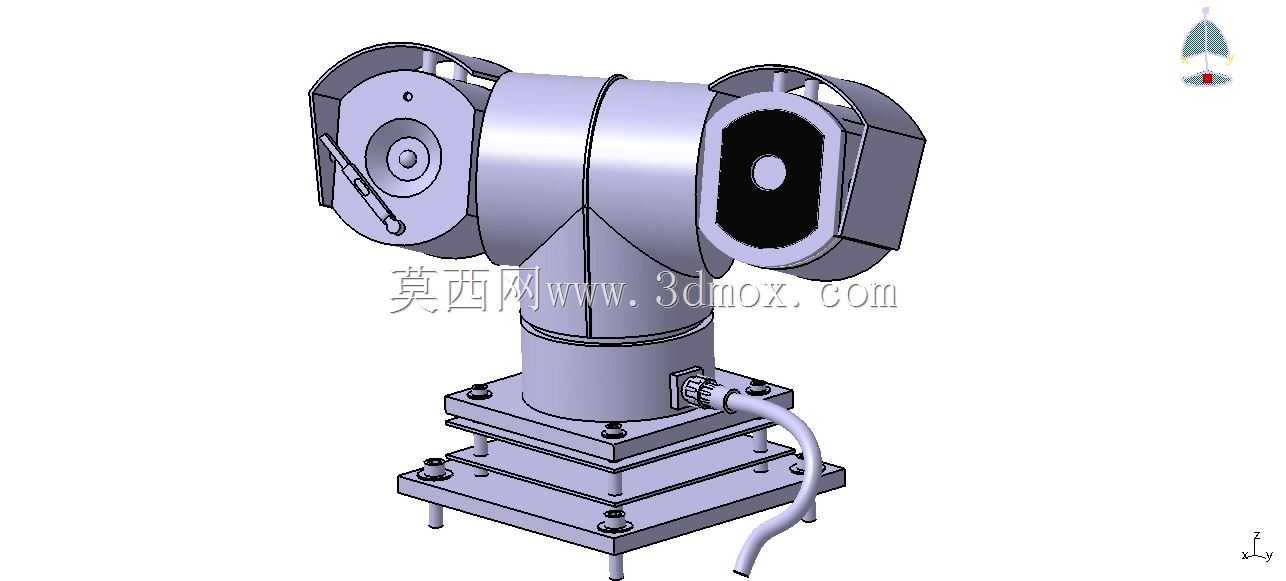

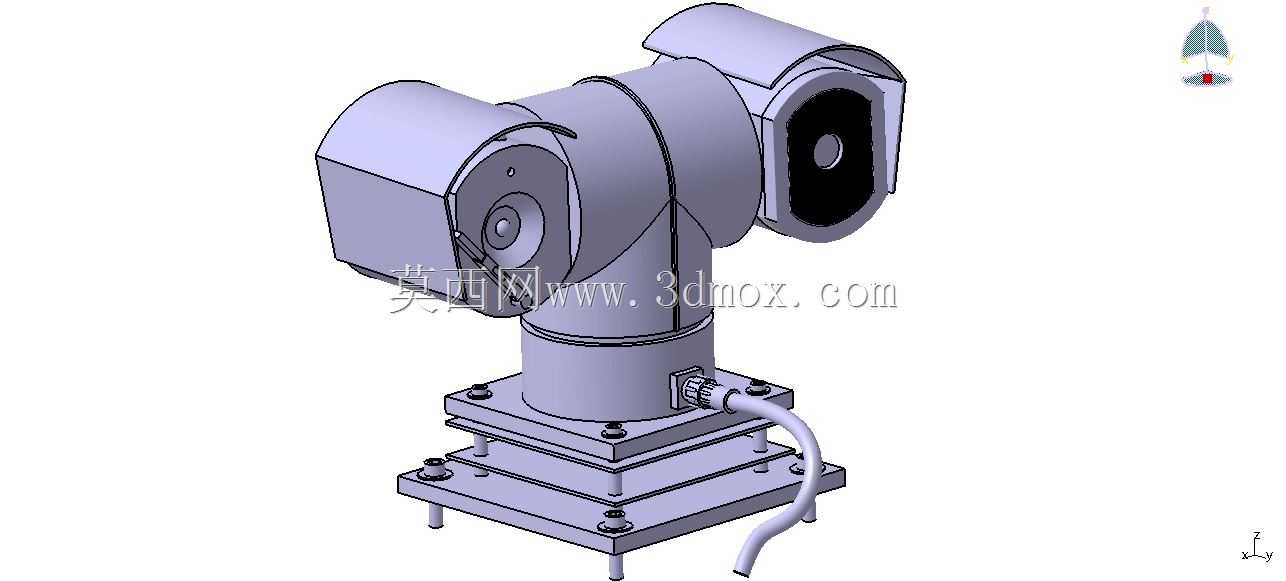

该款双光云台热成像监测设备主要适配特种作业车辆、军用侦察车辆的车载感知场景，可在复杂路况、低能见度环境下完成周边环境的热辐射探测与可见光画面采集，为车辆驾乘人员提供超视觉范围的环境感知能力，弥补普通光学观测在夜间、浓雾、烟尘环境下的探测短板。设备采用双舱独立云台结构，两侧舱体分别搭载热成像探测模组与可见光摄像模组，中部回转支撑结构可实现水平方向360度连续回转，两侧舱体可独立完成俯仰角度调节，俯仰覆盖范围可达正负90度，能够无死角覆盖车辆周边所有观测区域，无需调整车身朝向即可完成全方向的目标搜寻与锁定。从结构设计层面来看，设备整体采用分层式安装底座，底座设置三层减震安装板，板间预留减震垫安装位，可抵消车辆行驶过程中产生的高频振动，避免振动传导至光学模组导致画面抖动、探测精度下降；底座侧边预留防水航插接口，走线从底座内部中空通道接入舱体，所有拼接面均设计密封胶条安装槽，满足户外车载场景的IP67防护要求，可在雨天、扬尘、高低温环境下长期稳定工作。设备整体外形采用流线型舱体设计，可降低车辆高速行驶时的风阻，同时减少风噪对云台转动精度的影响；安装底座采用标准法兰式安装孔位，孔位间距适配主流车载云台的安装尺寸，可直接替换现有车载监控设备，无需额外改装车辆安装基面。舱体内部预留模组安装调节槽，可根据实际选型需求更换不同分辨率的热成像机芯与变焦可见光镜头，调节槽的定位精度可保证光轴平行度偏差控制在0.1度以内，避免双光画面融合时出现错位问题。云台转动部分采用蜗轮蜗杆传动结构，具备自锁特性，在车辆行驶颠簸过程中不会出现观测角度偏移，传动间隙控制在0.05度以内，可实现目标的精准跟踪锁定；设备侧面预留的走线采用耐油耐弯折波纹管防护，可承受长期回转动作带来的弯折疲劳，避免线缆断裂故障。
