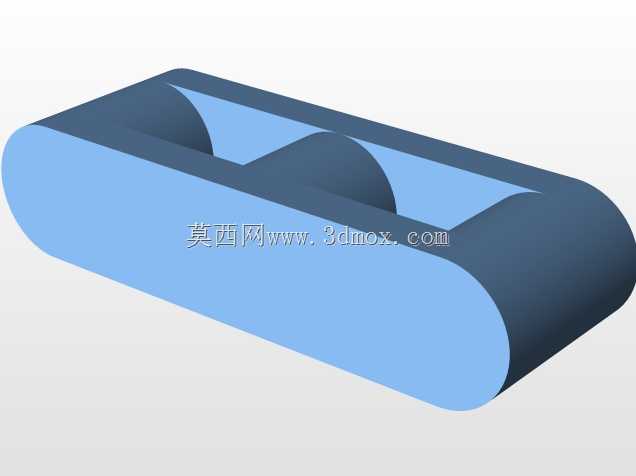

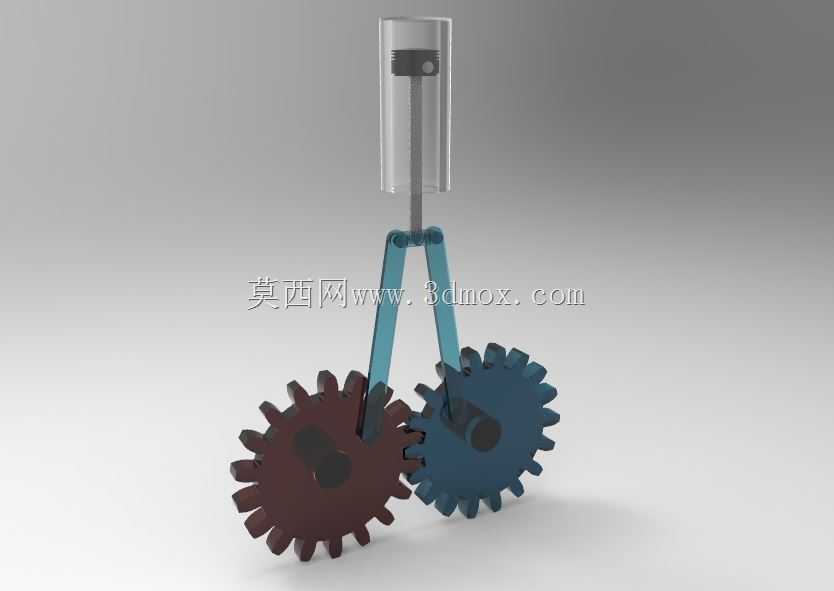

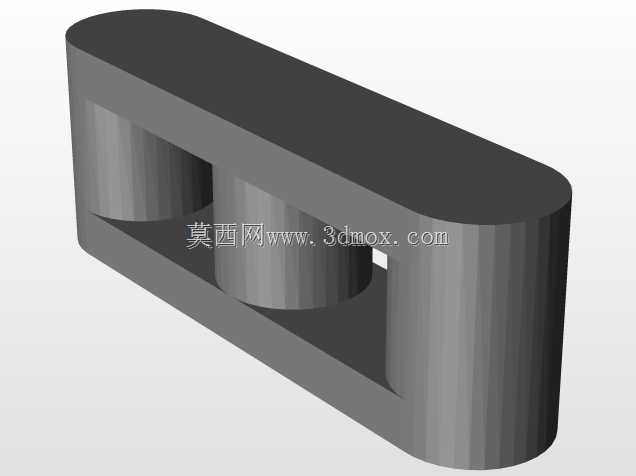

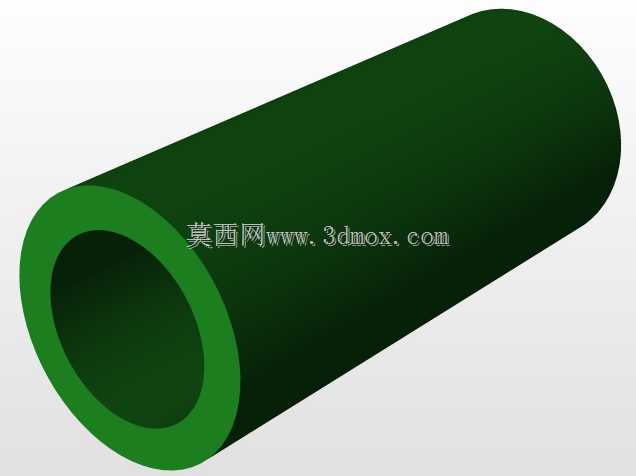

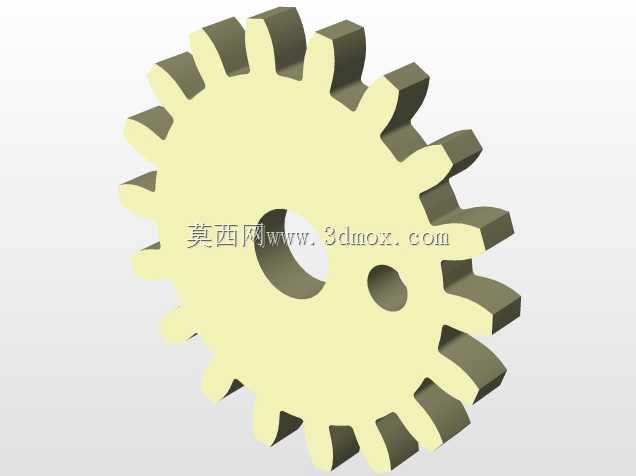

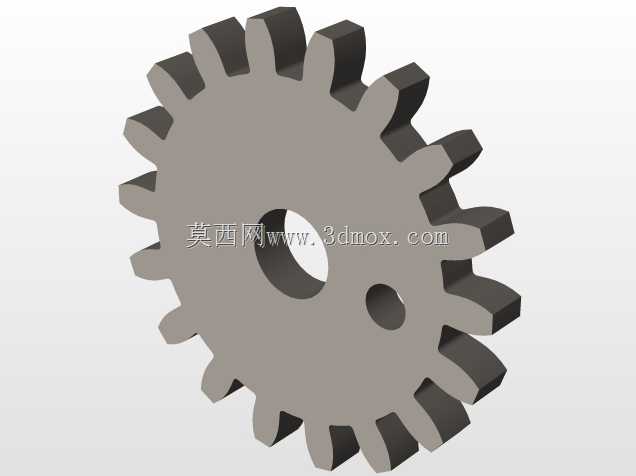

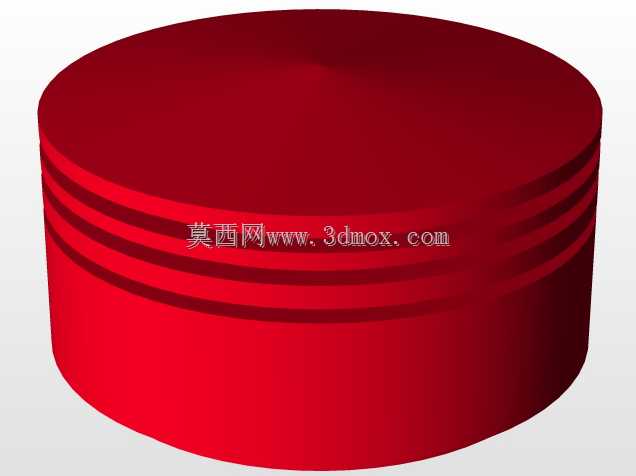

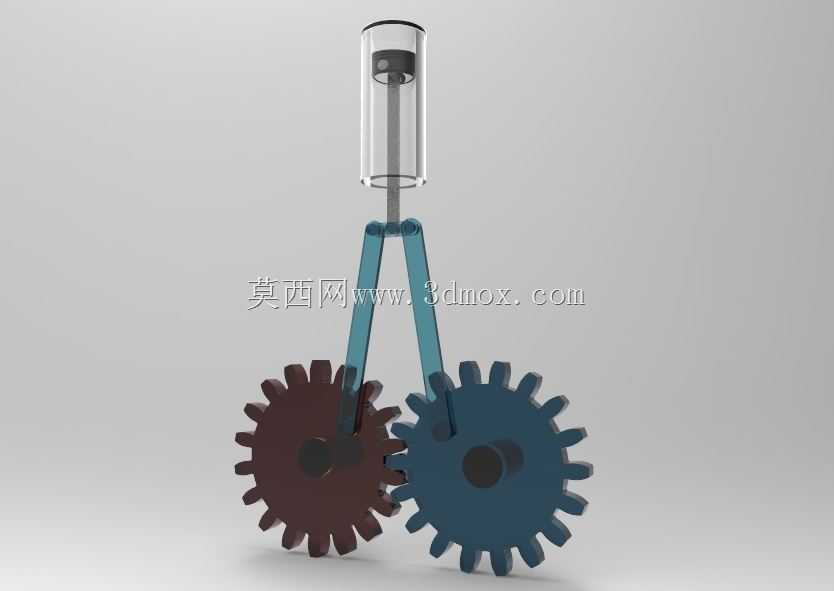

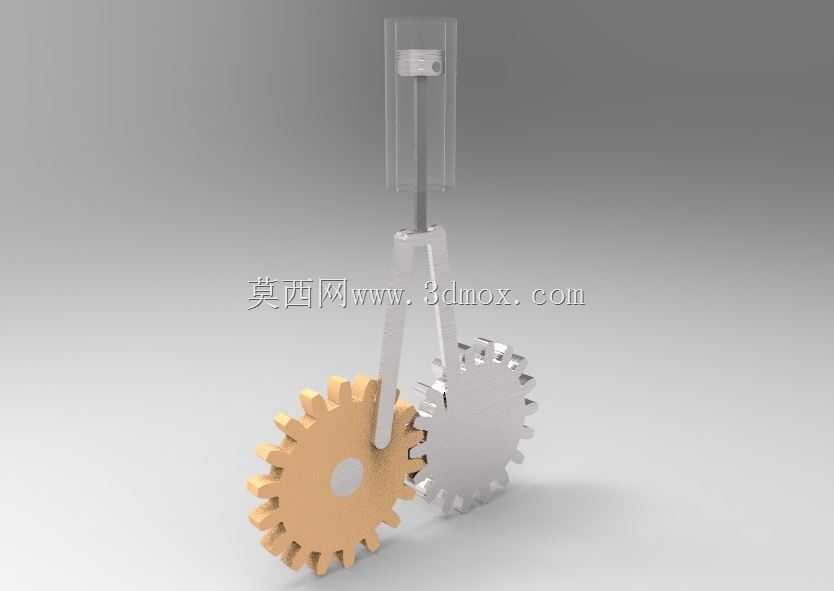

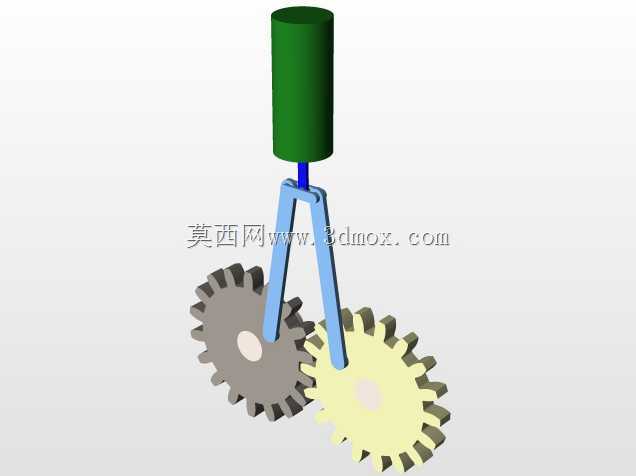

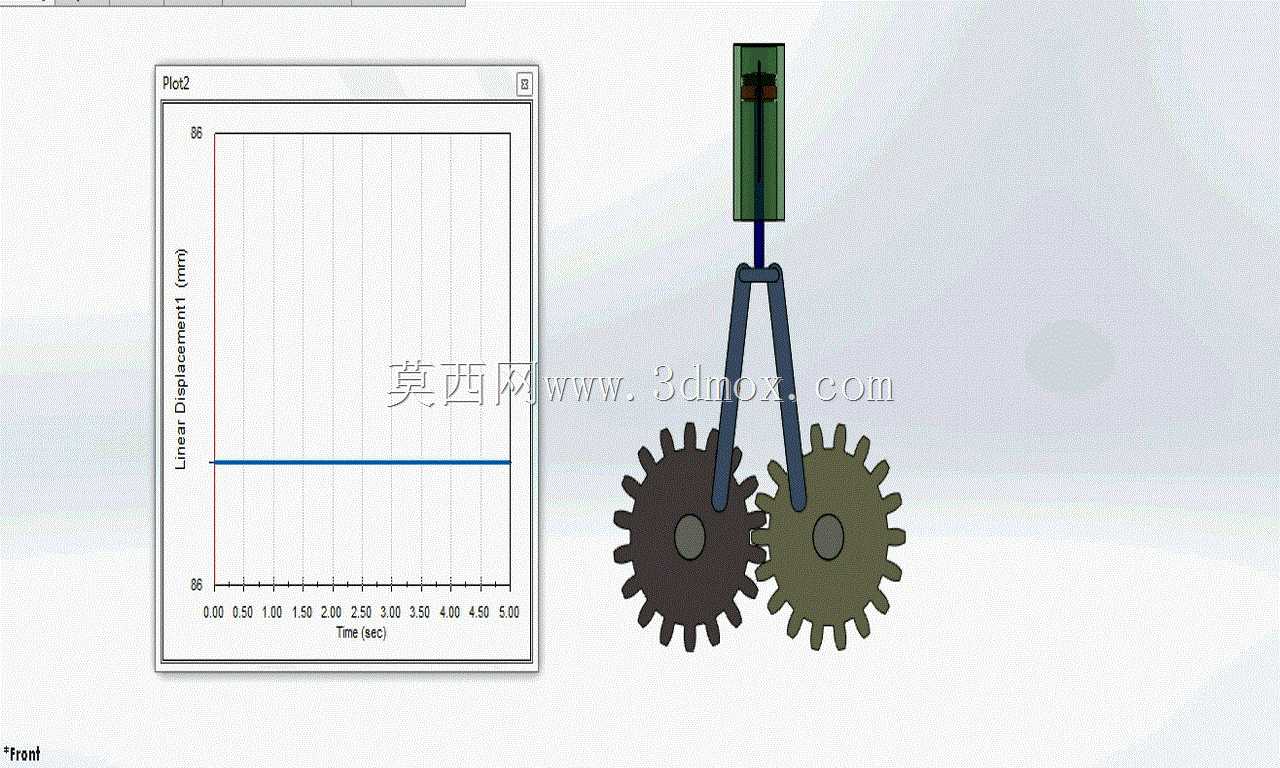

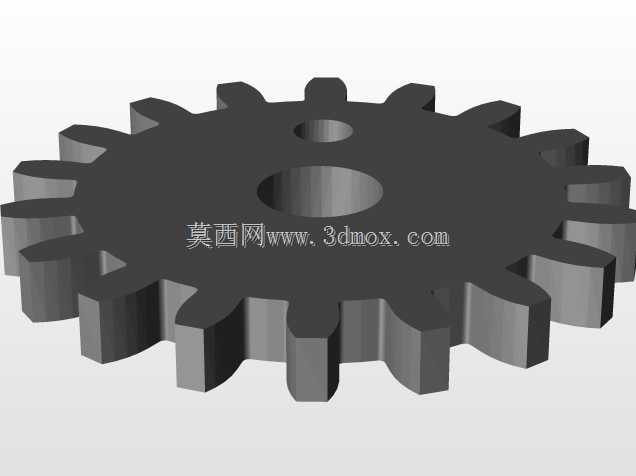

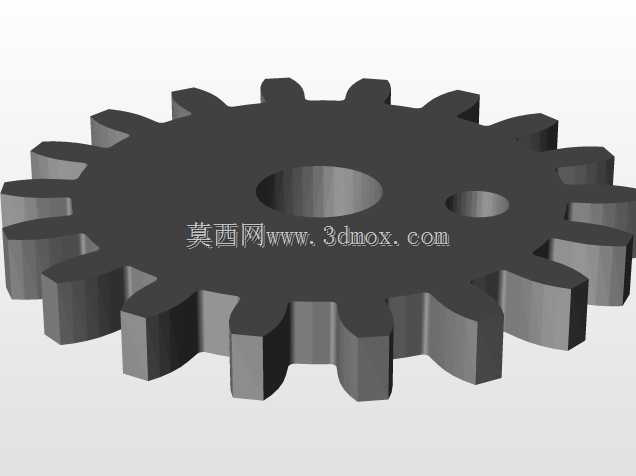

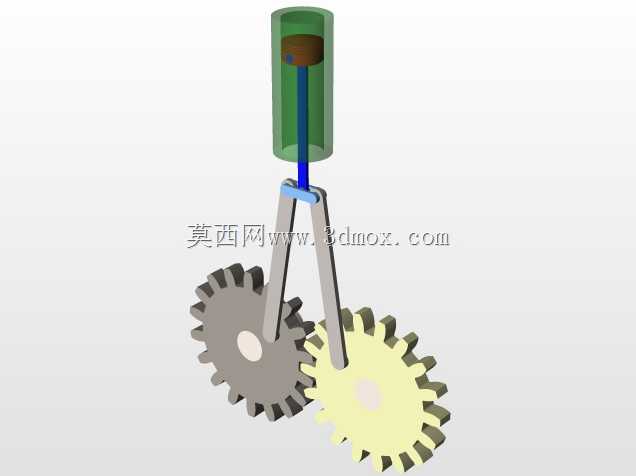

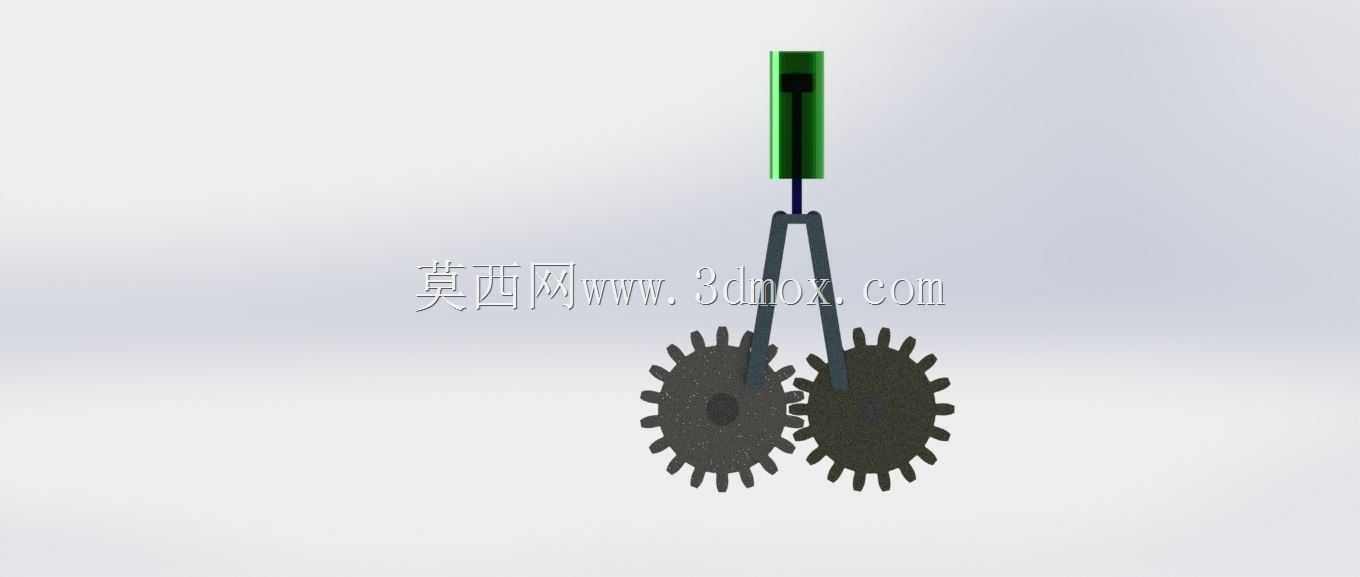

这套齿轮连杆组合传动结构,常被应用在轻工送料机构、小型自动化工位的间歇动作执行端,也可作为教学演示教具拆解机械传动的运动逻辑,能将齿轮的连续回转运动,通过连杆的铰接约束转化为执行端的直线往复动作,适配需要定行程往复推送、抬升的工位需求。从结构设计逻辑来看,两个模数、齿宽完全一致的外啮合直齿轮作为动力输入与同步传动载体,齿轮中心距严格按照标准啮合间隙计算预留,避免齿面卡滞或侧隙过大导致的传动回差;连杆下端分别铰接在两个齿轮端面的偏心销位置,两个铰接点相对于各自齿轮中心的偏心距保持一致,保证两侧连杆运动轨迹完全对称,上端共同铰接在竖直布置的滑动导杆端部,导杆通过外置的直线导套约束运动方向,仅保留沿竖直方向的移动自由度,避免运动过程中出现偏摆卡滞。实际装配时需要注意,齿轮的安装轴需保持平行度公差在0.02mm以内,铰接位置的销轴与孔的配合选用间隙配合,预留足够润滑空间同时减少传动空程;导杆的行程长度由偏心销的偏心距直接决定,可根据实际工位的动作行程需求调整偏心销的安装半径,不需要改动齿轮与连杆的主体结构即可适配不同行程的使用场景。齿形采用标准渐开线直齿设计,加工难度低,普通滚齿设备即可完成加工,连杆采用扁平状结构设计,在保证铰接位置结构强度的前提下尽可能降低运动件的整体重量,减少高速运转时的惯性冲击。整套结构没有复杂的异形零件,所有零部件均可采用常规机械加工工艺完成制作,维护时仅需要定期在齿轮啮合面、铰接销轴位置补充润滑脂即可,长期运行的故障率极低,适合在中低速、轻负载的连续运转工况下使用,运动过程中导杆的输出位移保持稳定线性,不会出现行程突变的情况,从附带的位移曲线也能看出,稳定运转阶段执行端的位移波动极小,能够满足对动作位置精度有一定要求的工位使用需求。
- 全部评论(0)
- 模板大小 20.99 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,SOLIDWORKS,PTC Creo Elements,PTC Creo Elements,PTC Creo Elements,PTC Creo Elements,Solid Edge,PTC Creo Elements,PTC Creo Elements,PTC Creo Elements,PTC Creo Elements,Rendering,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,
- 软件分类 通用机械零部件
