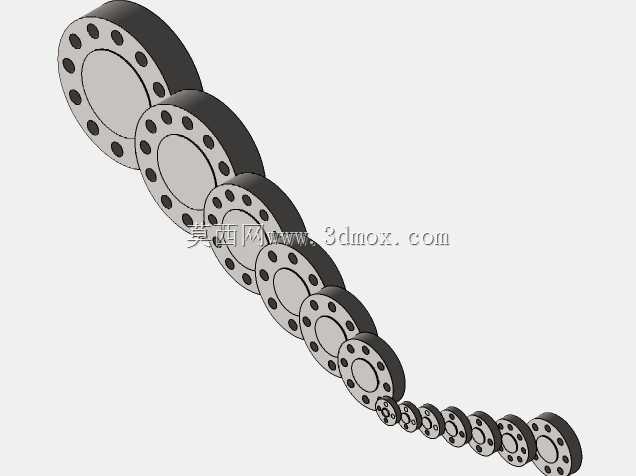

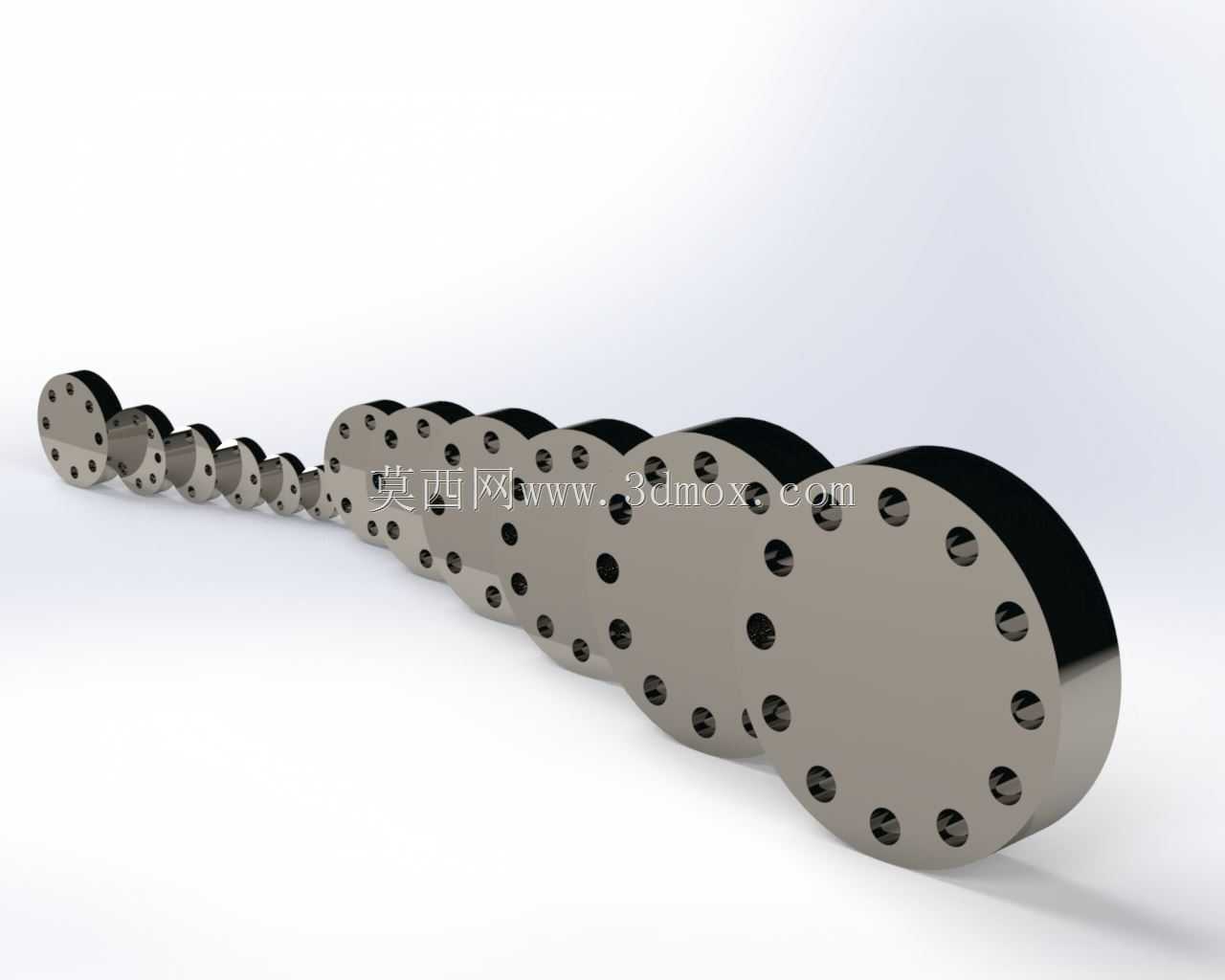

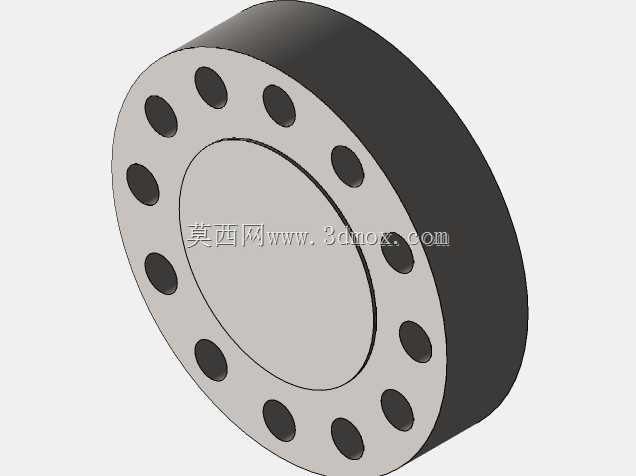

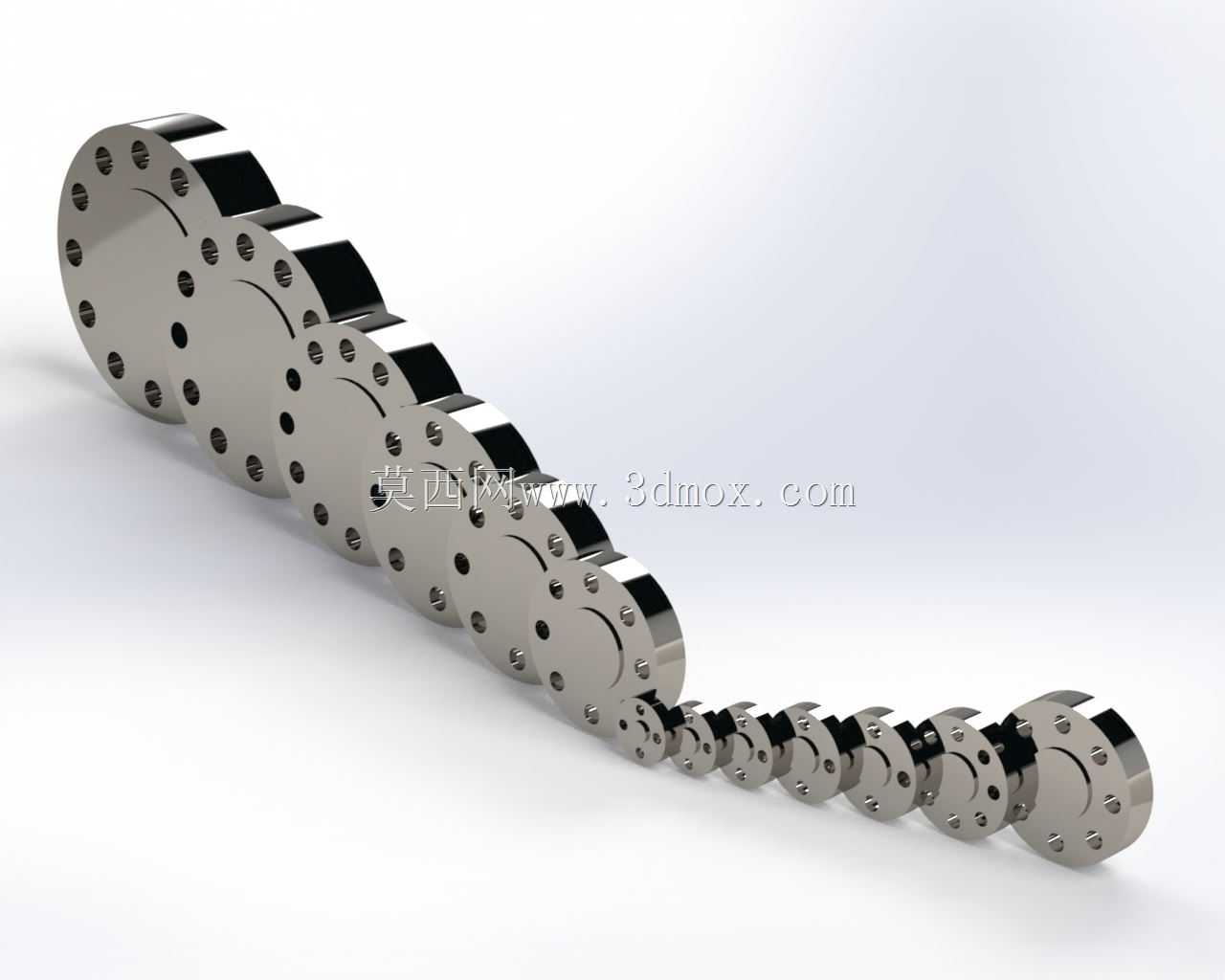

ASME B16.5高压盲法兰系列15-300mm规格

在石油炼化、高压化工输送、超临界电站管路系统中，管路末端的可靠封堵是保障系统承压安全的核心环节，2500磅级的盲法兰作为高压管路系统的常用封堵元件，其密封可靠性、结构强度直接决定整条管线的运行安全。这套覆盖15mm到300mm通径的盲法兰，完全遵循ASME B16.5标准的尺寸要求设计，可直接匹配同压力等级的对焊法兰、平焊法兰完成管路末端封闭，也可用于管路检修阶段的临时封堵、压力试验阶段的管端堵板使用。从结构设计逻辑来看，2500磅级属于高压工况等级，法兰盘的厚度计算充分考虑了内压作用下的弯曲应力、螺栓预紧力带来的压应力，密封面采用标准突面结构，可适配缠绕式垫片、金属环垫实现高压下的静密封，法兰盘上的螺栓孔位置度严格控制公差范围，保证现场安装时螺栓可顺利穿入，不会出现孔位错位导致的附加安装应力。不同通径规格的法兰，其螺栓孔数量、螺栓孔直径、密封面外径都随通径增大按标准梯度递增，小通径15mm规格可用于仪表引压管、高压采样管路的末端封堵，大通径300mm规格可用于主工艺管线的端点封闭、设备接口的盲断隔离。设计过程中充分考虑了现场安装的操作空间，法兰盘外缘做了小尺寸倒角处理，避免搬运安装过程中的锐边划伤，密封面区域预留了足够的垫片放置空间，即使在现场安装空间受限的管廊区域，也能顺利完成垫片对位与螺栓紧固。材质选用碳钢，可适配多数非强腐蚀的高压流体输送场景，配套的设计表可直接提取各规格的重量、螺栓规格、紧固力矩参数，方便管路设计阶段的材料统计、支吊架载荷计算，也能为现场安装的力矩管控提供直接参考。整套模型完整还原了从最小通径到最大通径的全系列结构，不同规格的结构比例完全符合标准要求，可直接用于管路系统的三维装配校验，检查法兰与周边管线、支吊架、保温层的安装间隙，避免现场施工阶段出现干涉问题。
