单座脚踏三轮代步车架结构设计

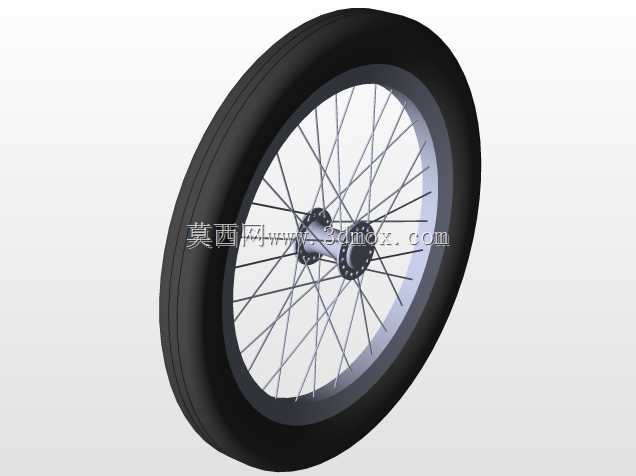

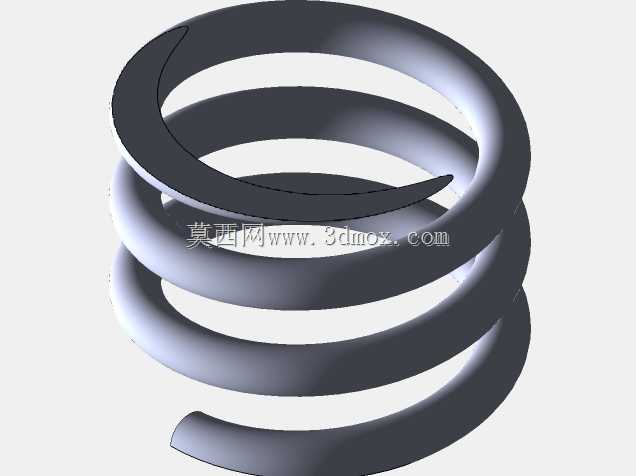

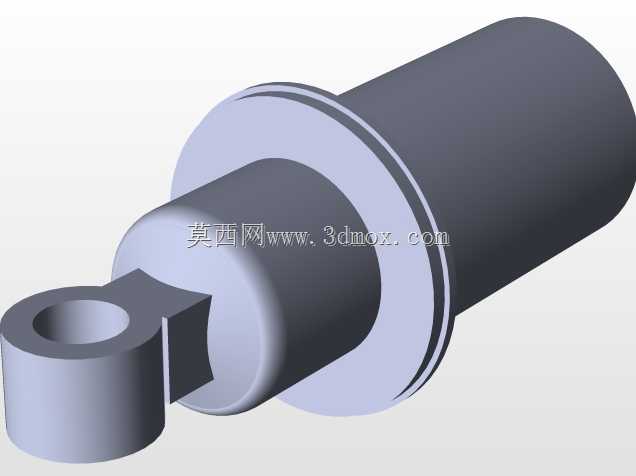

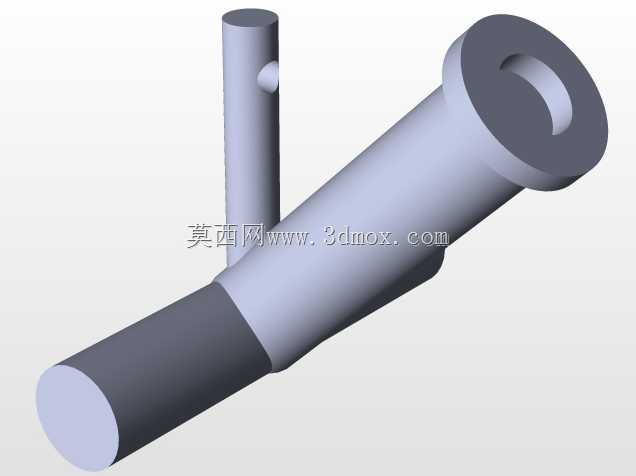

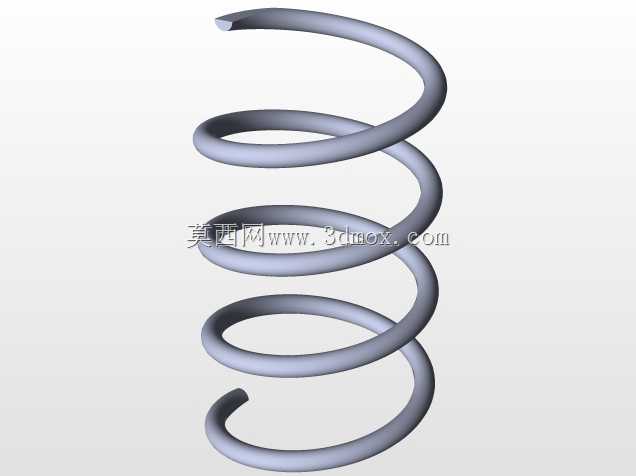

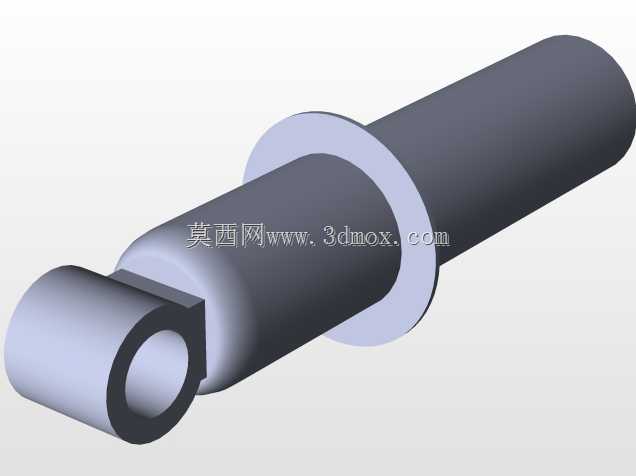

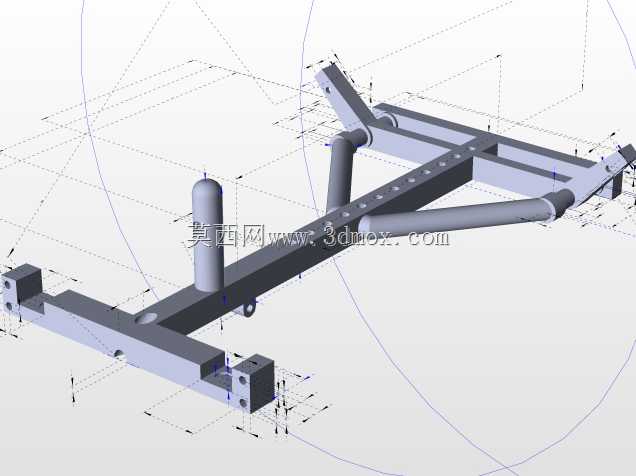

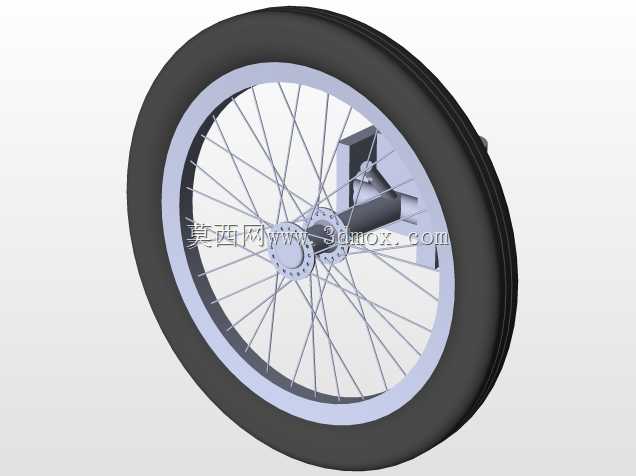

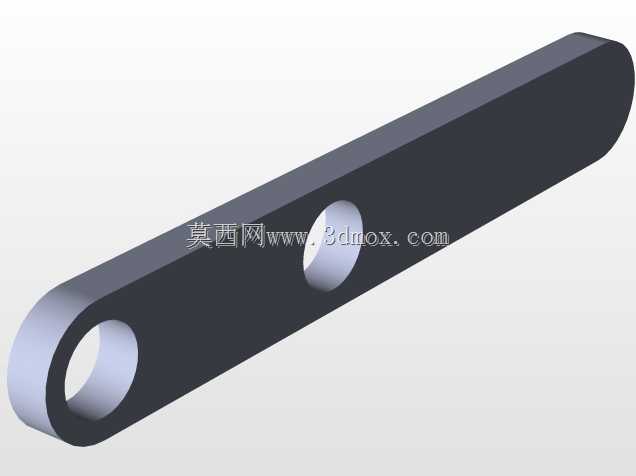

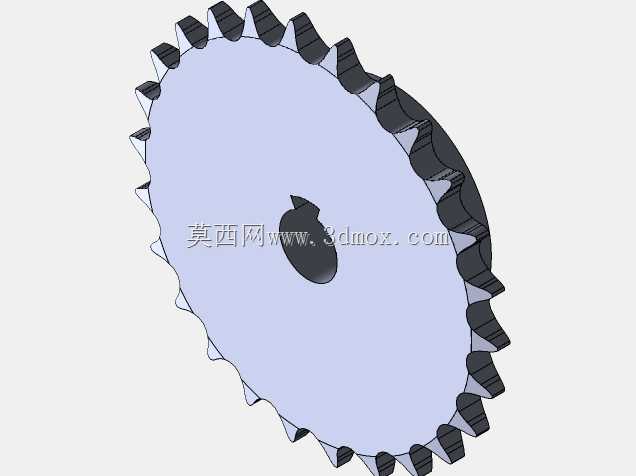

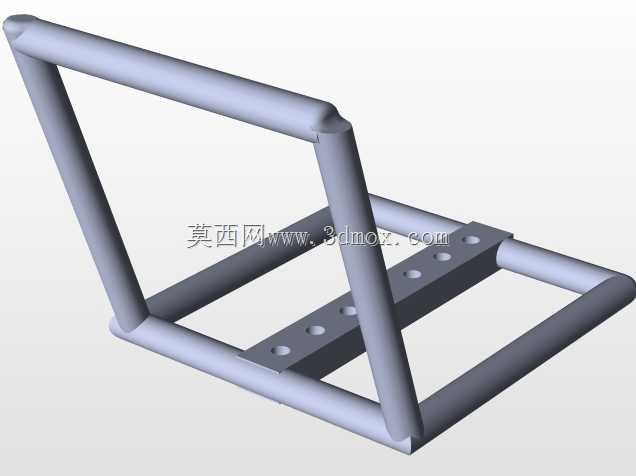

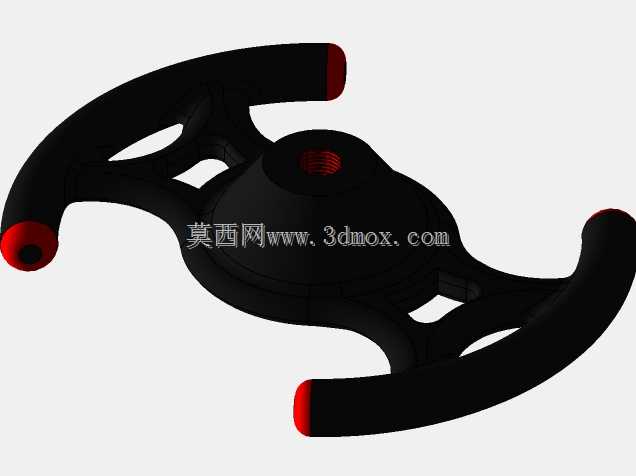

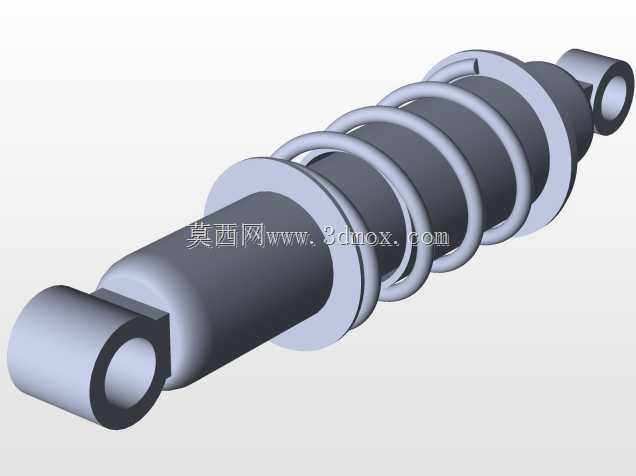

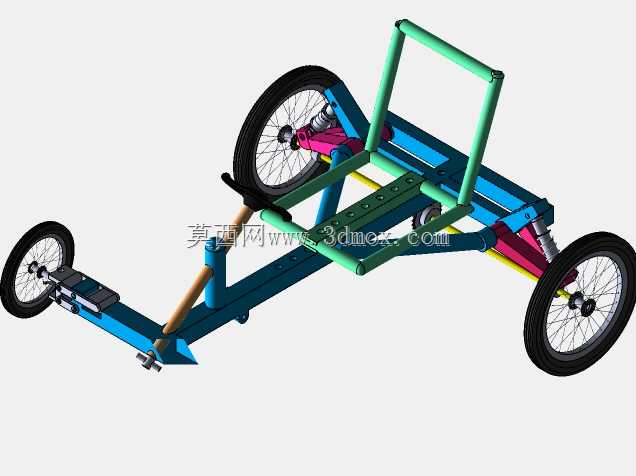

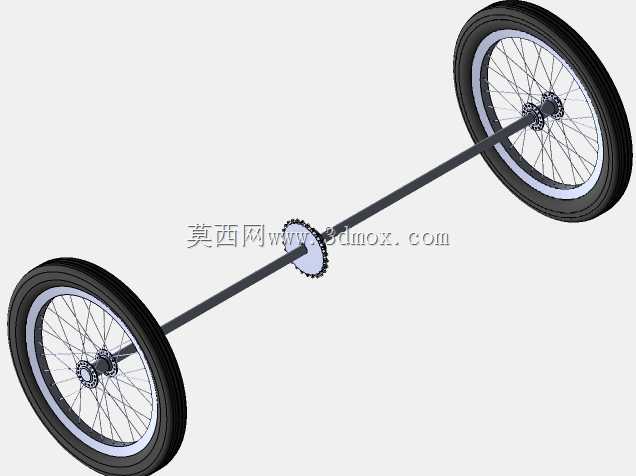

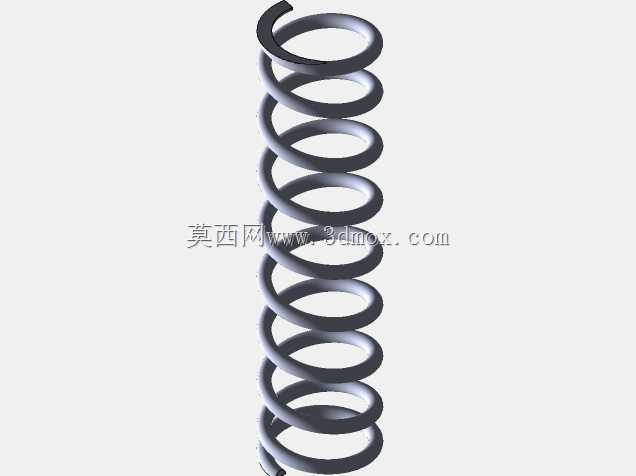

这款单座脚踏三轮代步装置的结构设计，核心面向短途低速个人出行、休闲骑行场景，也可适配景区观光代步、封闭园区内通勤使用，相比传统两轮脚踏车，三轮布局自带静态稳定性，骑行者无需在停车时脚撑地面维持平衡，对骑行技巧要求更低，适配人群更广。从结构布局来看，整车采用前单轮转向、后双轮承载的倒三轮布局，前置转向轮通过转向柱与车把连接，转向结构直接沿用成熟自行车转向组件的安装接口，可直接适配标准自行车轮组、碗组与车把配件，降低零部件定制成本。车架主体采用矩形钢管拼焊而成，主承重梁沿纵向布置，从前轮轴位置一直延伸至后轮安装位，中部预留脚踏传动组件的安装空间，单脚蹬的中置布局将踩踏受力点设置在整车重心投影范围内，踩踏发力时不会引发车架侧倾，传动路径直接连接后轮轴，传动损耗控制在较低水平。后部双轮的独立悬架结构是设计的核心亮点，每个后轮都通过摇臂与减震器连接到主车架，减震器上端固定在车架后部的斜向支撑梁上，下端与轮组摇臂铰接，在经过颠簸路面时，单侧车轮的跳动不会直接传递到车架，也不会影响另一侧车轮的接地状态，相比硬连接的后双桥结构，大幅提升非铺装路面的骑行舒适性。中部的绿色管架结构为座椅安装位，框架尺寸按照人机工程学坐姿高度设计，预留了标准座椅的安装孔位，骑行者乘坐时重心落在前后轮轴之间的黄金区间，不会出现起步翘头或者制动点头的过度俯仰。安装边界方面，整车轮距控制在800mm以内，轴距不超过1200mm，整体外廓尺寸紧凑，可顺利通过宽度1m的狭窄通道，转向轮最大转角设计为35度，最小转弯半径小于1.5m，在狭小空间内的转向灵活性优于普通家用电动自行车。轮组全部采用标准20寸自行车辐条轮，兼容通用V刹或者碟刹安装座，后期维护更换配件无需定制。车架焊接处全部设计有圆弧过渡，避免应力集中，承重部位的管梁壁厚不小于2mm，整车额定承载质量可达100kg，满足绝大多数成年使用者的体重需求。设计过程中优先考虑零部件的通用化率，除了主车架需要定制焊接外，其余轮组、传动、减震、转向部件全部采用市售成熟自行车配件，既降低制造成本，也方便后期故障维修替换。
