大功率贴片式LED灯珠三维结构设计

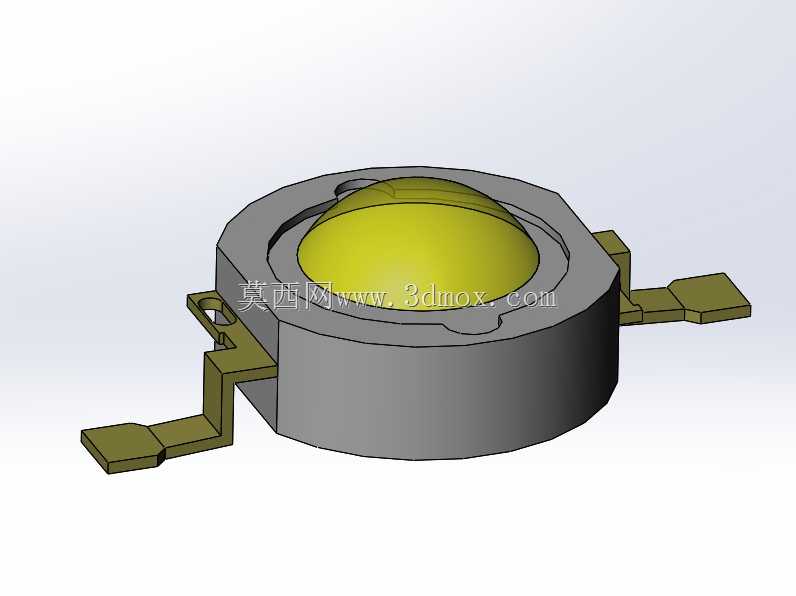

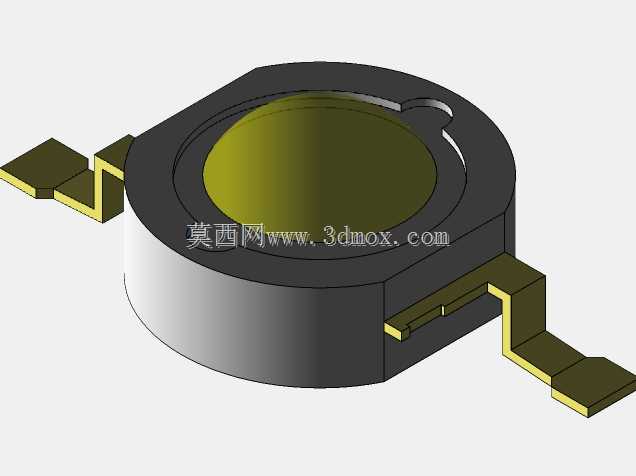

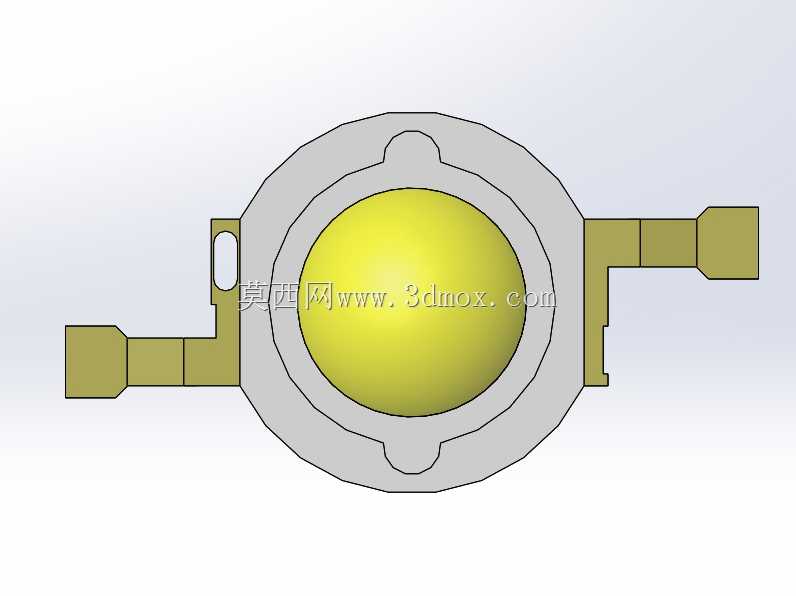

这款功率LED的结构设计完全围绕大电流工作下的散热需求展开，不同于小功率直插LED的引脚设计，其两侧延伸出的弯折焊片同时承担电气连接与导热路径的作用，焊片表面做了平整化处理，保证回流焊过程中与PCB焊盘充分贴合，降低接触热阻。透镜部分采用半球形光学设计，曲率经过反复校准，能够将芯片发出的光线以预设的出光角度向外投射，减少内部全反射带来的光损，透镜与基座的结合处做了环形卡位结构，封装时注胶固化后可形成可靠的密封结构，隔绝外界水汽与粉尘侵入内部芯片区域。基座主体采用导热性能优异的金属材质冲压成型，中心的沉台区域用于固定LED发光芯片，沉台深度经过精确计算，保证芯片安装后发光面处于透镜的光学焦点位置，避免出现出光偏移、光斑不均的问题。在实际应用场景中，这类功率LED常被用于户外景观照明、工业设备状态指示灯、汽车辅助照明、手持强光手电等场景，不同场景下对安装的公差要求各有不同，建模时严格还原了引脚的弯折角度、安装孔位的相对位置，以及整体的外形轮廓边界，可直接用于PCB Layout阶段的器件封装匹配，也可用于整灯装配阶段的干涉检查。设计过程中充分考虑了量产的工艺可行性，基座的冲压拔模角度、引脚的弯折圆角都符合现有冲压加工的工艺要求，没有出现无法脱模或者弯折应力集中的结构，透镜的外形也适配常规的模压成型工艺，不需要额外开发特殊加工工序。安装时需要注意，焊片的焊接温度与时长需要符合对应封装的焊接规范，避免高温传导至内部损坏芯片与键合线，基座背面如果额外增加散热铝基衬垫，可进一步提升器件的持续工作功率上限，建模时预留了基座与外部散热结构的贴合面公差，保证装配时间隙控制在合理范围内，不会出现装配干涉或者贴合不紧密的问题。
