达芬奇风速计创意结构设计作品

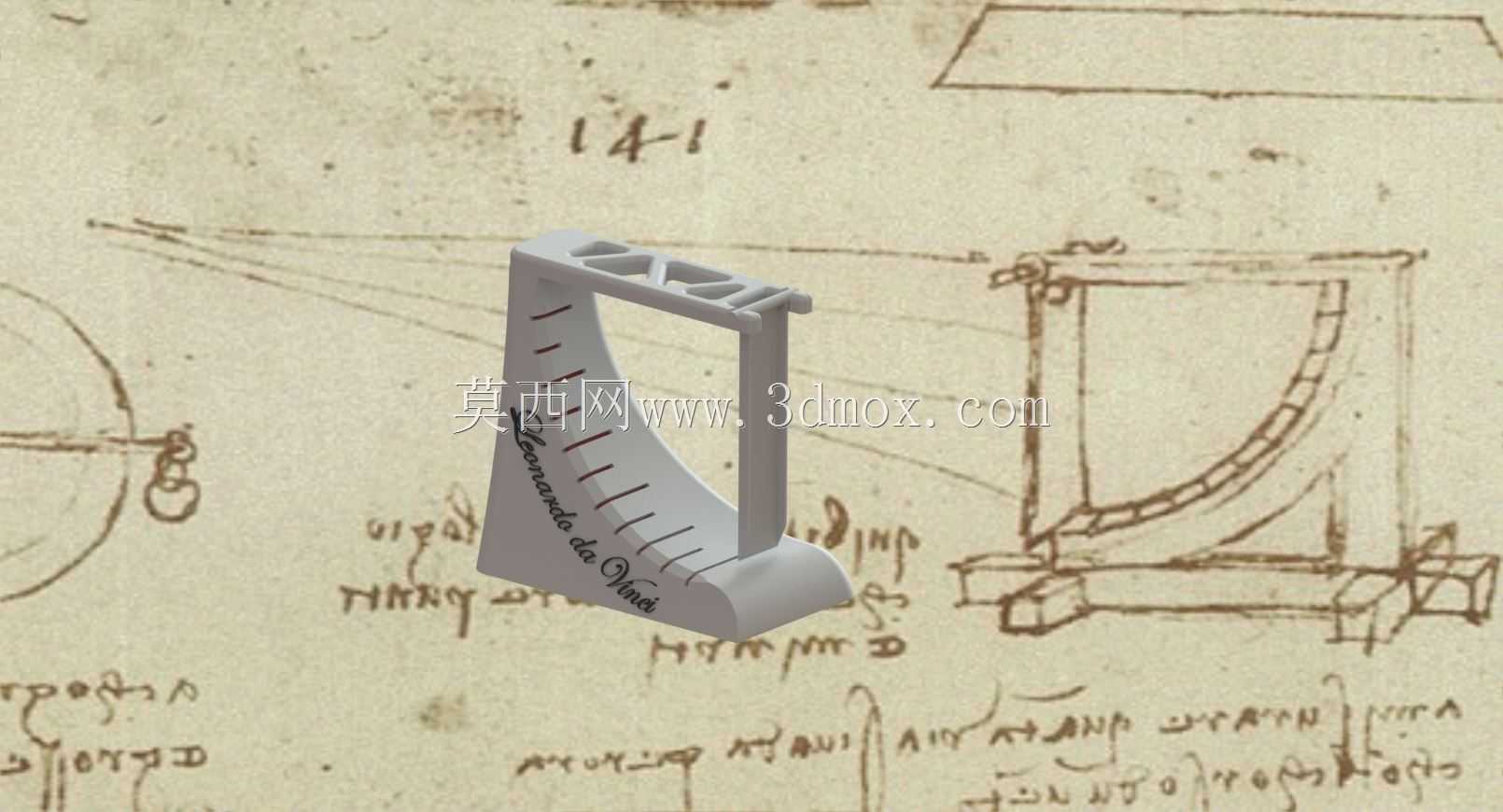

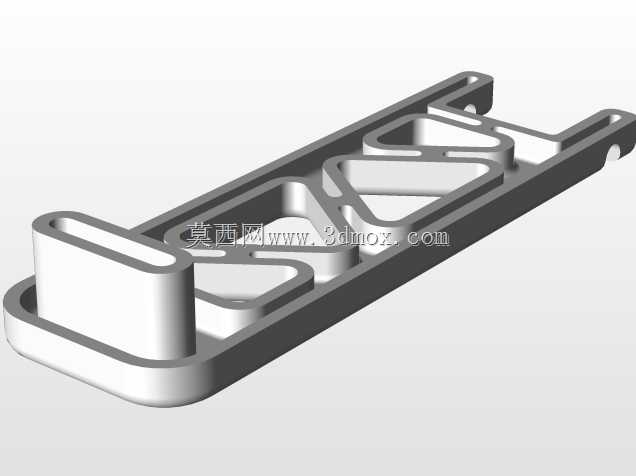

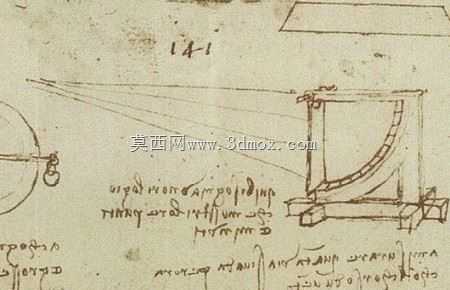

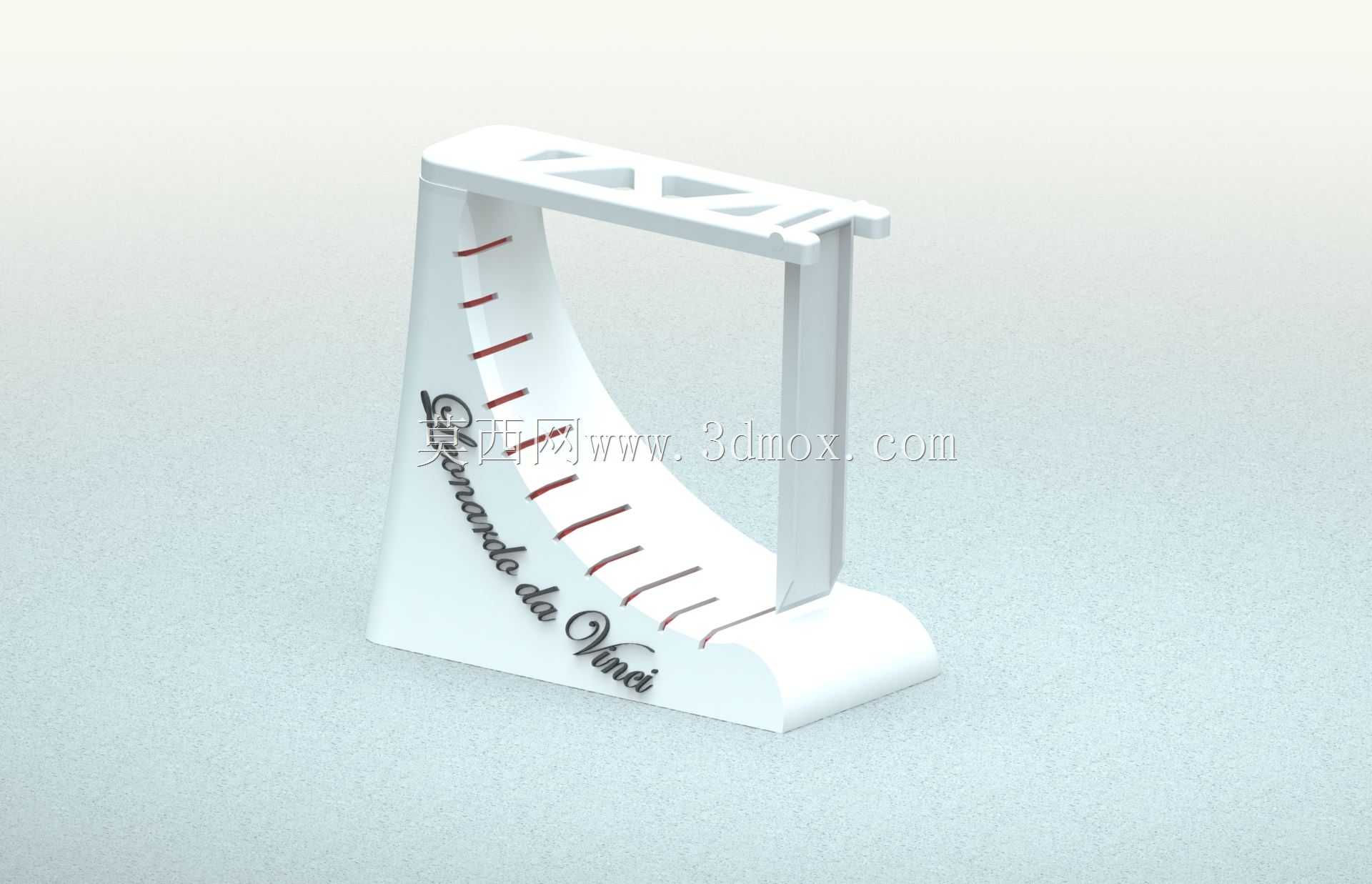

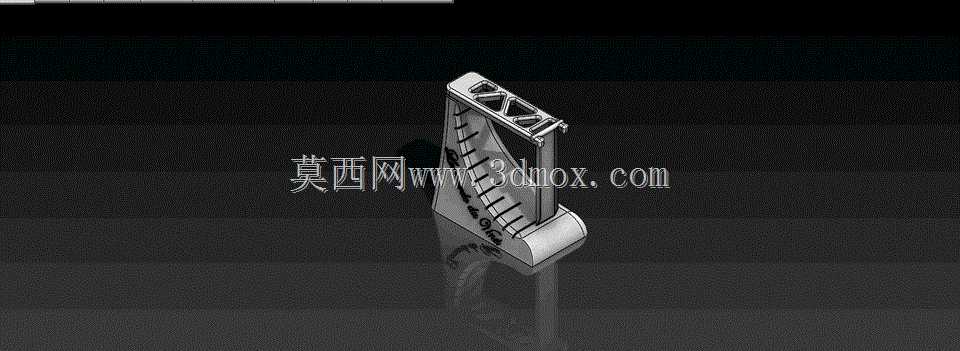

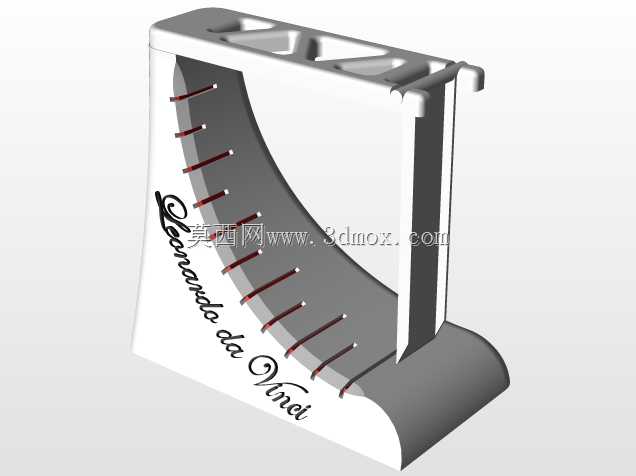

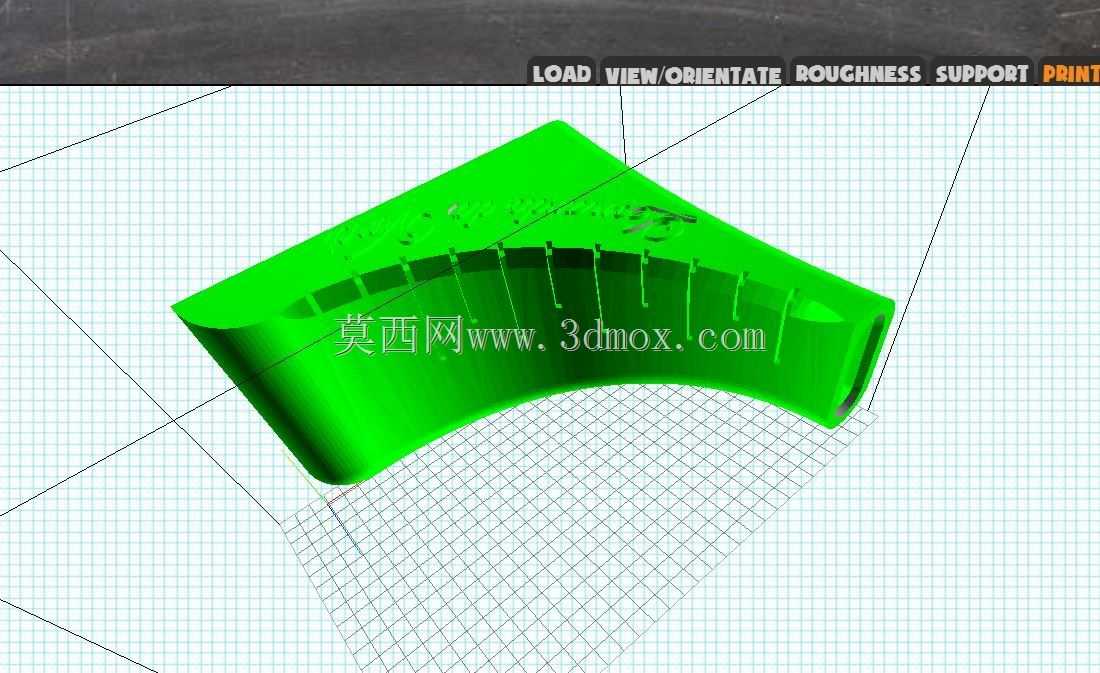

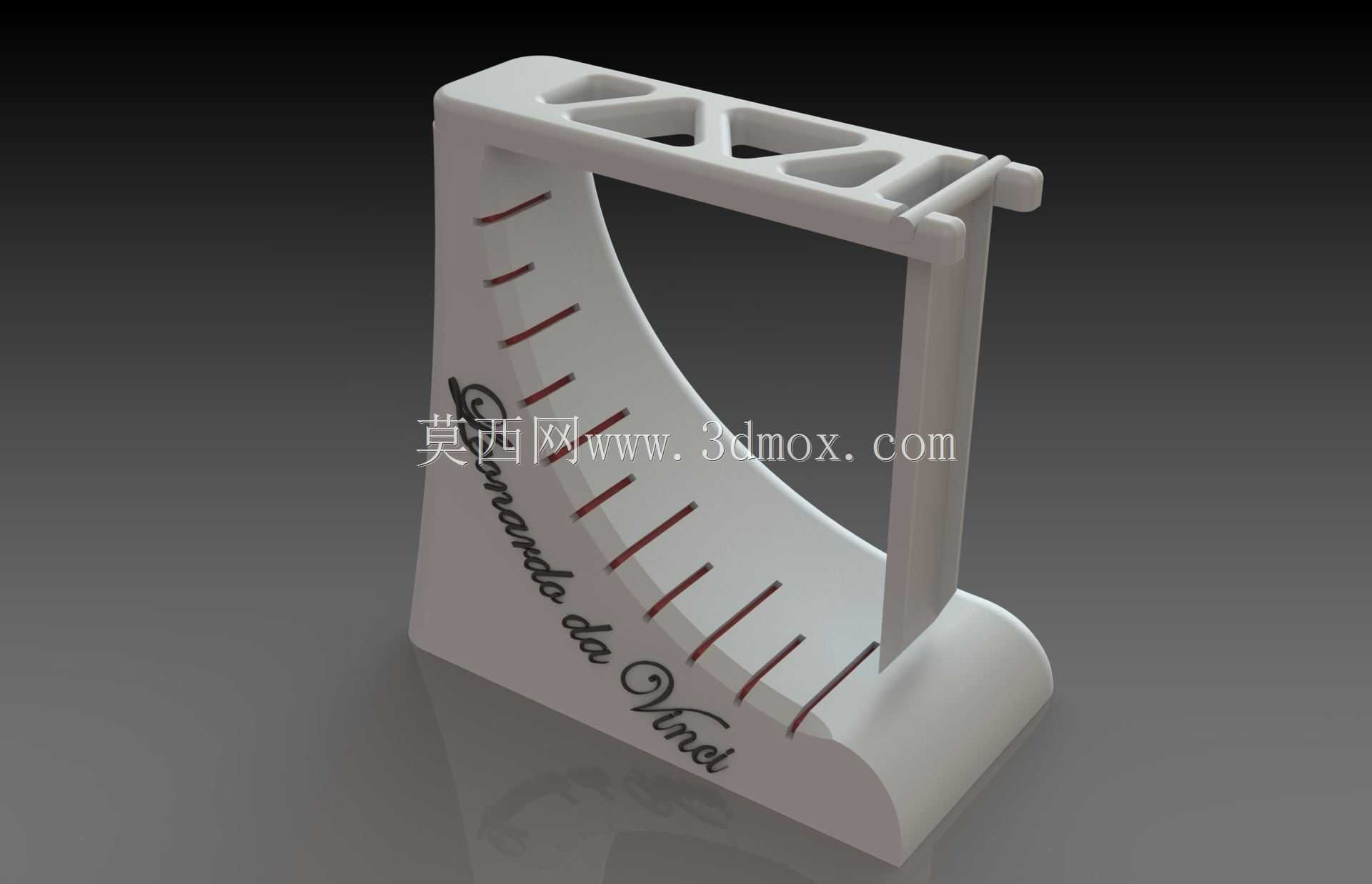

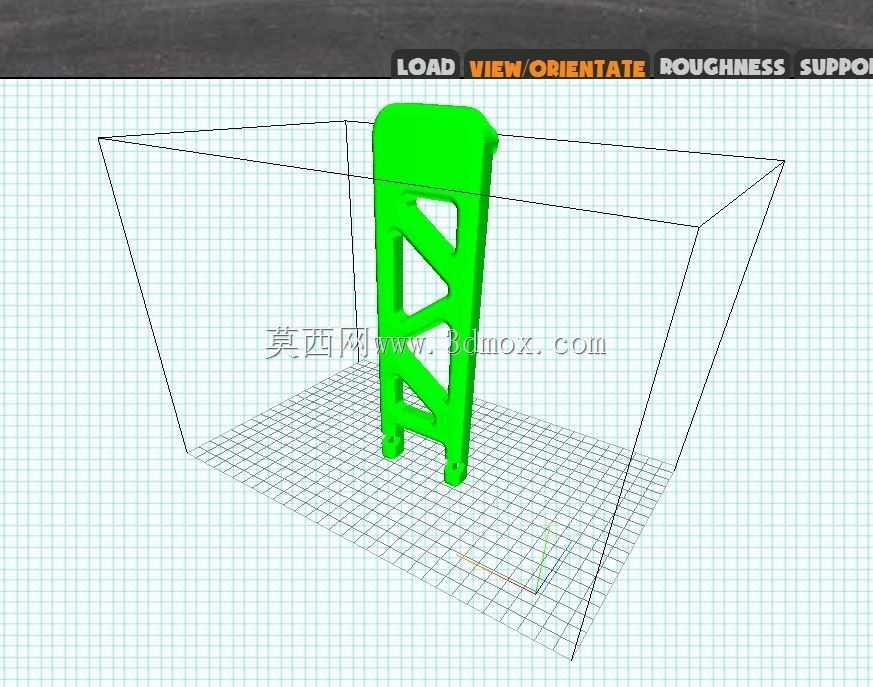

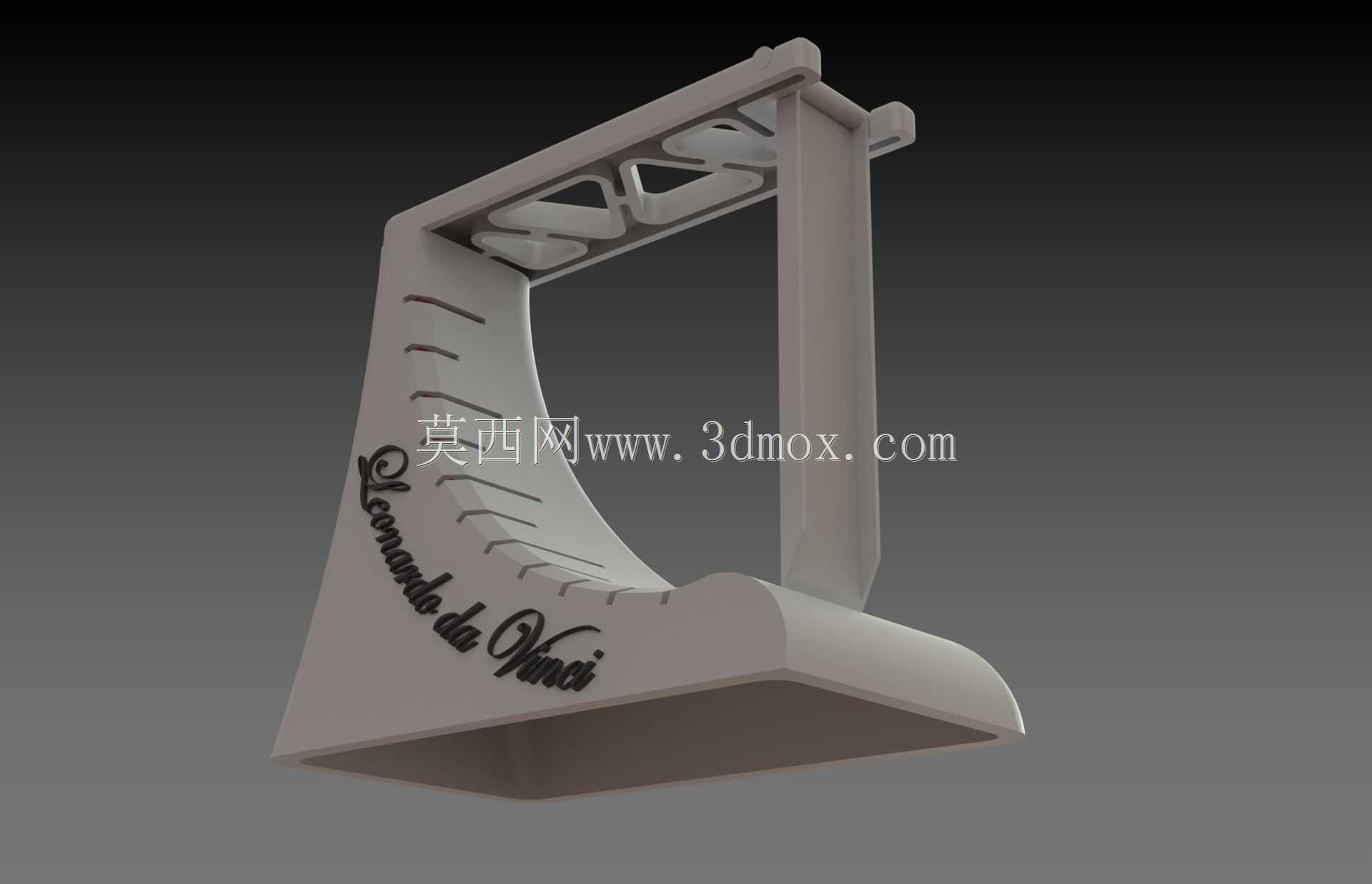

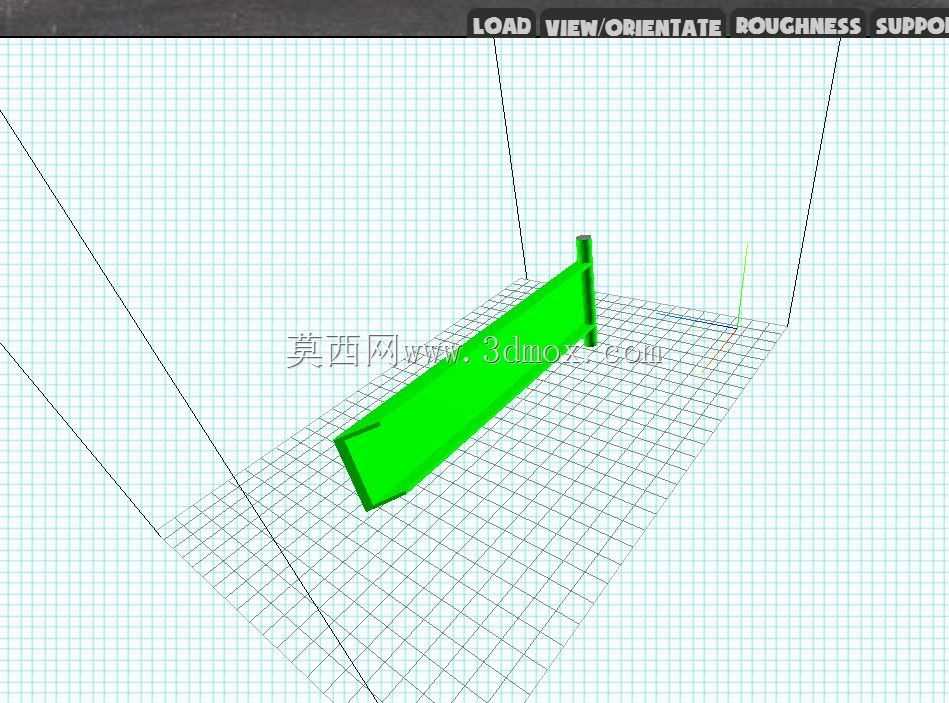

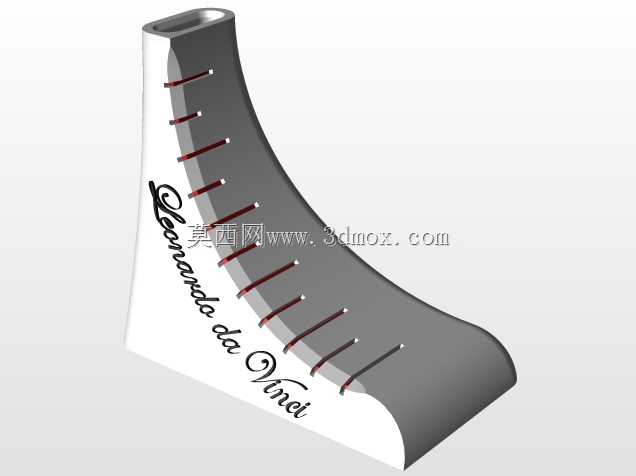

这款风速检测装置的设计脱胎于经典机械设计构想，整体采用立式弧形支架搭配悬垂摆杆的结构形式，在户外气象观测、校园科普教学、小型实验台风速标定场景中都能适配使用。装置的核心检测逻辑是依靠气流推动悬垂摆杆产生偏转，弧形支架上的刻度对应不同风速下的摆杆偏移角度，使用者可直接通过摆杆指向的刻度读取实时风速数值，无需额外供电即可完成基础风速检测，在无外接电源的野外临时观测场景下实用性突出。设计过程中优先考虑了结构的一体成型可行性，支架顶部的镂空三角加强筋在降低整体重量的同时，保证了支架上端的结构刚性，避免长期使用后出现横梁下弯变形导致摆杆卡滞的问题；弧形刻度面与摆杆旋转中心的同轴度是设计时重点管控的尺寸公差，若同轴度偏差超过0.2mm，摆杆摆动过程中会与刻度面产生摩擦，直接导致检测数值出现偏差。装置整体底座采用加宽圆弧设计，放置在水平台面上时无需额外固定即可保持稳定，底座与支架过渡位置做了大圆角处理，既消除了3D打印过程中的应力集中问题，也避免尖锐边角造成使用划伤。摆杆与顶部横梁的连接采用小间隙轴孔配合，装配后摆杆可在重力作用下自然回正，无外力作用时始终指向刻度零点位置，连接轴的直径经过反复校核，既保证足够的抗弯折强度，也不会因轴径过大增加转动阻力。弧形支架侧面预留的标识区域可根据使用需求喷涂刻度数值或标识内容，整体结构无复杂装配件，所有部件均可通过一体加工或3D打印完成制作，后期维护仅需定期清理转轴位置的积灰即可保证转动顺畅，适合作为科普教具帮助学习者理解流体力学与机械偏转检测的基础原理，也可作为小型气象站的辅助检测装置完成日常风速观测。
