EXTECH激光光电接触式手持转速计

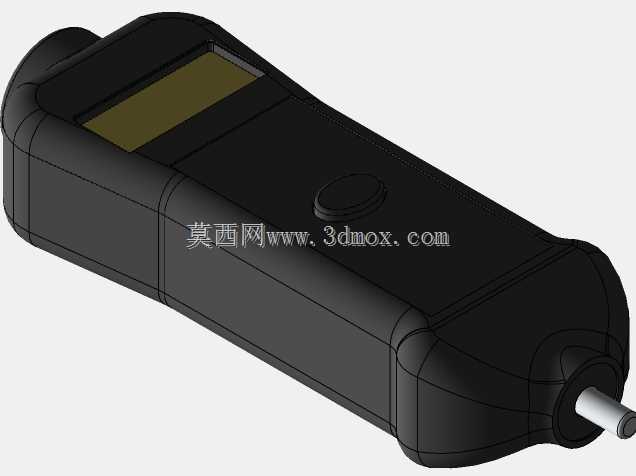

这款手持转速计的建模还原了EXTECH Instruments旗下激光光电/接触式两用转速测量设备的完整结构，在建模过程中优先考虑了手持检测类设备的人机交互逻辑与工业现场适配性。从实际应用场景来看，这类转速计广泛覆盖生产车间设备运维、实验室传动部件测试、机电产品出厂校验等场景，既可以在不接触运转部件的前提下通过激光反射完成非接触测速，避免高速运转部件带来的安全风险，也可以通过配套接触头抵接转轴端面完成低转速场景下的精准测量，适配从微型电机到大型传动辊轴的不同测速需求。

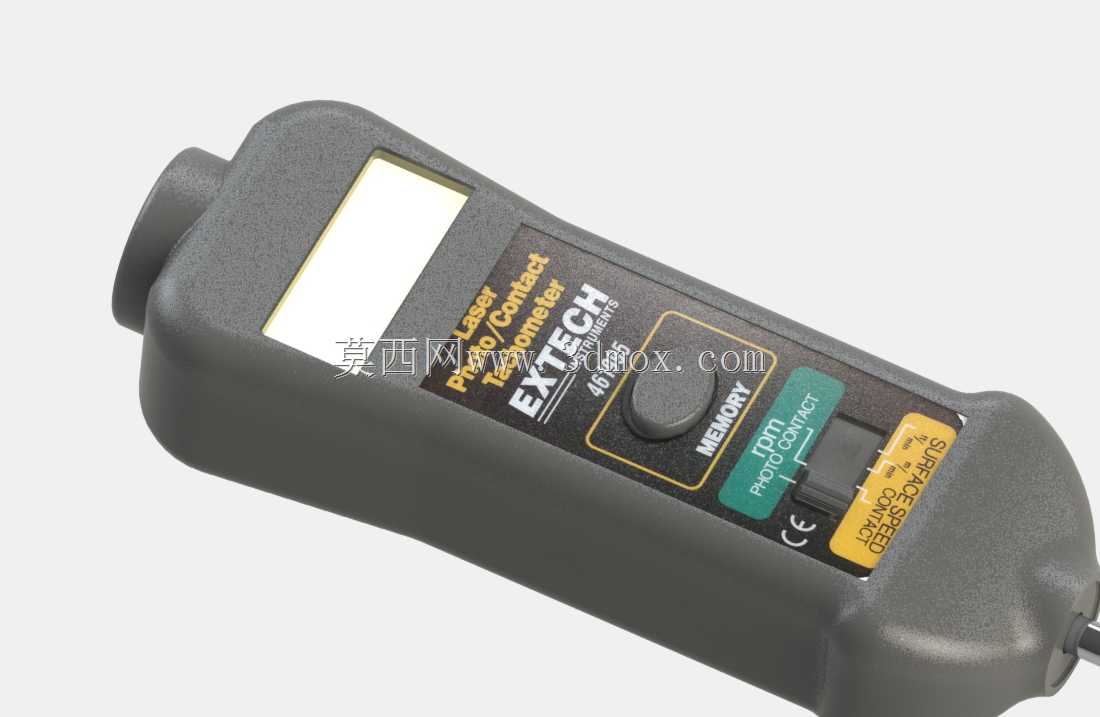

建模时首先梳理了设备的功能分区逻辑：机身采用符合单手握持的弧面收腰造型，握持区域的曲面弧度贴合成年男性手掌自然弯曲形态，整机重量分布偏向检测端，长时间手持检测不易出现腕部疲劳。机身上部的显示屏区域做了内凹遮光设计，避免车间强光直射屏幕导致读数困难，屏幕周边的壳体做了微小的凸起防护边，设备意外跌落时能避免屏幕直接接触磕碰面。功能按键区域按照操作频率排布，最常用的测量触发键设置在握持状态下拇指自然触碰的位置，记忆存储键、模式切换键依次排布在侧方，按键表面做了防滑凸点处理，操作人员佩戴劳保手套也能准确触发操作，不会出现误触。

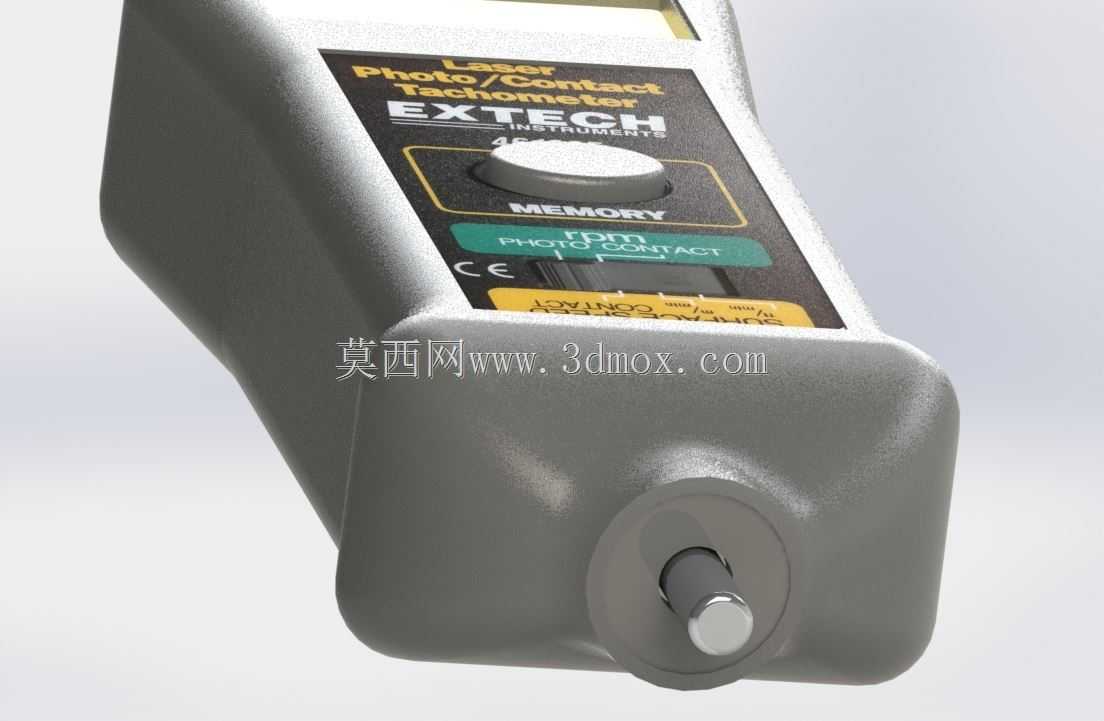

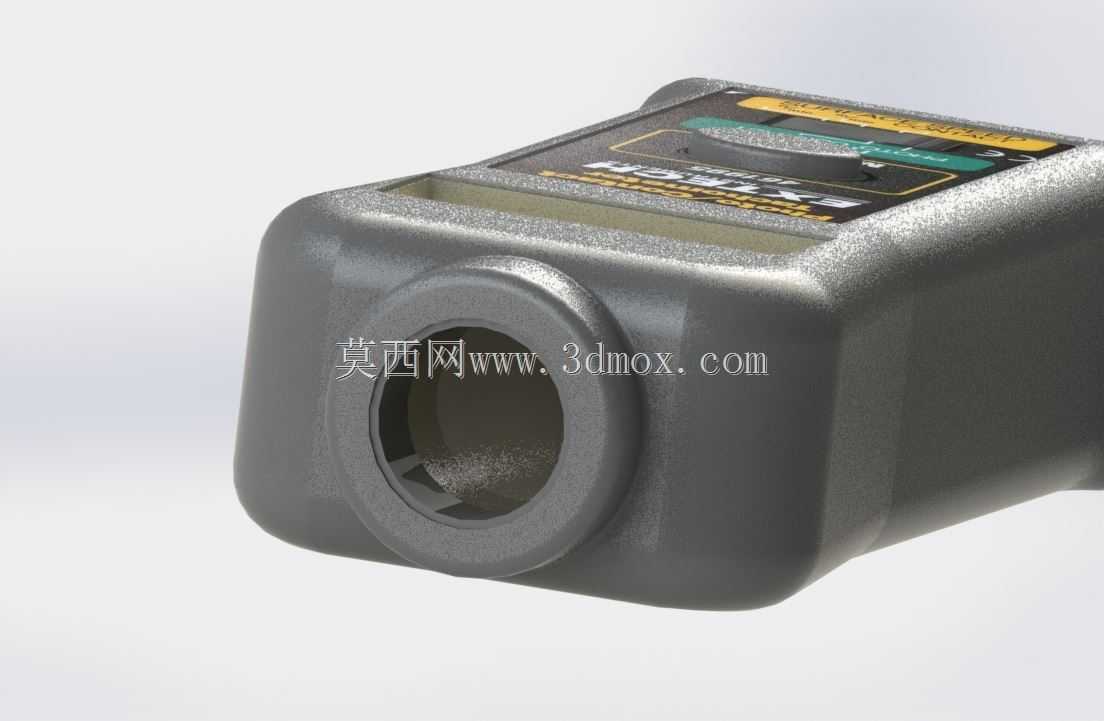

设备的功能切换拨杆做了清晰的档位标识，分别对应激光非接触测速、接触式转速测量、表面线速度测量三个档位，拨杆的阻尼感在建模时通过配合间隙的结构还原做了体现，档位切换时有清晰的到位反馈，不会因为现场振动出现档位自行偏移的问题。机身前端的激光发射与接收窗口做了内凹防护设计，避免日常使用中刮花光学镜片，接触式测量的接头接驳位设置在设备尾端，接驳口做了定位卡槽，配套接触头插入后自动锁止，测量时不会出现打滑脱落的问题。

从安装与适配边界来看，这款手持设备无需固定安装，整机外形尺寸控制在单手握持的合理区间，机身侧面预留了挂绳孔位，操作人员高空作业时可以通过挂绳将设备固定在手腕处，避免坠落。机身壳体的合模线、接口缝隙都做了等宽还原，电池仓设置在机身背部，仓盖采用卡扣式设计，更换电池无需额外工具，适配工业现场快速维护的需求。建模过程中对机身表面的防滑纹理、标识印刷位置都做了1:1还原，所有功能标识的位置与实际设备完全一致，可直接用于检测类设备的操作培训演示、运维工具台账的三维可视化搭建，也能为同类手持检测设备的结构设计提供参考依据，帮助设计人员平衡设备的功能集成度与手持操作的舒适性，避免出现功能按键布局不合理、握持手感差等影响现场使用效率的问题。
