日产Leaf驱动马达逆向扫描结构

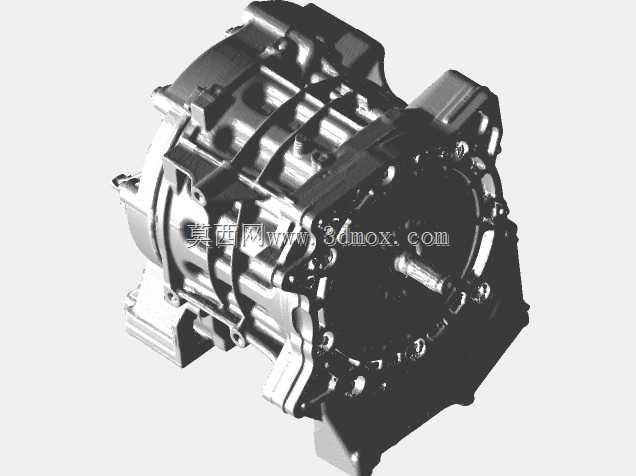

在新能源汽车三电系统的逆向开发、维修替换以及教学实训场景中，驱动马达的三维扫描数据是支撑结构复刻、安装适配验证的核心基础资料，本次呈现的是日产Leaf车型搭载的EM57驱动马达的实体扫描结构。从实际装车用途来看，该部件是车辆动力输出的核心执行单元，负责将动力电池输出的电能转化为机械扭矩，通过传动端连接减速器最终传递至车轮，直接决定车辆的动力响应特性与行驶负载能力。从扫描还原的结构特征来看，该马达采用集成式壳体设计，外壳带有多道环形加强筋结构，既能够提升壳体的结构刚性，抵御车辆行驶过程中产生的振动冲击，也能增大壳体与空气的接触面积，优化工作过程中的散热效率，避免持续高负载运行时出现过热退磁的问题。输出轴端采用花键结构设计，能够保证与减速器输入轴的同轴度配合，传递大扭矩时不会出现打滑松脱的问题，轴端周边均匀分布的螺栓安装孔位，严格匹配原厂装配的孔位公差，可直接用于安装支架的适配设计。端盖与主壳体的结合面采用止口定位结构，能够保证装配时的同轴度精度，同时为密封结构预留了均匀的压合空间，避免运行过程中出现内部润滑介质渗漏或者外部水汽、粉尘侵入腔体的问题。壳体侧面预留的安装支脚带有标准化的螺栓过孔，其安装孔位的中心距、安装面的平面度都通过扫描完整还原，在做替换件开发或者改装适配时，不需要反复测量实车安装边界，可直接将扫描数据导入三维软件中做干涉检查，验证配套支架、周边线束以及冷却管路的布置空间。针对新能源汽车维修领域的从业者而言，这类扫描数据可以用于定制加工替换壳体、维修工装的设计，不需要反复拆解原车部件做测量，大幅缩短维修配件的开发周期；对于职业院校的新能源汽车教学场景，该扫描模型可用于拆解展示马达的外部结构特征，帮助学员理解驱动单元的安装逻辑与结构设计要点；在整车改装的动力适配环节，设计人员可以直接基于该扫描数据评估马达在机舱内的布置空间，确认与悬置支架、冷却系统、高压线束的安装间隙，避免实车装配时出现干涉问题。整个扫描结构完整还原了马达外部的所有装配特征、安装边界与外形轮廓，所有曲面的过渡、安装面的位置关系都与实车部件保持一致，能够满足不同场景下的结构设计、适配验证、教学演示的使用需求。
