带安装底座外啮合齿轮油泵结构设计

这款齿轮泵属于容积式液压动力元件，在中小型液压系统、设备集中润滑回路、低压流体输送场景中应用十分广泛，常见于小型机床的润滑供油单元、工程机械的辅助液压回路、轻工设备的流体增压输送工位，依靠啮合齿轮的容积变化完成流体的吸入与加压输出，相比叶片泵、柱塞泵，其结构简单、抗污染能力强，对低粘度润滑介质、轻质液压油的输送适配性更好，日常维护成本更低。

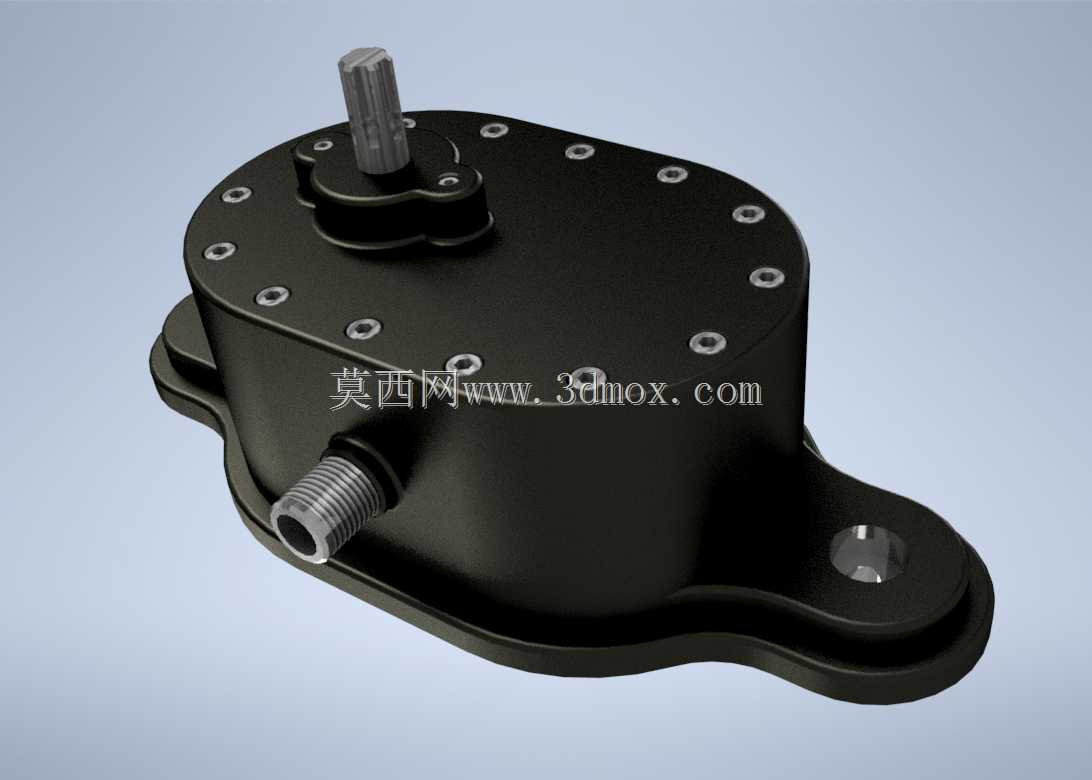

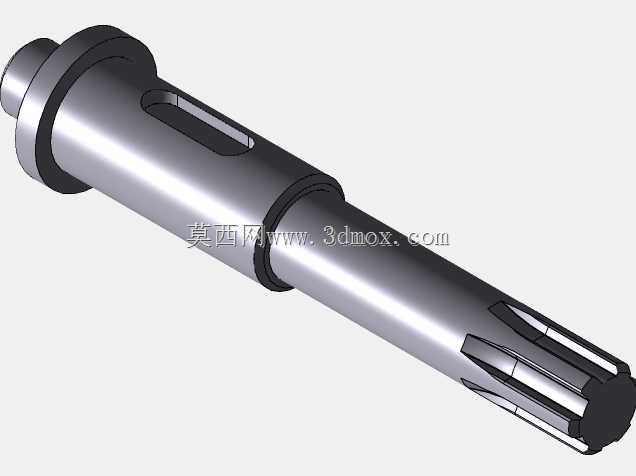

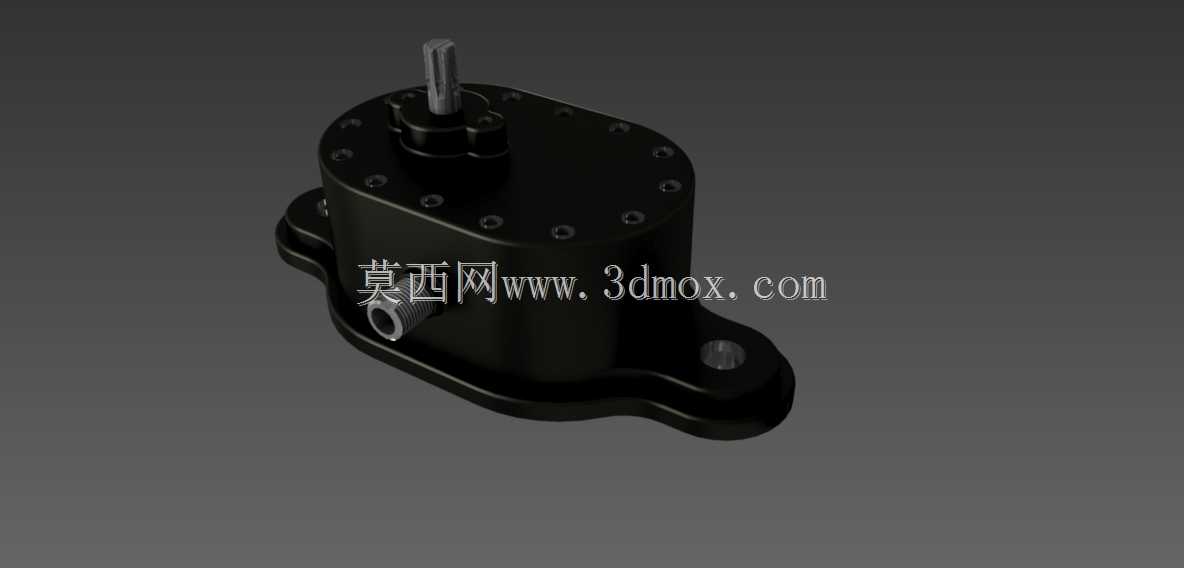

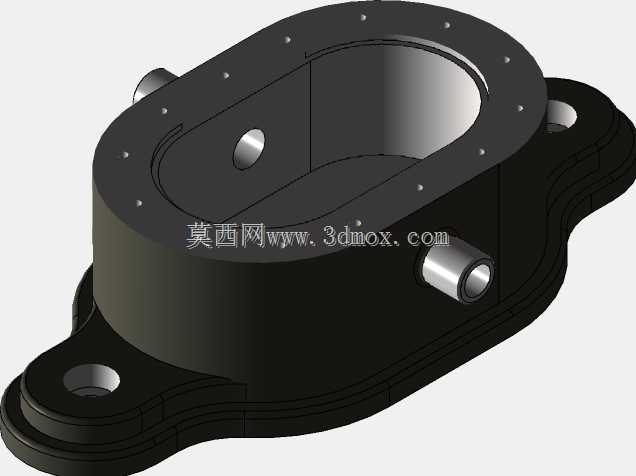

从结构设计逻辑来看，整体采用一体化铸造壳体搭配侧置安装耳座的布局，输入轴从壳体上端伸出，可通过联轴器与驱动电机直连，也可通过同步带轮、齿轮副完成动力输入，适配不同安装空间的动力接入需求。壳体上的螺栓孔沿端盖周向均匀分布，可保证端盖与壳体结合面的压紧力均匀，避免高压工况下出现结合面渗漏问题，进出油口采用侧置螺纹接口设计，可直接对接标准液压管路，无需额外加装转接法兰，减少管路装配的累计误差。

安装边界方面，底部两个带安装孔的支撑耳座为一体铸造成型，安装孔的中心距、孔径尺寸适配常规通用安装支架，安装时只需保证输入轴与驱动轴的同轴度误差在允许范围内，即可避免轴封偏磨、运转异响问题。齿轮副采用渐开线圆柱直齿设计，齿侧间隙控制在合理区间，既可以保证运转时齿轮不会出现卡滞，又能将内泄漏控制在允许范围内，保证容积效率满足工况要求。

功能特性上，这款泵的额定工作压力适配低压润滑、辅助液压回路的使用需求，运转时齿轮啮合平稳，流量脉动相比同规格摆线泵更小，输出流量稳定性更好，可满足需要稳定供油的润滑场景使用。壳体内部的流道经过圆滑过渡处理，可减少流体在壳体内的沿程压力损失，降低流体湍流带来的运转噪音。轴端采用接触式密封结构，可有效防止介质从轴伸位置渗漏，同时阻挡外部粉尘、杂质进入泵体内部，延长齿轮与轴套的使用寿命。

在实际选型适配时，可根据系统所需的流量、工作压力匹配对应转速的驱动单元，安装时需注意进油口的管路通径不小于泵体接口通径，避免进油阻力过大造成吸空、气蚀问题，日常使用时需定期检查进出油口的密封状态、安装螺栓的预紧力，保证设备长期稳定运行。
