压力式自动反冲洗原水过滤装置

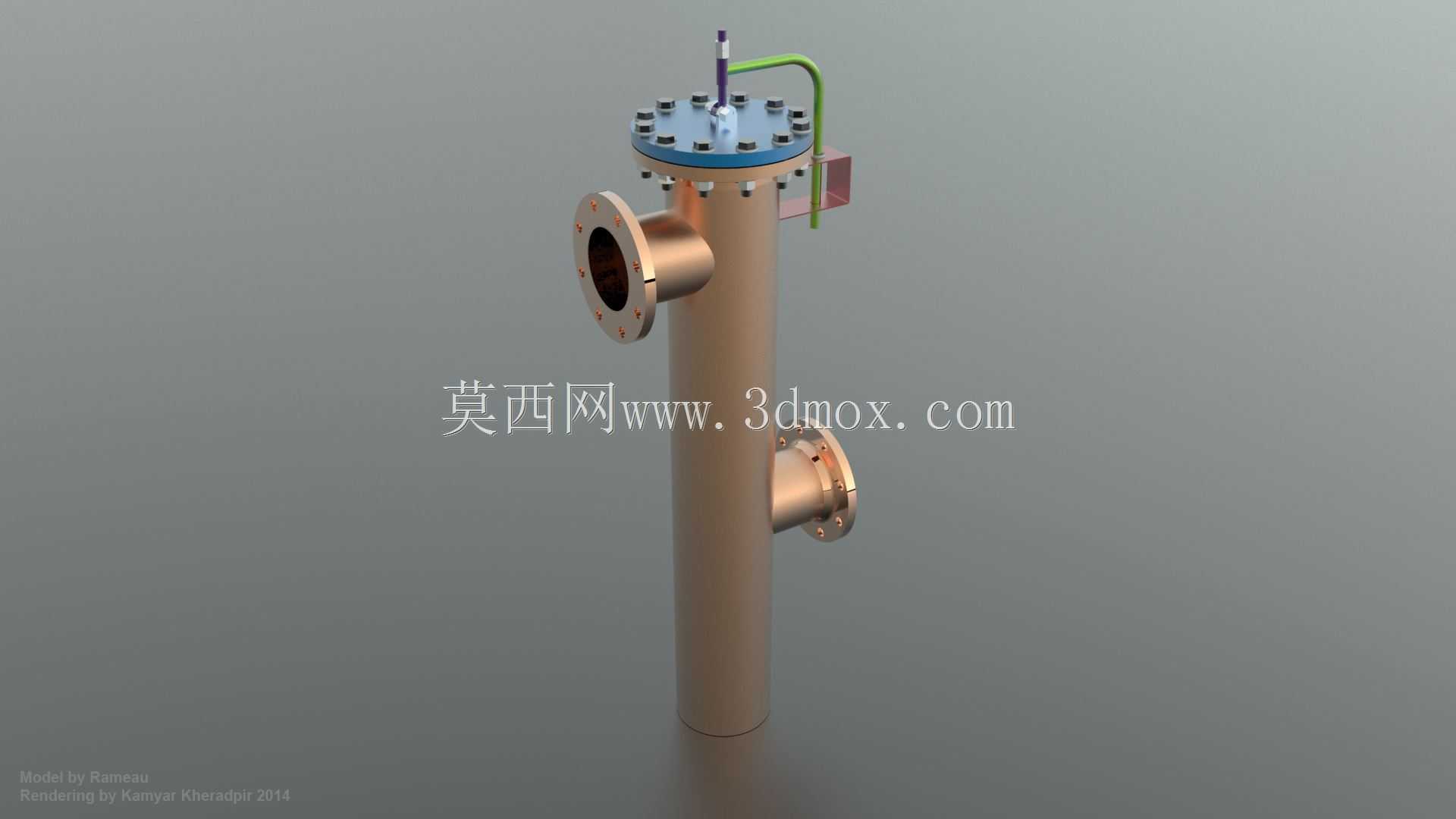

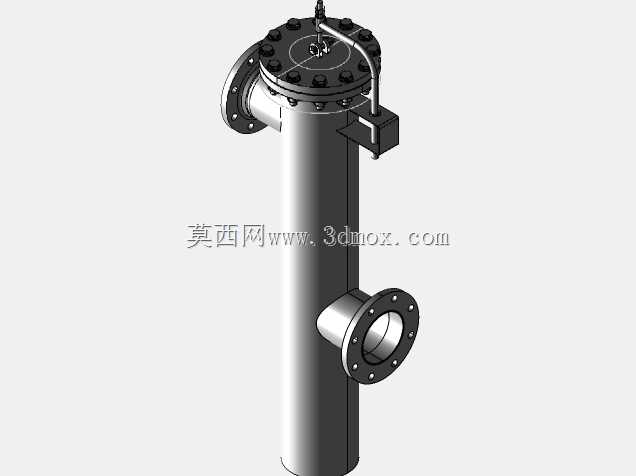

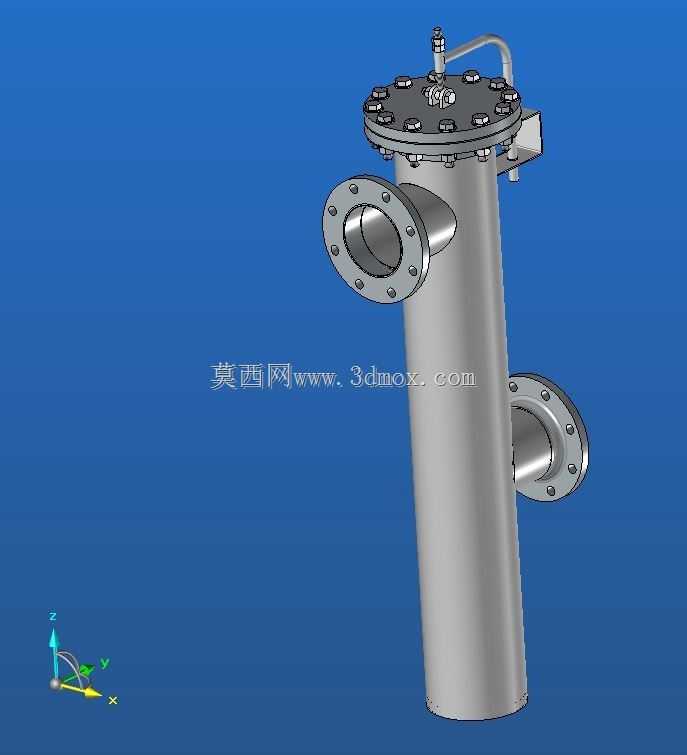

在地表水取水、矿井涌水处理、河道取水预处理这类工况里，进水携带的泥沙、悬浮物、生物碎屑很容易在常规过滤单元的滤层表面形成致密堵塞层，常规固定滤床过滤器运行几小时就会出现压差异常升高、通流能力骤降的问题，需要停机拆洗滤件，连续供水的工况根本没法接受这类中断。这款压力驱动的自清洗过滤装置，就是针对这类高悬浮物原水场景设计的，整套结构依托立式承压罐体搭建，所有过流部件都按承压工况做了壁厚校核，能直接串接在带压供水管网里，不需要额外设置中间水箱和二次提升泵组，减少了系统的动力冗余。从结构布局来看，罐体顶部集成了旋转式冲洗臂组件，冲洗臂的出水喷嘴正对滤元的上端面，当滤层表面截留的杂质积累到设定压差阈值时，不需要排空罐内水体，也不需要停机断流，只需要打开排污管路的控制阀，罐内自身的带压水体就会从滤元内侧反向穿过滤层，把截留在滤层表面的杂质冲起，顺着旋转的冲洗臂导流到排污口排出，整个反冲洗过程单组滤元的冲洗时长仅需数十秒，期间其余滤元仍然保持正常过滤状态，能实现连续供水不中断。设计阶段首先锚定的是安装边界的适配性，罐体采用立式圆柱加椭圆形封头的结构，底部设置三个均匀分布的支腿，支腿的安装孔位按常规工业设备的地脚螺栓间距做了标准化设计，进水口设置在罐体下部的侧方位，出水口设置在上部侧方位，排污口居中布置在罐体底部，所有外接法兰的公称压力和通径都匹配常规工业给排水管路的标准规格，现场对接时不需要额外做变径转接。顶部的驱动组件做了防水密封处理，冲洗臂的旋转轴采用耐磨衬套支撑，不需要额外配置外接动力源，完全依靠反冲洗水流的反作用力驱动臂体旋转，减少了额外的电气控制点和故障点。滤元的排布采用圆周均布的方式，围绕中心轴均匀布置在罐体内的支撑板上，每根滤元的上端都设置定位压盖，更换滤元时只需要拆开顶部的快开人孔，就能逐根取出滤元做更换或者深度清洗，不需要拆解整个罐体的管路连接。在实际工况适配中，这类装置可以直接处理河道、引水渠、矿井钻孔涌出的原水，进水悬浮物浓度允许在较高区间波动，过滤后的出水可以直接供给后续的精处理单元，或者作为生产循环水、井下防尘供水的水源，相比传统的砂石过滤池，这套装置的占地面积仅为同处理能力砂石滤池的五分之一，安装不需要做大型混凝土基础，撬装到位后接好管路就能投用。罐体侧面设置了观察视镜，日常巡检时可以直接观察罐内滤层的污染状态和反冲洗的效果，不需要停机开盖检查。顶部的排气阀在设备初次投用的时候可以快速排尽罐内的空气，避免气阻影响通流效率，底部的排污口除了反冲洗排污之外，也可以在设备长期停运的时候排空罐内的存水，避免冬季低温冻裂罐体。整套结构的受力点都做了加强处理，支腿和罐体的连接位置设置了加强筋板，承受满水重量和管路水锤冲击的时候不会出现焊缝开裂的问题，滤层的过滤精度可以根据实际出水要求更换不同精度的滤元，适配从粗滤到精滤的不同工况需求，不需要改动罐体的主体结构。
