三脚架式自动瞄准喷水灭火装置

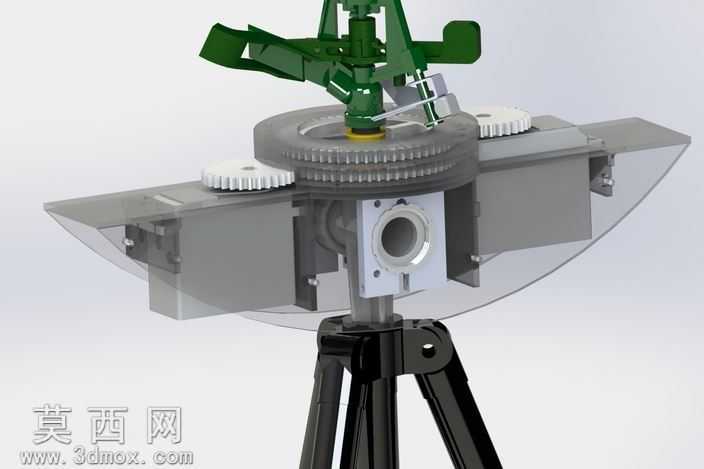

本作品为自动瞄准喷水灭火装置的三维设计成果，采用SolidWorks完成全参数化建模，整体结构以三脚架作为稳定支撑基座，上方依次布设回转传动机构、喷淋执行组件与角度调节结构，各部件建模严格遵循机械装配逻辑，所有配合关系均按照实际生产装配要求设置，可直接用于结构验证与运动仿真。建模过程中，对齿轮传动副做了精细化齿形绘制，大直径主齿轮与两侧小传动齿轮的啮合参数完全匹配标准模数设计，保证回转瞄准动作的传动精度；喷淋主体的腔体结构做了壁厚均匀化处理，进水接口采用标准法兰连接尺寸，可适配常规消防供水管道。渲染阶段针对不同部件赋予对应材质：三脚架支腿采用哑光黑色工程塑料材质，还原便携支撑件的耐磨质感；传动齿轮与金属壳体采用银灰色磨砂金属材质，体现机械结构的工业质感；顶部喷淋头组件采用深绿色工程塑料材质，区分功能模块的同时还原户外消防设备的常用配色；透明挡水弧板采用半透明聚碳酸酯材质，设置合适的折射与反射参数，还原透明防护件的视觉效果。设计思路围绕自动瞄准灭火的核心功能展开，通过齿轮回转机构实现水平方向360度范围内的火源瞄准，顶部摇臂式喷淋头可实现俯仰角度调节，配合两侧的防护挡水结构，可在喷水时将水流精准导向火源方向，避免水流散射造成的水压损失；整体结构采用模块化设计，支撑模块、传动模块、喷淋模块可独立拆分，便于后期维护与部件更换，所有标准件均采用国标通用规格，降低生产制造成本。模型完成后通过干涉检查验证，所有运动部件无装配干涉，可模拟完整的水平回转、俯仰调节、喷水作业的全流程动作，可作为智能消防设备研发的结构参考原型。
