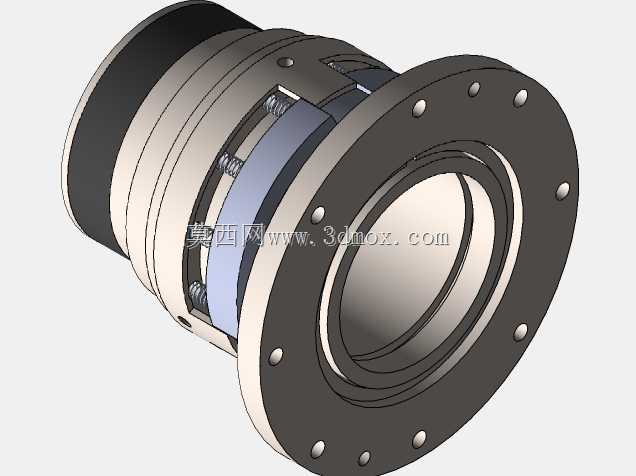

集装式泵用机械密封结构设计

该密封组件主要应用于流程工业离心泵、化工泵、清水泵等旋转流体输送设备的轴端密封位置，替代传统填料密封或分体式机械密封，解决泵运行过程中输送介质沿旋转轴向外泄漏的问题，可适配清水、弱腐蚀性流体、润滑油等多种常规输送介质工况，在市政供水、化工流程、循环水系统、暖通配套泵组中都有广泛适配空间。从功能特性来看，该结构为集装式设计，出厂时已完成动环、静环、弹簧补偿机构、法兰定位座的预装与间隙校准，现场安装时无需现场拆分调整弹簧压缩量，仅需通过法兰端的螺栓孔与泵体密封腔端面对接，将轴套锁紧在泵轴对应位置即可完成装配，能大幅降低现场安装的技术门槛，避免因人工调整压缩量不当导致的密封面偏磨、早期泄漏失效问题。密封的动环与静环采用配对研磨的密封端面，依靠弹簧组件提供的预紧力与介质运行时产生的端面压力，让两个密封端面保持贴合的薄液膜状态，既实现密封介质的零逸出控制，又能通过液膜带走端面摩擦产生的热量，避免干磨烧损。设计过程中优先考虑了安装边界的通用性，法兰端采用圆周均布的螺栓孔布局，可适配常规标准泵型的密封腔安装尺寸，轴套的内孔尺寸匹配常用泵轴直径范围，整体轴向长度控制在紧凑区间内，无需对原有泵体的密封腔进行扩腔改造即可直接替换原有密封件。结构上的弹簧组件采用周向均布布置，避免单弹簧结构在轴高速旋转时产生的偏心力矩，保证密封端面受力均匀，即使泵轴存在少量径向跳动或轴向窜动，补偿机构也能及时跟进调整，维持密封端面的贴合状态。外侧的法兰座集成了静环定位与防转结构，避免静环随轴跟转导致的密封面异常磨损，轴套与动环之间设置了辅助密封圈，阻断介质沿轴套与轴间隙的泄漏路径，各静密封点均采用耐介质的弹性密封件，适配不同工况的温度与介质兼容性要求。在实际选型应用中，该结构可承受常规泵用工况的压力与转速范围，相比分体式密封，能减少70%以上的现场安装调试时间，同时降低因安装失误导致的密封故障率，适合设备运维、泵类改造、新泵配套等场景的结构参考与选型使用。
