12V直流减速电机三维结构设计

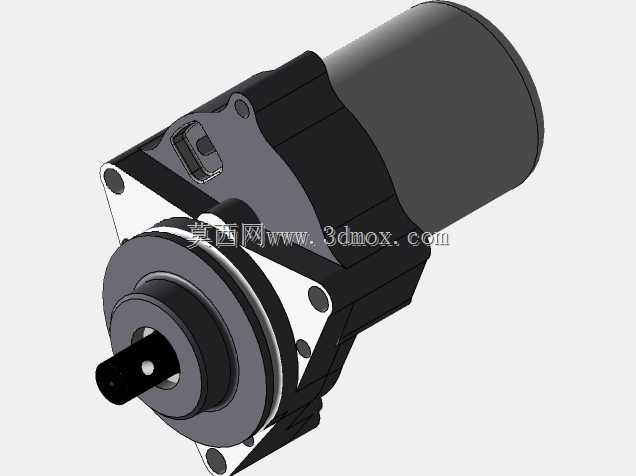

这款12V直流减速动力单元，常被应用在小型自动化输送线、智能仓储分拣模组、家用小型清洁设备、车载辅助执行机构这类对供电电压、安装空间有明确限制的场景中，作为整套设备的动力输出核心，它需要在有限的体积内兼顾低转速大扭矩的输出特性，匹配低压直流供电的使用环境，避免额外增设高压供电模块带来的成本与安全隐患。从结构设计逻辑来看，模型还原了直流有刷电机本体与行星减速端的集成式布局，电机尾部的圆柱腔体为定子磁钢与转子绕组的容纳空间，前端的方形安装法兰是整套部件的安装基准，法兰上预留的四个通孔对应安装螺栓的穿装位置，设计时需要注意安装面的平面度公差，避免螺栓锁紧后壳体出现形变，卡滞内部减速齿轮组。输出轴采用单扁位结构，配套传动件安装时无需额外加工键槽，靠扁位的面接触传递扭矩，能适配小扭矩场景下的快速装配需求，轴端预留的径向孔可穿装开口销，防止配套的传动轮在运转过程中出现轴向窜动脱落。减速端的齿轮组采用多级行星减速排布，在模型的结构拆分逻辑里，每一级行星架的定位台阶、齿圈与壳体的过盈配合位置都做了还原，设计选型时可以直接参考内部齿轮的模数、齿宽参数，校核额定输出扭矩是否匹配负载需求，不用再反复测绘实物的内部结构。安装边界上，方形法兰的对角安装孔距、输出轴的伸出长度、电机本体的最大外径都做了等比例还原，在做设备整体布局时，可以直接将该模型导入装配体，核对周边结构件的避让间隙，尤其是电机尾部的圆柱区域，要预留足够的散热空间，避免长时间满负载运转时热量堆积，影响绕组绝缘寿命。实际应用中，这类集成式减速直流电机不需要额外搭配独立的减速箱，能大幅缩减设备的动力端安装空间，法兰安装的方式也能保证输出轴与负载端的同轴度，减少运转过程中的径向跳动，降低传动噪音。模型的壳体分模线、端盖扣合位置、接线端的预留槽位都按照实物结构做了还原，做结构设计时可以直接参考接线端的出线方向，规划设备内部的走线路径，避免装配时出现线缆与周边运动部件干涉的问题。
