混合动力车用高性能动力电池包结构

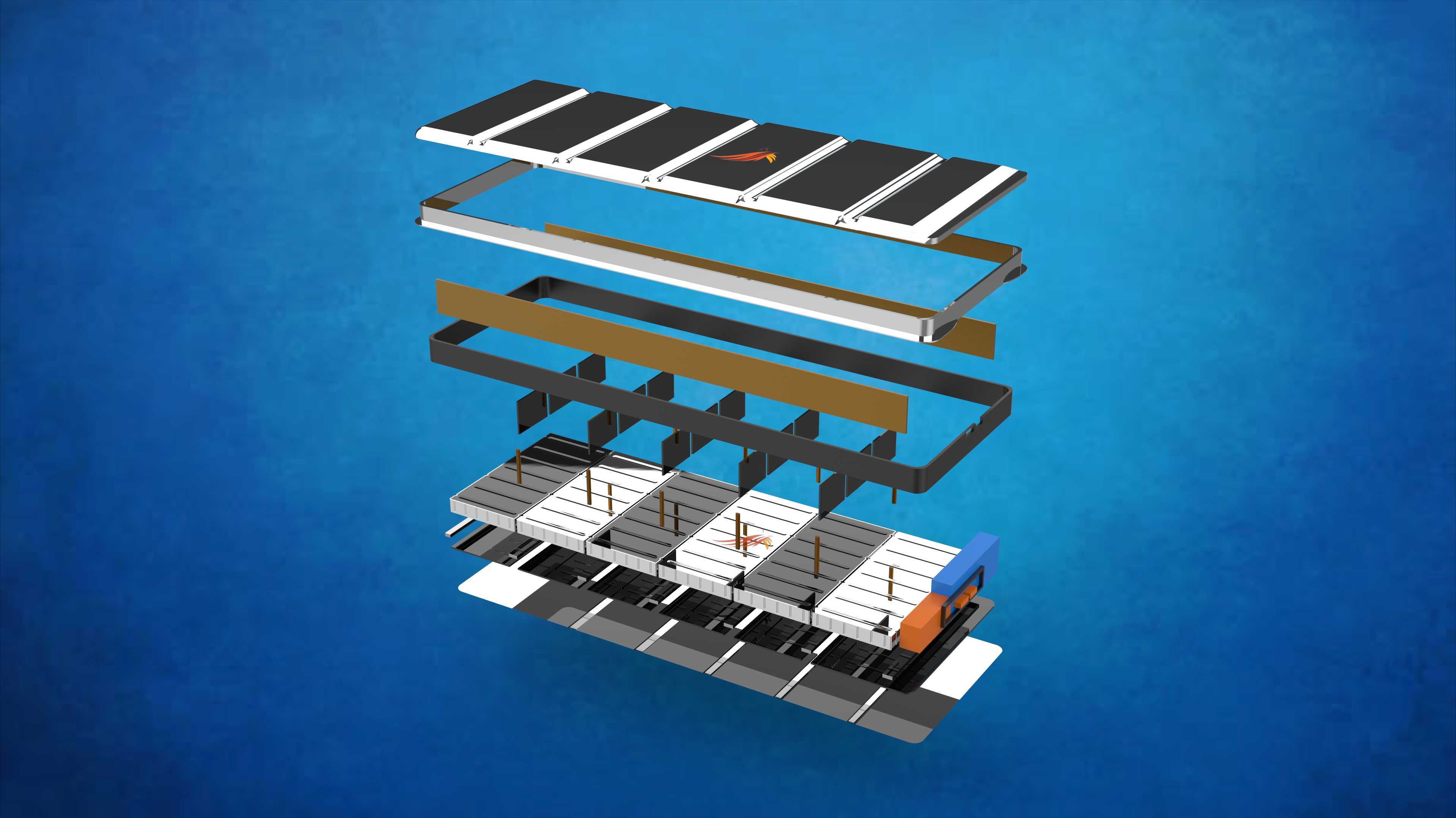

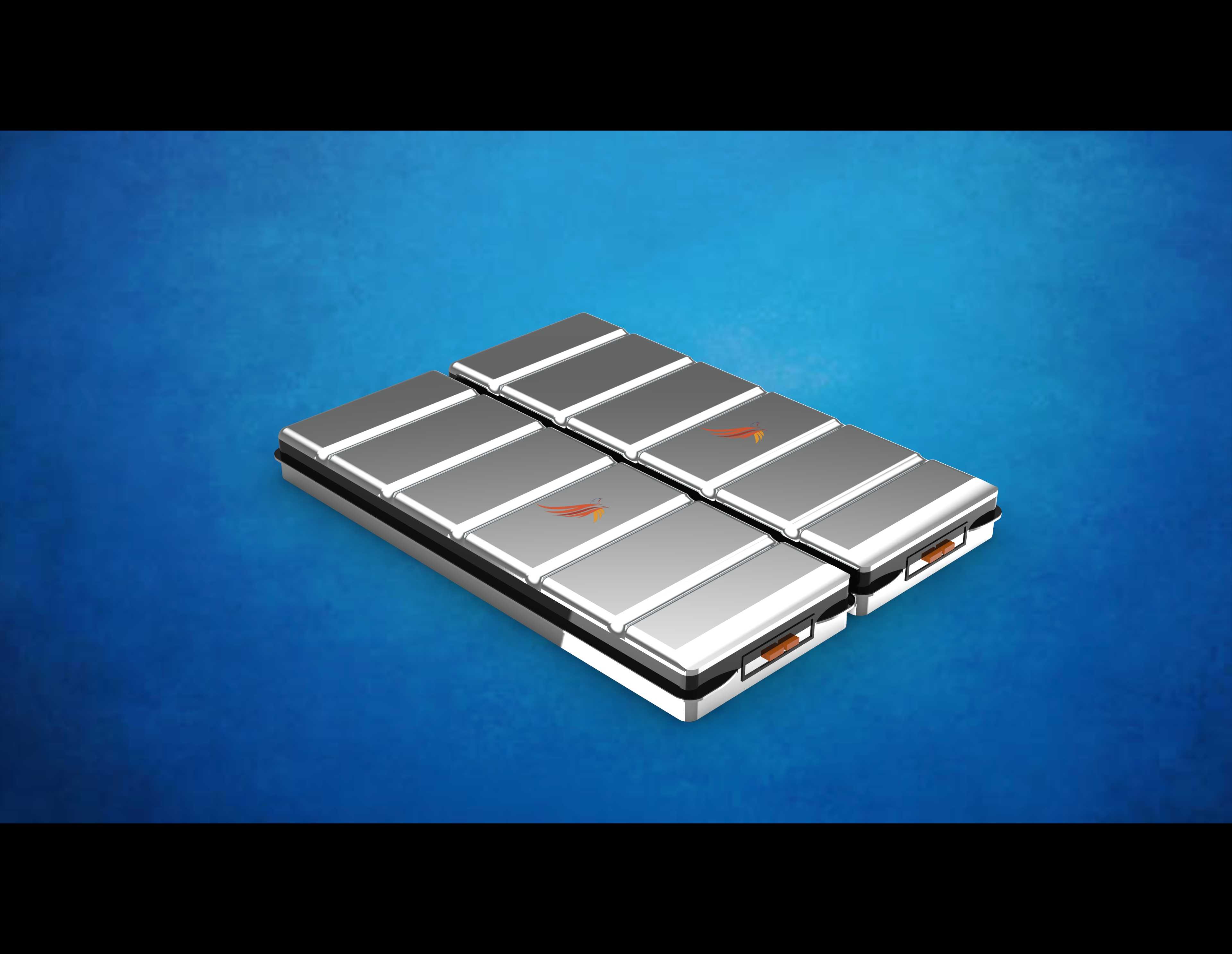

这款电池包结构主要面向混合动力乘用车型的动力储能需求，适配整车前舱或底盘中部的安装空间，在整车动力系统中承担启停能量回收、低速纯电驱动、加速工况辅助动力输出的核心作用，可覆盖城市通勤、高速巡航、频繁启停等多场景下的充放电循环需求。从结构分层设计来看，整体采用堆叠式模组布局，上层为模组盖板与汇流排集成区域，中间设置高强度承载框架兼顾结构防护与模组固定，下层为冷却流道、电芯托架与高压接插件安装位，各层之间通过定位销与螺栓实现精准装配，公差配合预留0.2mm的安装间隙，避免整车行驶过程中振动带来的结构干涉。设计过程中优先考虑了冷却系统的布局合理性，冷却流道紧贴电芯模组底部设置，可在大倍率快充、持续高功率放电工况下快速带走电芯产生的热量，保证各电芯温差控制在合理区间，延长电芯循环使用寿命。模组固定框架采用弯折成型的金属结构，在边角位置设置加强筋结构，可承受侧面碰撞、路面颠簸带来的冲击载荷，避免电芯受挤压发生安全隐患。高压输出端设置在模组侧方的独立安装位，与低压信号采集端做物理隔离，减少高压电磁干扰对整车信号系统的影响。安装边界方面，整体包络尺寸适配常规A级混动车型的底盘安装空间，底部预留15mm的离地安全间隙，四周设置的安装吊耳可直接与整车底盘副车架通过螺栓连接，无需额外设计转接支架，可缩短整车动力系统的匹配开发周期。电芯之间设置绝缘隔热垫片，既可以避免单电芯故障时的热蔓延，也能缓冲电芯充放电过程中的轻微膨胀形变，保证模组整体结构稳定性。汇流排采用分层排布设计，正负极汇流排之间设置绝缘隔板，避免短路风险，同时在汇流排表面预留采样点焊接位，方便后续BMS系统的电压、温度采样线束连接。整体结构在满足安全性能要求的前提下，尽可能压缩了不必要的结构冗余，兼顾了能量密度与结构强度的平衡，可直接用于混动车型动力电池系统的方案参考、结构教学或者新方案开发的基础参照。
