欧规USB口快速充电插头结构设计

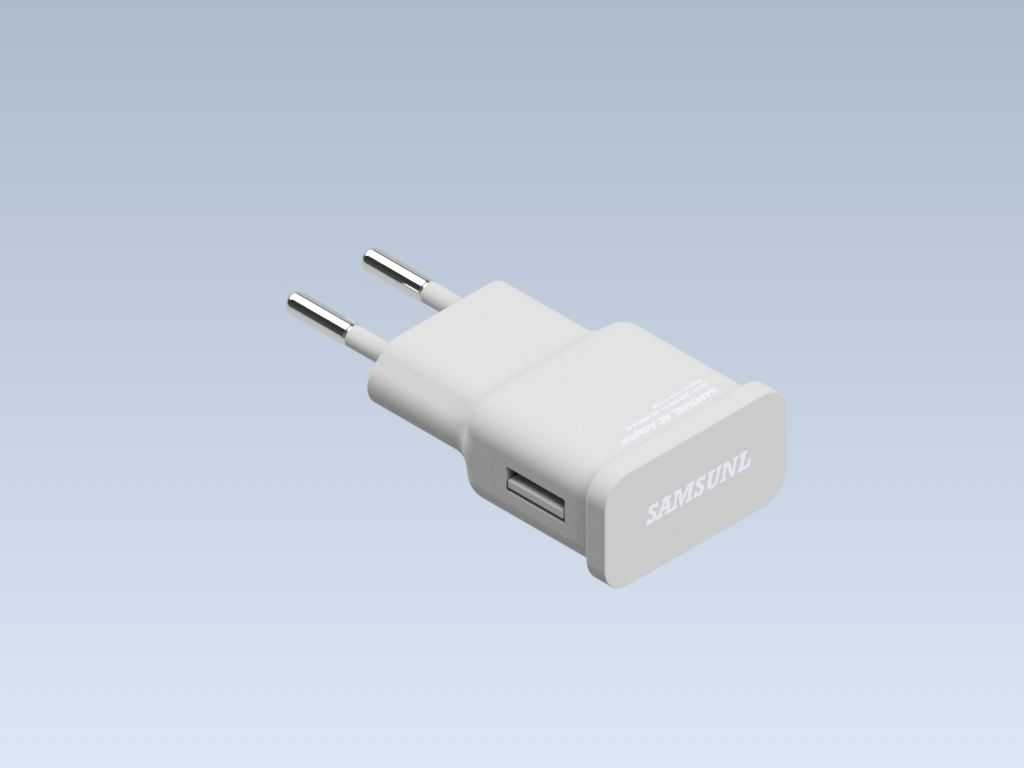

这款欧规插脚的USB输出充电适配器，是消费电子供电配件里的常规品类，日常主要用于给智能手机、小型数码外设、便携穿戴设备提供市电转低压直流的供电转换，在民用消费电子、小型便携设备供电场景中应用极广，不管是居家桌面供电、差旅便携充电，还是办公区域的零散设备补电，都属于高频使用的供电配件。从结构设计层面看，整体采用一体化注塑外壳，插脚为固定式欧规双圆柱插脚，插脚伸出长度、中心间距完全符合欧标市电插座的插接尺寸要求，插脚根部做了限位凸台结构，插入插座后能保证插合深度符合安规要求，避免插脚外露带来的触电风险，同时外壳在插脚侧做了贴合插座面板的平面设计，插合后不会出现歪斜松脱的情况。输出端设置单路USB-A接口，接口位置在壳体端面的居中区域，接口周围做了0.3mm的下沉限位台阶，USB公头插入后能和壳体端面贴合紧密，不会出现接口受力歪斜导致内部焊盘脱焊的问题。内部腔体的空间预留完全适配AC-DC转换电路板、高压滤波电容、变压器组件的排布，壳体壁厚均匀，控制在1.2mm到1.5mm之间，既保证了注塑成型时的流动性，避免出现缺胶、缩痕的外观缺陷，也能满足日常使用中的抗跌落强度要求，从1米高度自由跌落至水泥地面时，壳体不会出现开裂、内部组件移位的情况。壳体的分型面设置在侧面棱线位置，合模线做了细微的圆角过渡，不会出现锋利的合模飞边，握持插拔时的手感更顺滑。整体外形为小方柱造型，边角全部做了R2到R3的圆角过渡，没有尖锐棱角，日常携带时不会刮蹭包内其他物品。插脚的固定结构在壳体内部做了嵌件卡槽，插脚尾部的定位凸台卡入壳体卡槽后再进行注塑封装，能承受100N以上的插拔拉力不会出现松脱。USB接口的金属外壳和内部PCB板做了接地连接设计，满足电磁兼容的相关要求，输出端的电流参数适配常规快充协议的低压输出要求，能给支持对应协议的设备提供稳定的直流供电。在安装边界上，这款适配器插合到墙面插座后，向外伸出的长度控制在合理范围，不会遮挡插座上的其他插孔位置，多设备同时使用时不会出现空间干涉。壳体表面做了细晒纹处理，不容易残留指纹和划痕，日常使用中能长期保持外观整洁。
