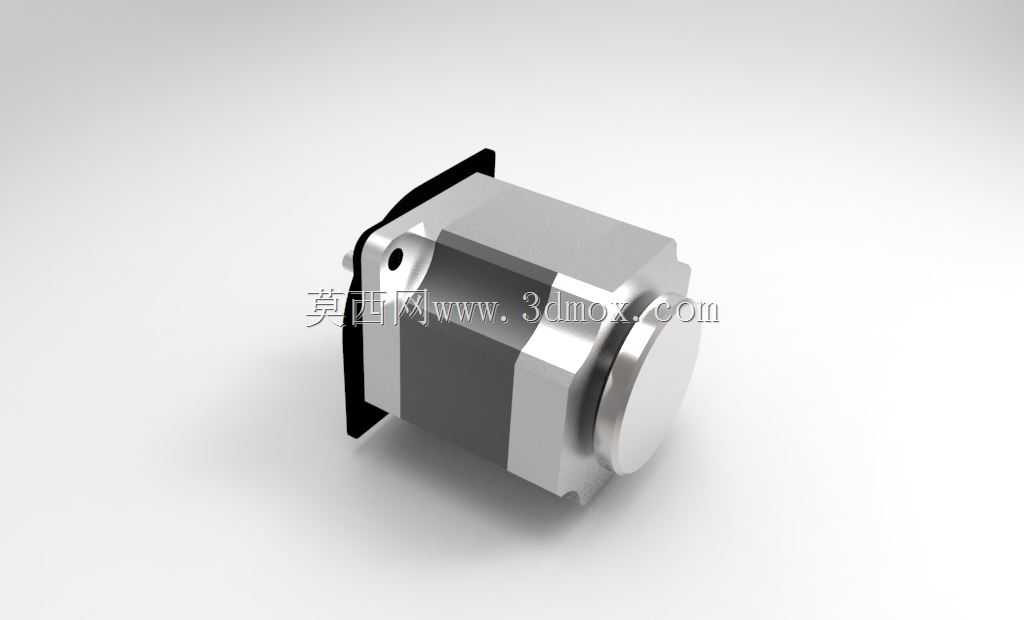

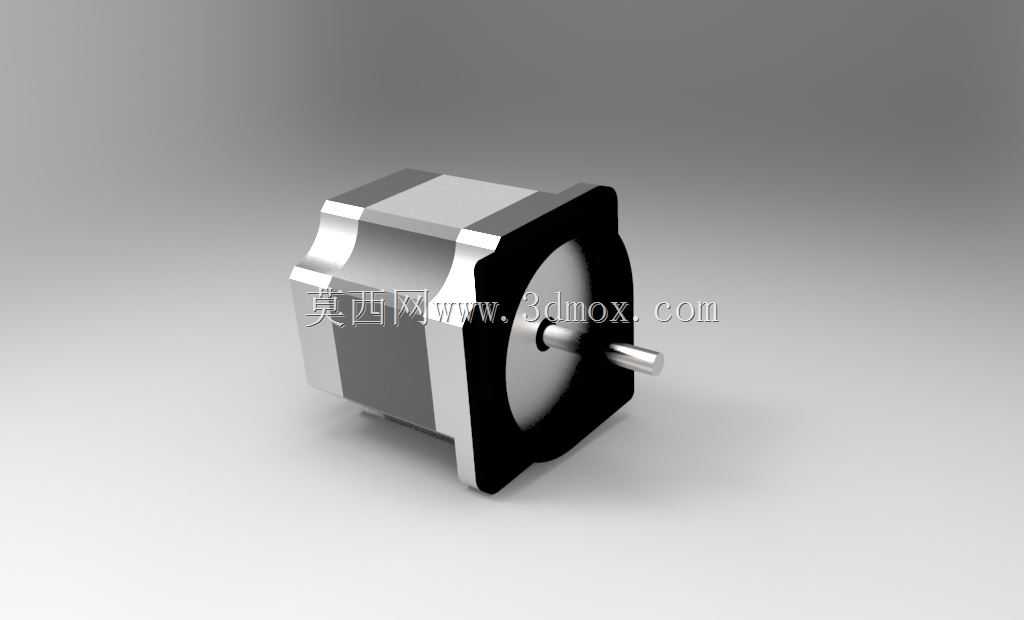

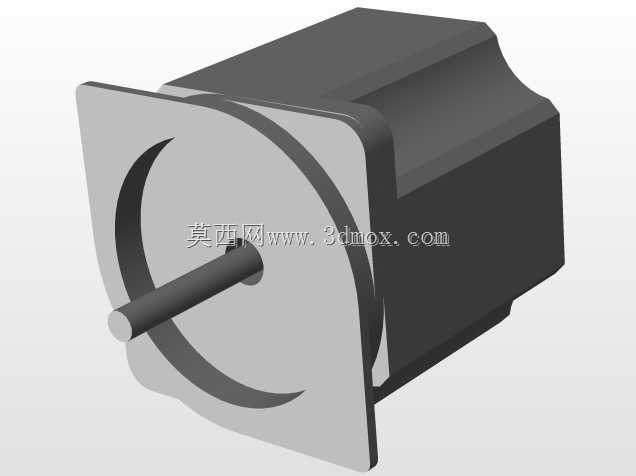

小型步进电机三维结构建模

这款步进电机的三维建模，完全围绕工业现场实际安装与使用需求搭建，在做结构还原的时候，首先考虑的是自动化设备里最常见的安装场景——不管是桌面式3D打印设备的送料轴驱动、小型点胶机的位移平台传动，还是非标自动化工位上的短距离精准分度动作，这类小尺寸步进电机都是核心执行元件，建模时特意把安装法兰的定位止口、安装孔的孔位公差带做了显性化处理，方便选型工程师直接核对安装边界，不用再反复核对二维图纸的尺寸链。从功能特性来看，这类步进电机依靠脉冲信号实现角位移的精准控制，不需要额外的位置反馈元件就能实现开环状态下的定位控制，在低速大扭矩的输出场景下优势明显，建模的时候把定子外壳的散热筋结构、后端出线的防护槽、输出轴的扁位定位结构都做了1:1还原，输出轴的轴径公差、伸出长度都按照常用的安装适配尺寸做了校准，不管是搭配同步轮、联轴器还是小型齿轮，都能直接在装配环境里做干涉检查。设计思路上没有做多余的外观美化，完全按照实物的装配层级拆分结构，从前端盖的轴承安装位、定子绕组的腔体空间，到后端的磁钢限位结构，每一处装配间隙都参考了实际量产电机的工艺要求，比如前端盖和机身的配合止口深度、安装螺丝的沉孔深度，都预留了足够的紧固件安装空间，不会出现装配时螺丝顶到内部绕组的问题。外形尺寸上严格遵循常用的42系列步进电机的安装规范，机身的方形截面边长、安装孔的中心距、输出轴的中心高度都和行业通用标准保持一致，不管是替换现有设备上的同规格电机，还是在新设备设计里做布局排布，都能直接调用模型做整体布局，不用再重新绘制安装轮廓。在做内部结构还原的时候，特意把转子磁钢的分段结构、轴承的安装卡位都做了体现，方便做结构设计的工程师理解这类电机的扭矩传递路径，在做配套的安装支架设计时，能避开电机本体的凸起结构，合理安排走线空间，尤其是侧面的安装定位凸台，建模时保留了实际的拔模斜度，和量产件的注塑、机加工工艺特征保持一致，不会出现模型和实物加工特征不符导致的装配干涉问题。
