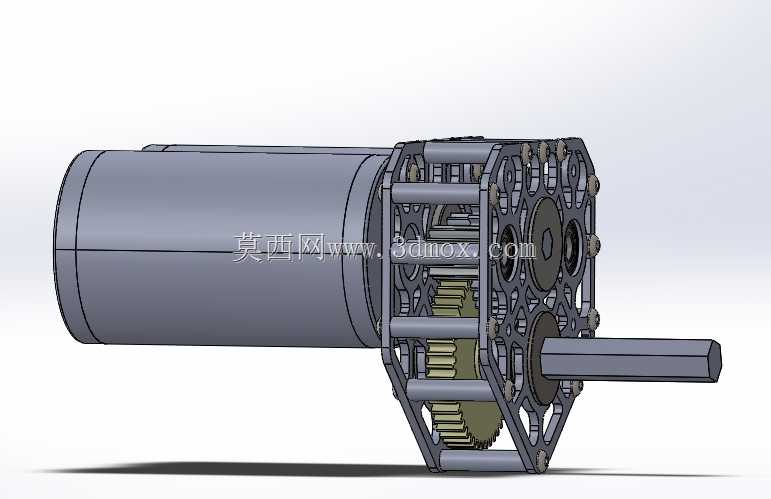

FRC赛事用双电机输入10.95速比减速箱

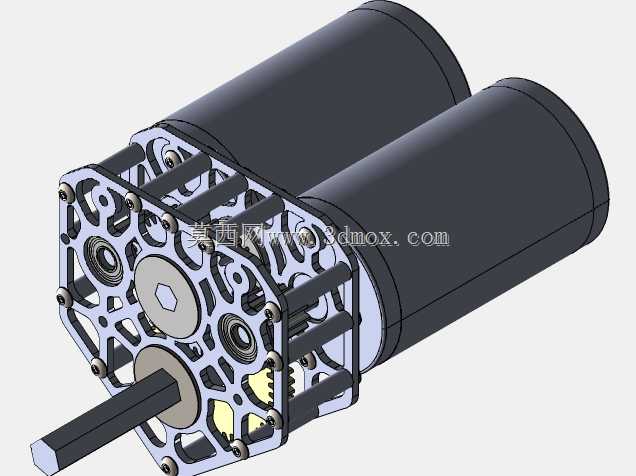

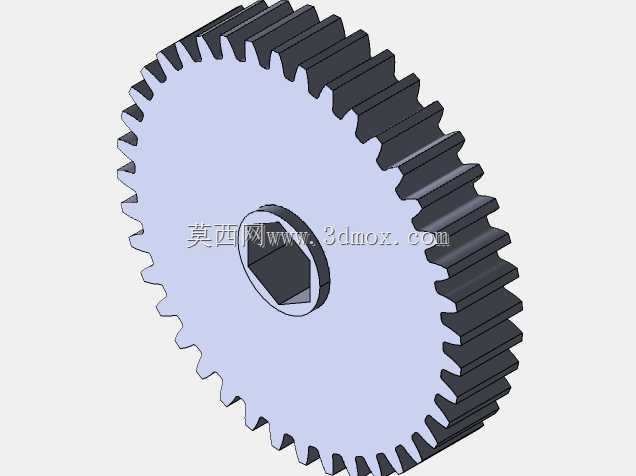

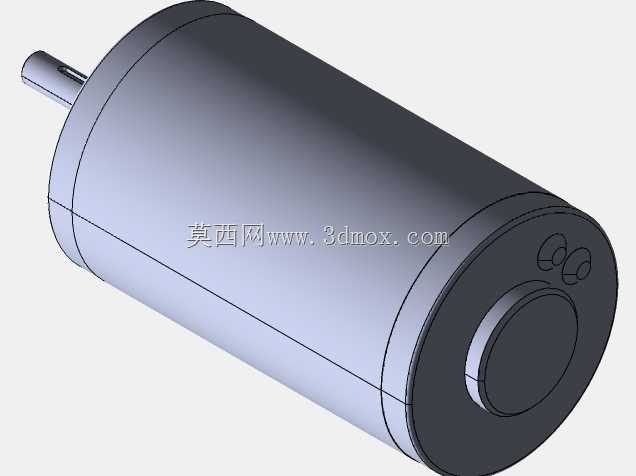

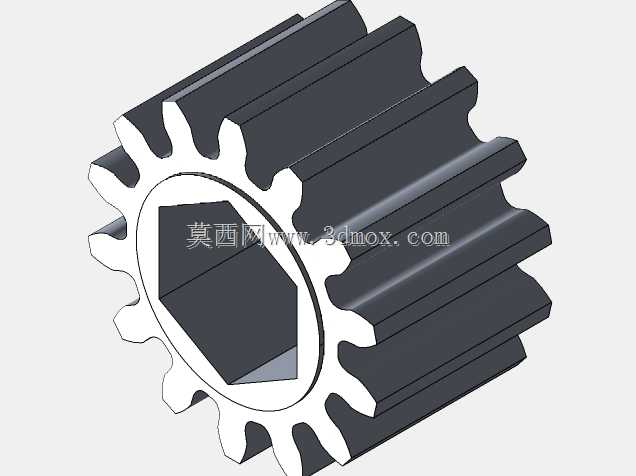

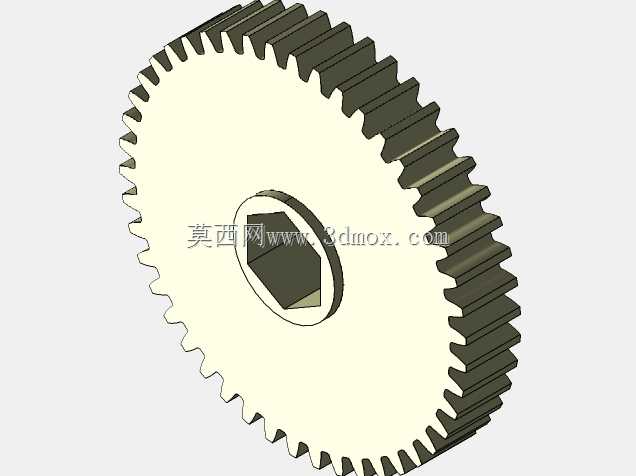

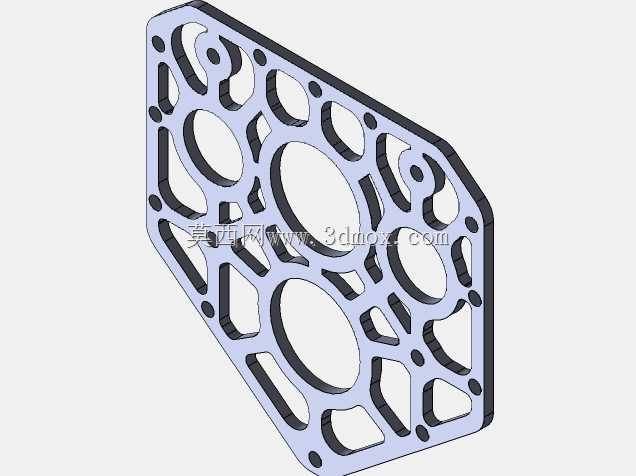

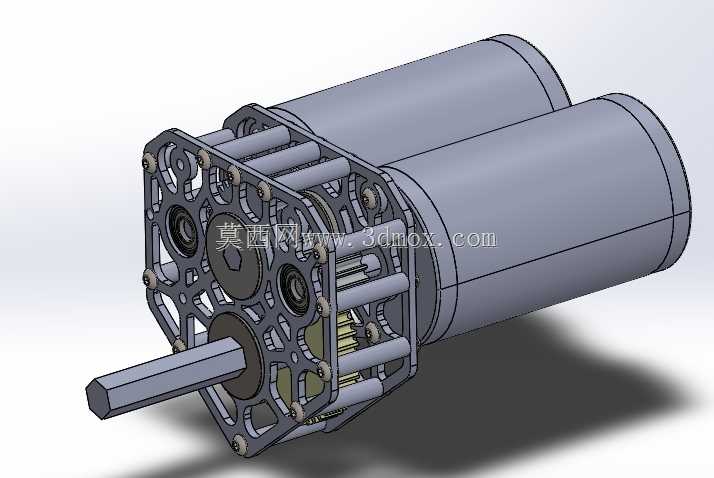

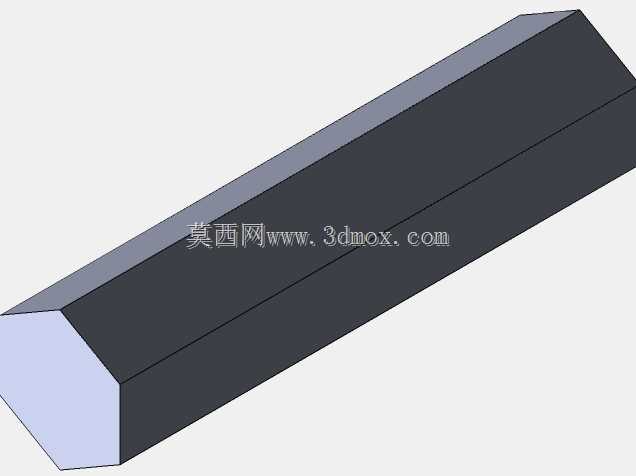

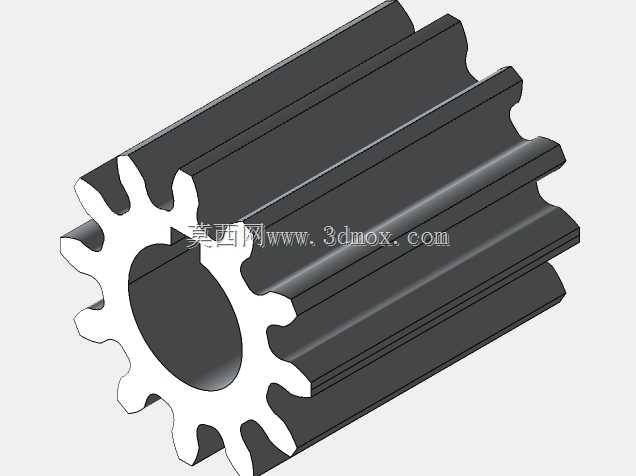

这款减速箱专为FRC机器人竞赛场景开发，适配竞赛中高负载、快响应的动力输出需求，可直接对接竞赛常用的CIM系列电机，双电机并联输入的结构设计，能在不占用过多横向安装空间的前提下，将两台电机的输出扭矩耦合后统一传递，解决单电机动力不足、大电流过载烧损的常见赛场问题。从安装边界来看，箱体采用镂空式端板搭配拉杆锁紧的结构，端板上预留的多组安装孔位完全匹配FRC赛事常用的铝型材安装孔距标准，输出端采用六角轴结构，可直接插接竞赛标准规格的六角传动轴，无需额外加工转接轴套，输入端的电机安装位做了定位止口设计，电机装配时可直接卡入止口完成同轴定位，省去反复调整同轴度的装配步骤，能大幅缩短参赛队伍的机械装配调试周期。设计思路上，10.95:1的固定速比经过赛场实际工况验证，既可以将电机的高转速降到轮系、执行机构适配的转速区间，又能放大输出扭矩满足机器人攀爬、冲撞、举升重物的动力需求，内部齿轮组采用定轴轮系排布，每一级齿轮的啮合间隙都预留了合理的公差范围，既避免齿轮卡滞导致的传动损耗，又能抵消赛场碰撞带来的轴系微小形变，不会因为轻微撞击就出现齿轮断齿、传动失效的问题。箱体端板的镂空设计并非单纯减重，每一处镂空位置都经过受力校核，在保证端板结构强度、支撑齿轮轴系不发生挠曲变形的前提下，尽可能去除多余材料，降低整体自重，适配FRC赛事对机器人整体重量的严格限制。实际使用场景中，这款减速箱既可以作为机器人行走轮组的驱动单元，也可以作为机械臂、举升机构的动力减速单元，双电机输入的结构在单电机出现故障时，仍能保留部分动力输出，避免赛场中单个电机损坏直接导致机构完全失能的情况，输出六角轴的伸出长度经过优化，既可以直接安装轮组、链轮等执行件，也预留了安装轴套、轴承支撑的空间，适配不同参赛队伍的结构布局需求。内部传动齿轮的排布充分考虑了润滑空间，齿轮啮合区域预留的容腔可以填充润滑脂，长时间高负载运行下也不会出现过度磨损，端板与拉杆的连接结构方便拆解维护，参赛队伍可以快速拆开箱体检查齿轮磨损情况、更换损坏的零件，不需要整体替换减速箱，降低备赛成本。
