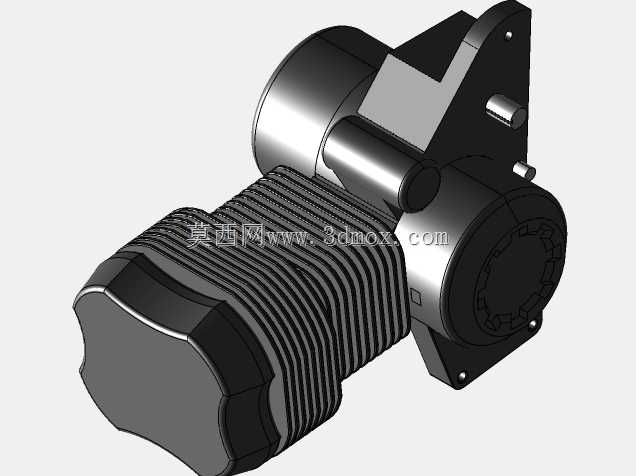

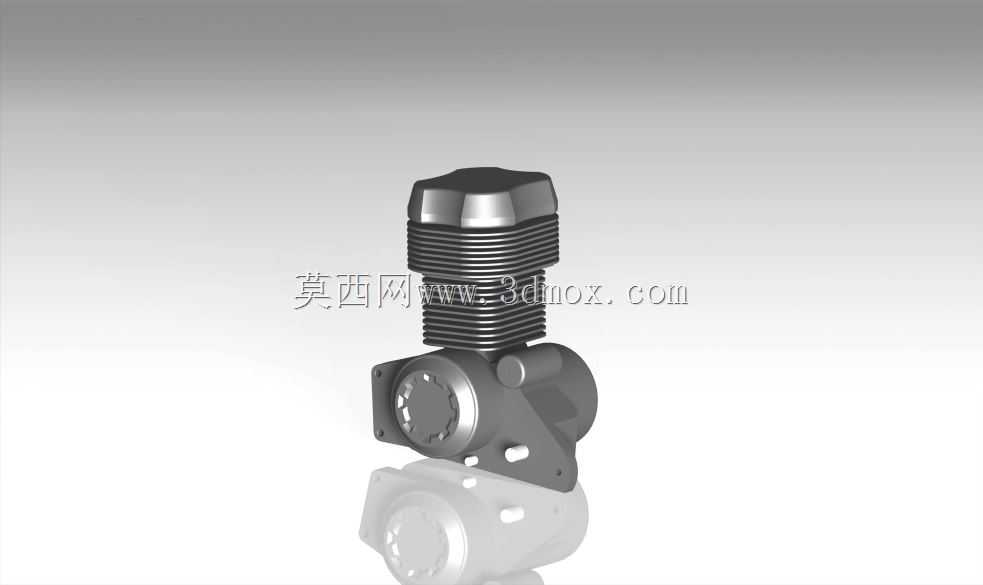

Bajaj Discover125cc单缸风冷动力单元结构设计

这款125cc排量的单缸动力结构，最初适配Bajaj Discover系列通勤两轮车型，在小型休闲卡丁车、自制轻型越野载具的改装圈子里也有很高的复用率，很多爱好者做轻量化动力选型时会参考这套结构的边界参数做适配改造。整套结构做三维设计时，优先保留了原厂动力单元的所有安装配合特征，没有随意简化关键的装配点位，方便使用者直接基于现有结构做适配调整，不用重新测绘核心配合尺寸。

从安装边界来看，整套动力单元的核心外形尺寸控制在16.5*12.5*10.5的区间内，这个尺寸参数对于小型载具的动力舱布局非常友好，不需要预留过大的安装空间，不管是原厂两轮车型的摇篮式车架，还是卡丁车自制的管式车架，都能找到合适的布置位置。结构上自带了全套安装点位与配套夹具的参考结构，安装孔位的同轴度、结合面的平面度都按照实际加工装配的公差要求做了约束，做结构适配时可以直接提取这些点位做车架连接位的设计，不用反复校核安装干涉问题。

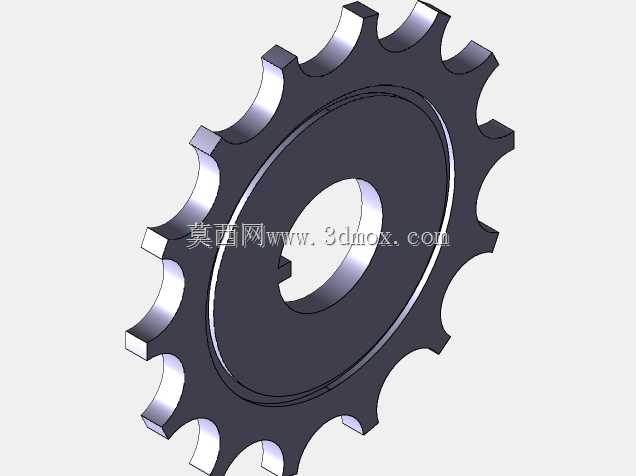

散热结构采用了传统的风冷散热鳍片设计，缸体部分的鳍片间距、散热面积都经过实际热负荷校核，日常持续运行时能保证足够的散热效率，不需要额外加装水冷循环系统，能大幅简化小型载具的周边配套结构，降低整体改装和制造成本。动力输出端的链轮设计为14齿结构，建模时保留了链轮的完整齿形参数，使用者如果需要调整最终传动比，只需要修改对应齿数参数就能重新生成匹配的齿形，不用从零开始设计链轮结构，能节省大量重复建模的时间。

整套结构的所有特征都按照实际生产的零件逻辑拆分，缸体、缸头、曲轴箱、输出端组件的配合关系完全还原真实装配状态，没有出现软件建模常见的配合面重叠、特征错位问题。做同类小排量动力单元的改型设计时，可以直接在这套结构基础上调整缸径、行程参数，或者修改安装点位适配不同的车架结构，也能作为教学案例讲解小排量内燃机的结构组成、装配逻辑，帮助初学者理解动力单元从零件到总成的配合关系。针对卡丁车这类特殊应用场景，这套结构预留了改装附件的安装空间，不管是加装排气头段、调整化油器安装位置，还是固定点火系统组件，都能找到对应的支撑点位，不需要额外在箱体上打孔破坏原有结构强度。
