双轮V形三角带传动结构设计

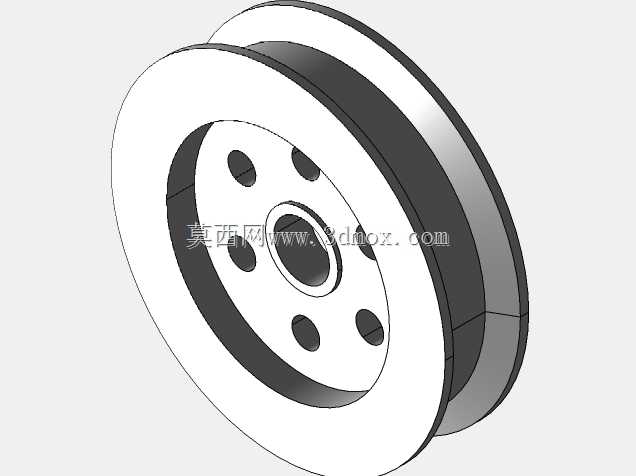

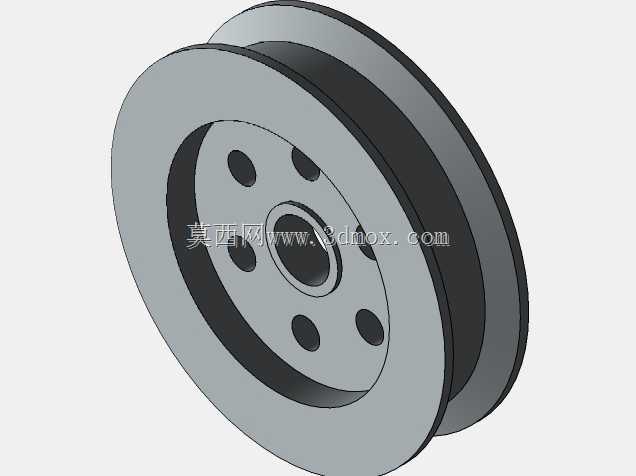

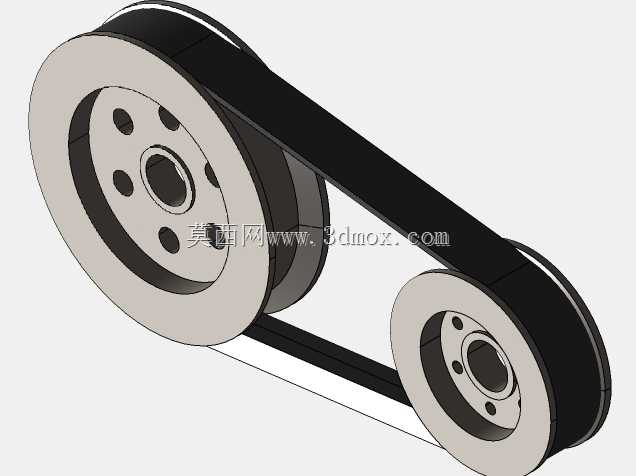

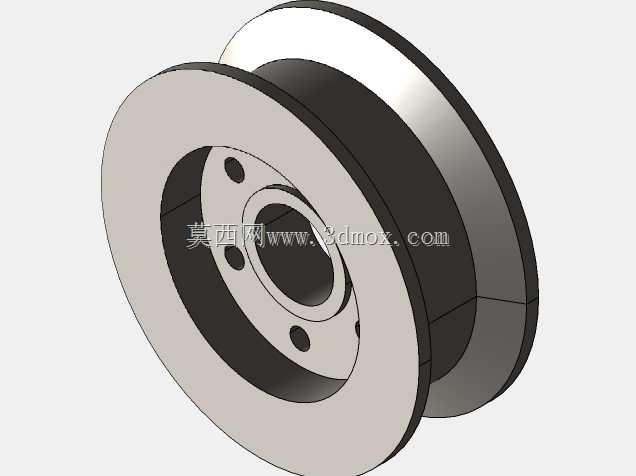

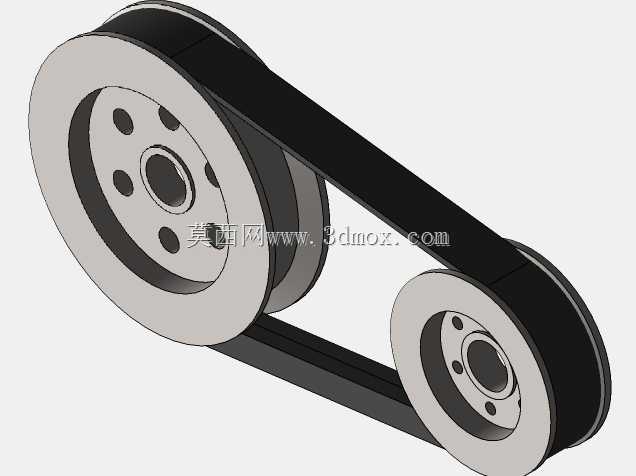

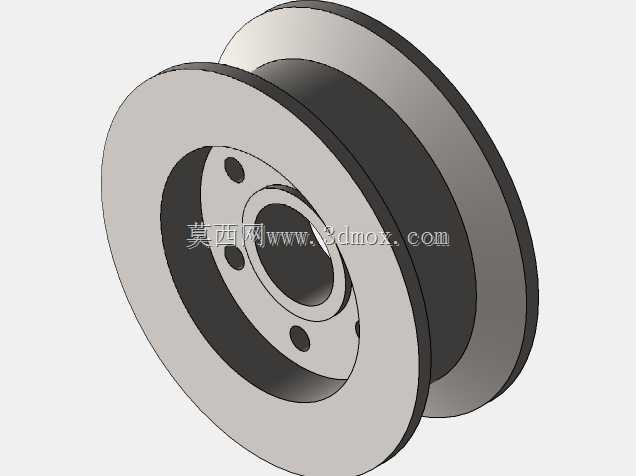

这套三角带传动结构，是机械传动系统里极为常见的动力传递单元，广泛适配中小功率的动力传输场景，从普通农用加工机具、小型输送设备，到轻工生产线上的辅助传动工位，都能见到这类结构的实际应用。整套结构包含两个不同基准直径的V带轮，以及配套的环形V形三角带，依靠带体与带轮轮槽侧面的摩擦力实现动力传递，相比平带传动能提供更大的接触摩擦力，传动比更稳定，同时带体本身具备一定的弹性缓冲能力，可吸收动力输入侧的小幅振动，降低传动过程中的冲击载荷对后端负载的影响。设计过程中首先确定了传动比匹配关系，两个带轮的轮槽角度严格对应V形皮带的楔角，保证带体嵌入轮槽后能充分贴合侧壁，避免打滑问题出现；带轮本体采用辐板式结构，在轮缘与轮毂之间设置均匀分布的减重孔，既保证了轮体的结构强度，能承受额定转速下的离心力与传动扭矩，又有效降低了带轮自身的转动惯量，减少启停过程中的动力损耗。轮毂位置预留了标准轴孔与键槽安装位，可直接与对应直径的传动轴配合，通过平键实现周向固定，安装时需注意两带轮的端面共面度偏差控制在允许范围内，避免皮带运行过程中出现偏磨、掉带的问题。带轮的外径、轮槽深度、中心距尺寸都经过匹配核算，三角带的张紧行程预留了合理的调整空间，日常维护时可通过调整两轴中心距来补偿皮带长期运行后的拉伸变形，保证传动效率维持在合理区间。这类开式三角带传动结构不适合在有大量油污、粉尘堆积的恶劣环境下长期运行，设计时也预留了加装安全防护罩的安装接口，避免运行过程中异物卷入带轮间隙，同时保障现场操作人员的安全。从结构细节来看，带轮的轮缘边缘做了倒角处理，避免皮带运转过程中与轮缘硬接触造成带体侧边过早磨损，轮毂的轴向长度也匹配常规轴系的安装尺寸，不需要额外加装轴套即可完成装配，对于需要快速搭建传动系统的设计场景来说，这套结构可直接作为基础单元调用，根据实际传递功率、转速要求调整带轮直径、皮带型号与中心距参数即可快速适配不同的设计需求，大幅缩短传动部分的设计周期。
