带升降支撑结构的太阳能电池板组件设计

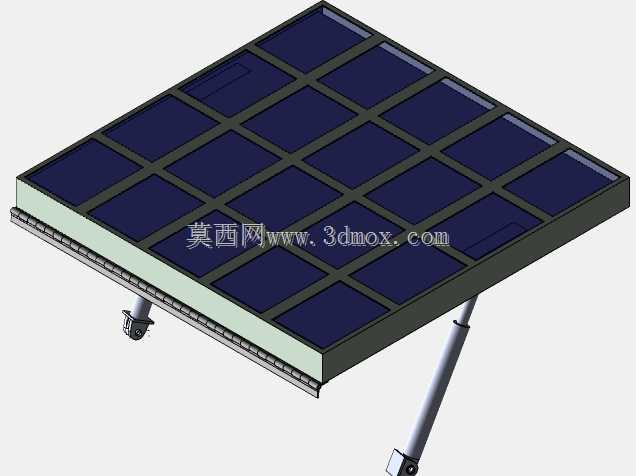

在分布式光伏与移动能源装备的实际落地场景中，固定倾角的光伏板往往难以适配多场景下的光照角度调整需求，尤其是配套移动运载平台的光伏供电单元，既要满足行进状态下的结构收纳要求，又要在作业工位实现角度、高度的灵活调整，这套带升降支撑结构的太阳能电池板组件正是针对这类需求完成的结构设计。从结构功能逻辑来看，整套组件分为光伏板承载主体与升降支撑两个核心部分，光伏板主体采用多格拼接的晶硅电池片排布方案，边框采用高强度轻质合金型材，在保证结构刚度的前提下尽可能降低整体自重，边框边缘预留了标准的安装孔位，既可以适配这套配套的升降支撑结构，也能兼容常规的固定光伏支架安装需求，适配不同场景的安装边界要求。支撑部分采用单柱斜撑配合液压调节的结构形式，主支撑柱承担光伏板的主要竖向载荷，斜向的液压支撑杆则负责调整光伏板的俯仰角度，同时可以实现一定范围内的高度升降调整，液压元件的选型匹配了光伏板整体的自重载荷，调整过程中可以实现任意角度的锁止，不会出现滑移、沉降的问题，满足不同纬度、不同时段下的光照入射角匹配需求，最大化光伏转换效率。设计过程中优先考虑了户外工况的适应性，光伏板边框与支撑结构的连接位置做了防松与防水密封处理，避免户外降雨、扬尘进入连接缝隙造成结构锈蚀或者卡滞，支撑柱的底部设计了通用的连接法兰，可以直接固定在移动运载设备的顶部平台，也可以搭配预制的混凝土基础做固定式地面安装，安装孔位采用长圆孔设计，允许一定范围内的安装位置偏差，降低现场施工的对位难度。从安装边界来看，整套组件在完全收纳状态下，支撑结构收折至与光伏板背面平行，整体外轮廓不超出光伏板的边框范围，方便在移动设备上收纳转运，不会因为结构突出造成行进过程中的剐蹭风险；完全展开状态下，支撑结构的最大伸展高度可以满足光伏板下沿预留足够的通风间隙，避免光伏板背面散热不畅造成发电效率下降，同时也预留了后期在板下加装走线槽、微型逆变器的操作空间。整套结构的受力路径经过反复校核，光伏板承受的风载、雪载可以通过边框均匀传递到支撑柱，再通过底部连接法兰传递到安装基础，没有明显的应力集中薄弱点，所有的活动铰接位置都加装了耐磨衬套，长期反复调整角度也不会出现铰接间隙过大、晃动的问题，适配野外长期无人值守的使用场景。
