博世康登冷凝壁挂式家用采暖热水锅炉

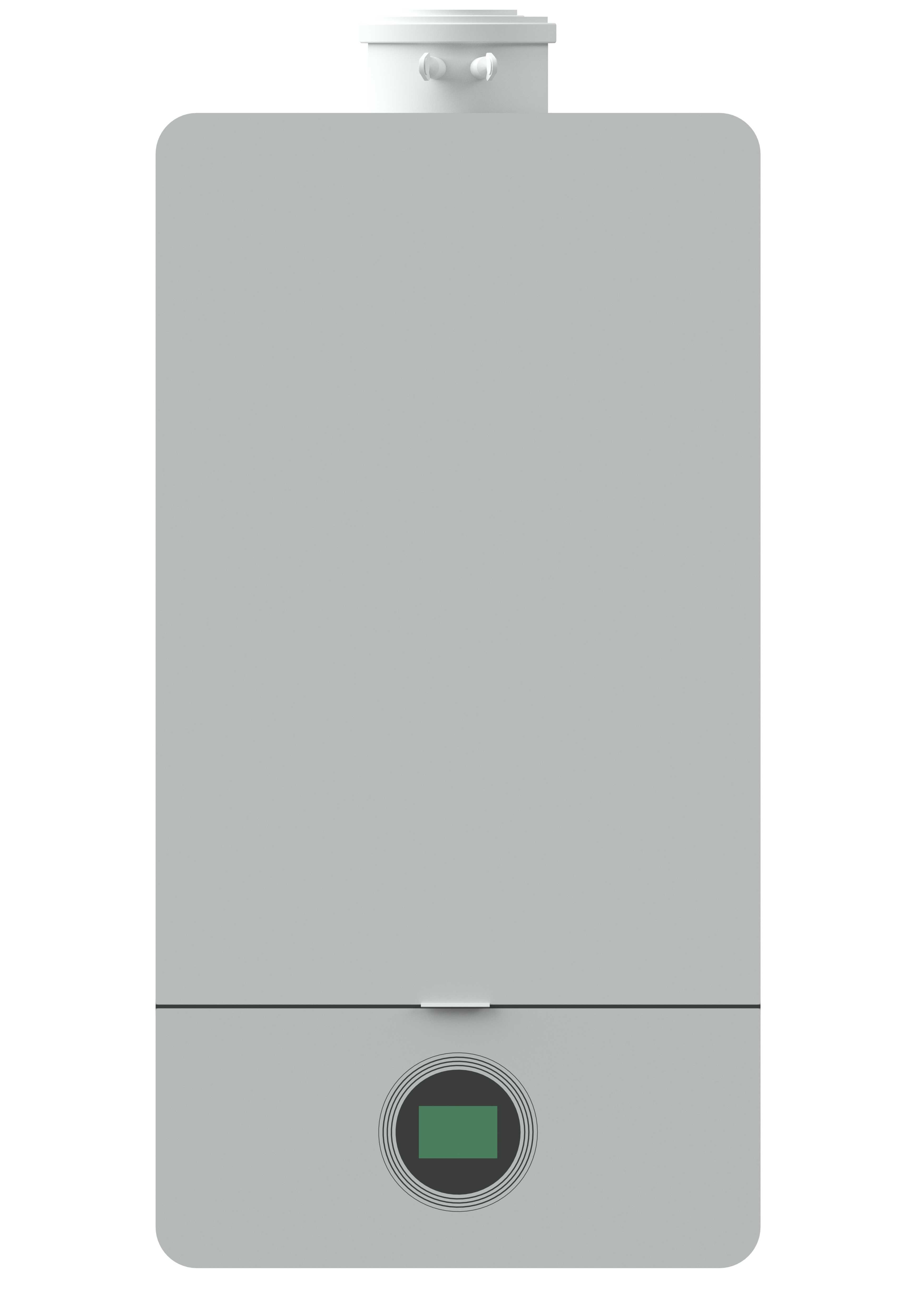

这款冷凝壁挂式组合锅炉，主要面向分户式住宅采暖与生活热水供应场景，在北方集中供暖未覆盖的分户住宅、南方冬季湿冷区域的家庭采暖改造、小型商用办公场所的独立冷暖配套中都有广泛应用，相比传统落地式锅炉，壁挂式安装的形式能大幅节省室内占地空间，适配小户型厨卫、阳台等狭小安装区域。从功能设计来看，设备整合了采暖循环加热与生活热水即时供应两个核心模块，采用冷凝换热结构，可对烟气中的余热进行二次回收，相比普通非冷凝炉热利用效率更高，运行时的排烟温度也更低，对配套排烟管材的耐温要求相应降低。设备正面下部设置了嵌入式数显操控区域，集成了温度调节、运行模式切换、故障代码显示等功能，日常操作无需打开设备外壳，维护时仅需拆卸前面板即可接触到内部的燃烧器、换热组件、循环泵、燃气阀组等核心部件，检修操作空间预留充足。外形设计上采用方正圆角的一体化壳体，顶部预留了标准的烟管对接接口，背部设置了挂装固定点位与水路、燃气路的对接接口，安装时需提前在墙面预留对应承重的挂装支架，墙面需满足承重要求，避免运行震动产生松脱。安装边界方面，设备两侧需预留不小于五厘米的散热与检修空间，下部预留管路接驳的操作空间，烟管需按规范伸出室外并保持规定的坡度，避免冷凝水倒灌进入设备内部。建模过程中对壳体的曲面圆角、操控面板的嵌套结构、顶部烟管接口的密封台阶、背部挂装的卡槽结构都做了等比例还原，内部结构的占位布局也参考了实物的装配逻辑，可用于采暖系统方案展示、家装厨卫布局预演、设备安装培训演示等场景，结构设计人员也可参考其挂装结构、接口布局来优化同类壁挂式采暖设备的结构排布，在做户型配套设计时可直接调用该模型核对安装空间，避免现场安装时出现尺寸干涉、预留空间不足的问题。
