多功能反重力供电电池箱体结构设计

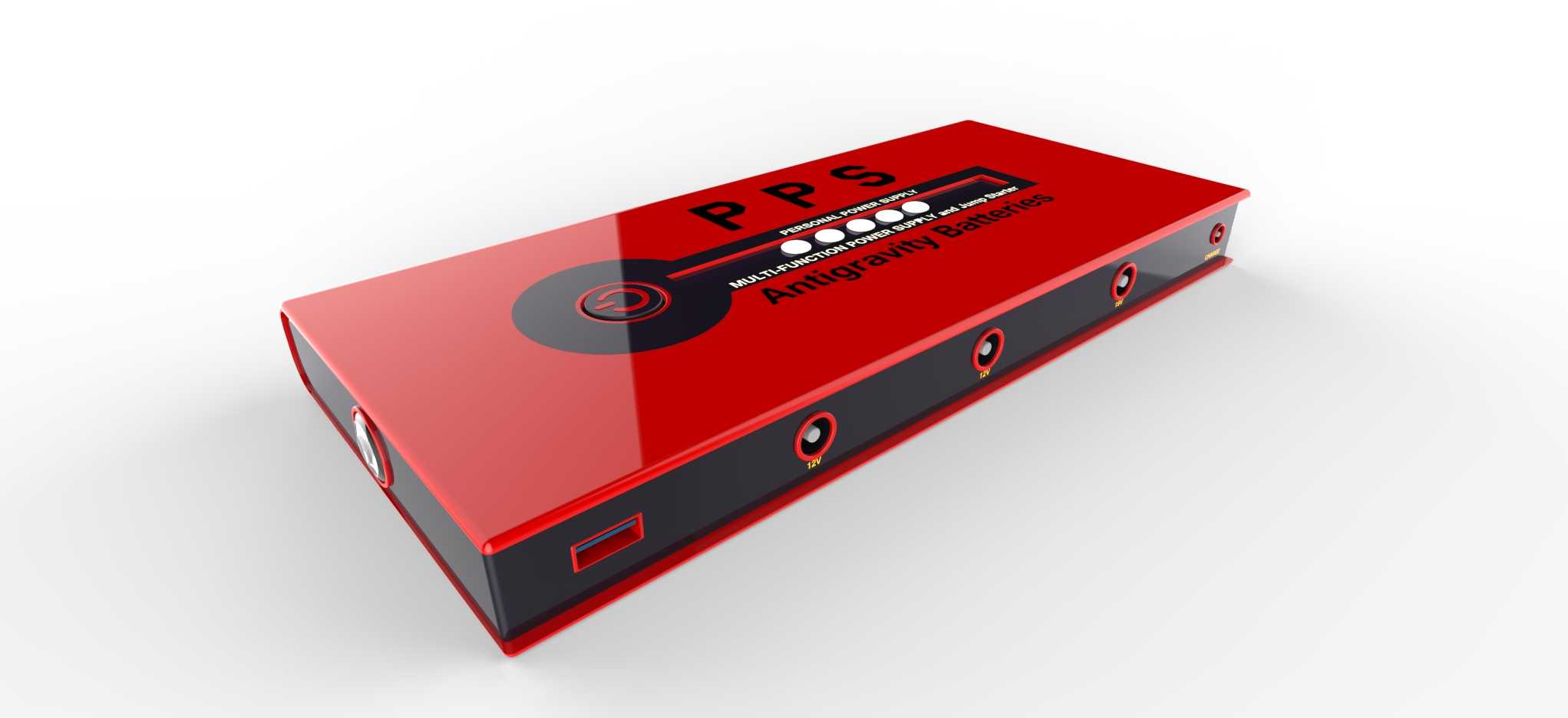

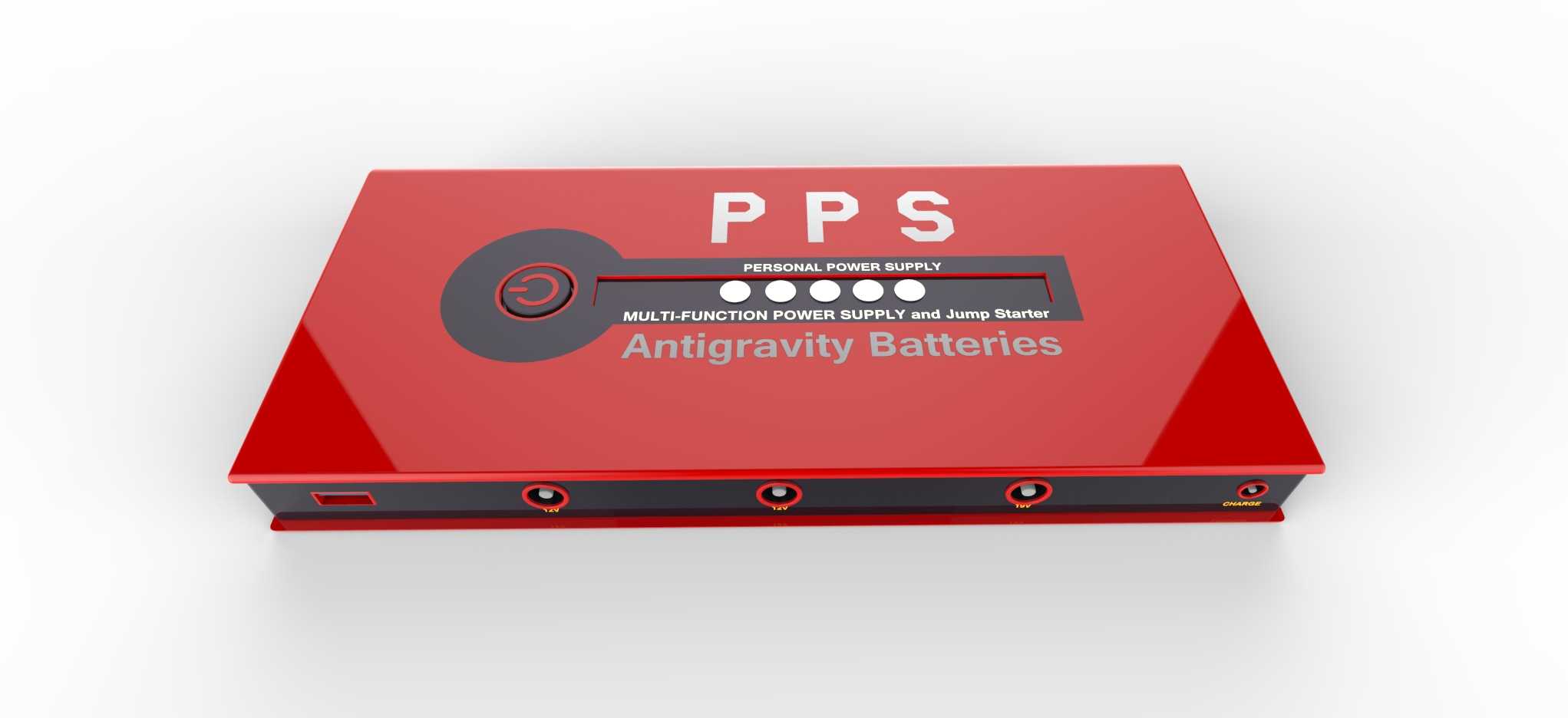

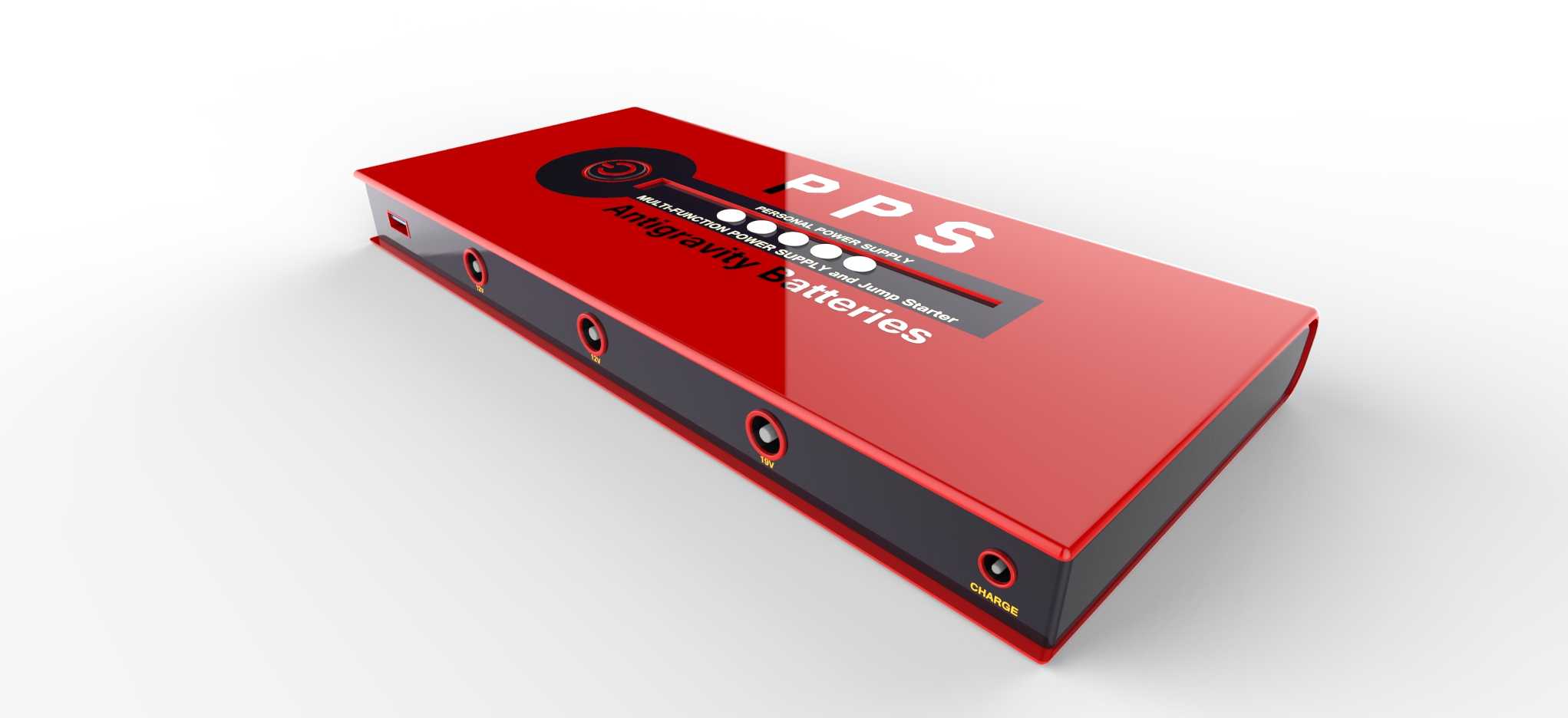

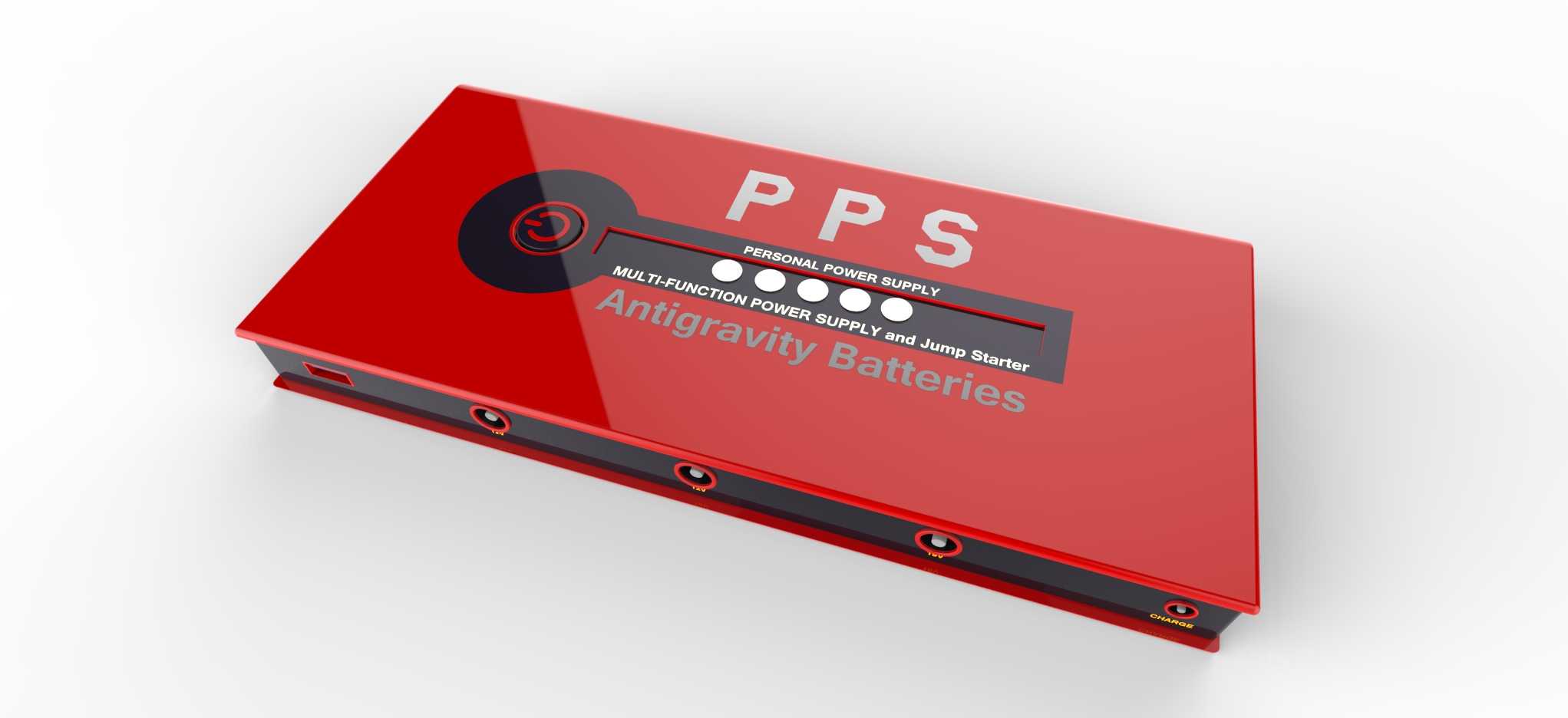

该电池箱体的结构设计围绕户外便携供电、小型电子设备集群供电的实际场景展开，在做结构排布时优先考虑多接口的布局合理性，避免不同接口插拔时出现操作干涉。从实际使用场景来看，这类供电箱体常应用于户外电子调试、小型创客赛事设备供电、桌面多设备集中供电等场合，因此在壳体的边角处做了小圆弧过渡处理，既能够降低搬运过程中磕碰带来的壳体损伤，也能避免尖锐边角对操作人员造成划伤。壳体的顶面采用平整大面设计，预留了标识印刷与功能状态显示的安装区域，电源开关按键设置在顶面靠近侧边的位置，操作人员在桌面摆放使用时，无需挪动箱体即可快速完成通断操作，按键周边做了下沉式的环形凸台，能够避免日常放置物品时误触开关。侧面的接口排布遵循常用接口优先靠外侧、大尺寸接口靠下的原则，USB类输出接口设置在侧面靠下的位置，接线后线材不会过度弯折，多组圆形输出接口沿侧面长度方向等距排布，每个接口周边预留了足够的插头插拔操作空间，相邻接口的中心距经过反复校核，即使同时插满多组供电插头，也不会出现插头互相挤压的情况。壳体采用上下扣合的装配结构，扣合边设置在侧面靠下的位置，既能够保证内部电池组、控制电路板的安装空间充足，也能让扣合缝避开日常容易积灰积水的顶面区域，提升壳体的基础防护能力。内部的安装筋位按照常规18650电池组的排布尺寸做了预留，同时预留了控制板的安装螺柱位置，不需要额外做结构修改即可适配常规的充放电控制模块。壳体的整体长宽高比例适配常规的桌面摆放空间，底部做了四个微小的凸点支撑，放置在桌面时能够让底部与桌面之间留出微小间隙，避免底部直接与桌面摩擦刮花，同时也能提升放置时的稳定性。在做外观曲面处理时，顶面做了微小的斜度设计，既能够提升视觉上的轻薄感，也能让顶面不慎洒落的液体快速顺着斜面流到壳体外侧，不会长时间积存在顶面渗入接缝处。侧面的黑红分色区域不仅仅是外观装饰，黑色区域刚好覆盖所有接口的安装区域，能够在频繁插拔插头的过程中减少划痕对外观整体的影响，红色的主体区域采用高光亮面处理，在赛事、展示场合使用时具备更好的识别度。
