IP66防护等级57x125x80压铸铝框壳体设计

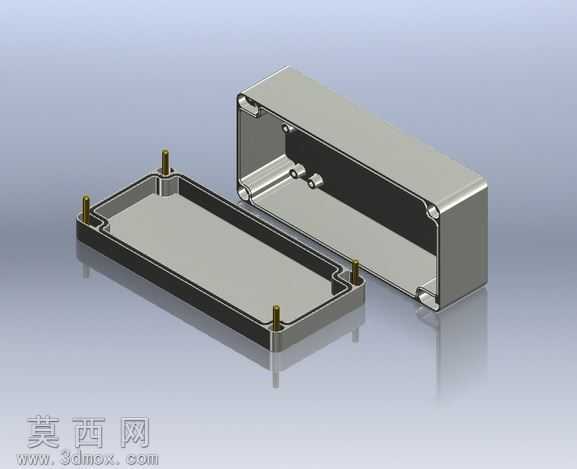

本作品为适配工业防护场景的压铸铝框壳体三维建模成果，整体采用分体式结构设计，分为上盖与下底座两个核心组成部分，建模过程严格遵循57x125x80的外形尺寸规范，同时满足IP66防护等级的结构设计要求。建模阶段以SolidWorks为核心工具，首先通过草图绘制勾勒出壳体的外轮廓与内部腔体边界，针对压铸工艺的成型特性，对壳体的壁厚做了均匀化处理，避免出现壁厚突变导致的压铸成型缺陷，同时在壳体边角位置设置了符合工艺要求的圆角过渡，既提升了壳体的结构强度，也适配压铸生产的脱模需求。结构设计上，下底座边缘设置了四个一体式压铸成型的铜柱安装位，用于上盖与底座的锁紧固定，安装柱的位置精度在建模中做了严格的公差约束，保证装配后上下框体的贴合度；框体的贴合面预留了密封胶条的安装槽位，槽体的深度与宽度经过参数化计算，可适配标准截面的密封胶条，配合锁紧柱的压紧力实现IP66级别的防尘防水效果。材质与渲染环节，为还原压铸铝件的真实质感，对壳体主体赋予了哑光磨砂铝合金材质，调整材质的反射率与粗糙度参数，模拟压铸铝件表面经喷砂处理后的细腻质感；安装铜柱则赋予了黄铜金属材质，通过调整金属高光参数区分两种金属材质的视觉差异；渲染阶段采用工作室环境光，添加柔和的地面反射效果，清晰展现壳体的分模线、安装位、密封槽等细节结构，让模型的结构特征直观呈现。设计思路围绕工业现场的防护需求展开，在保证壳体内部安装空间充足的前提下，尽可能优化壳体的壁厚与加强筋布局，在壳体内部腔体的侧壁设置了多条隐性加强筋，在不增加整体壁厚的前提下提升壳体的抗形变能力，避免外力挤压导致的框体变形影响密封性能；同时对壳体的开合定位结构做了优化，在上盖内侧设置了定位凸台，与底座的定位凹槽配合，装配时可快速对位，降低装配难度。整个建模过程全参数化驱动，所有尺寸均可根据实际需求快速调整，可直接用于后续的压铸模具开模参考，也可直接导入装配场景作为设备的防护外罩部件使用，模型同时导出了多种通用格式，适配不同三维软件的使用需求。
