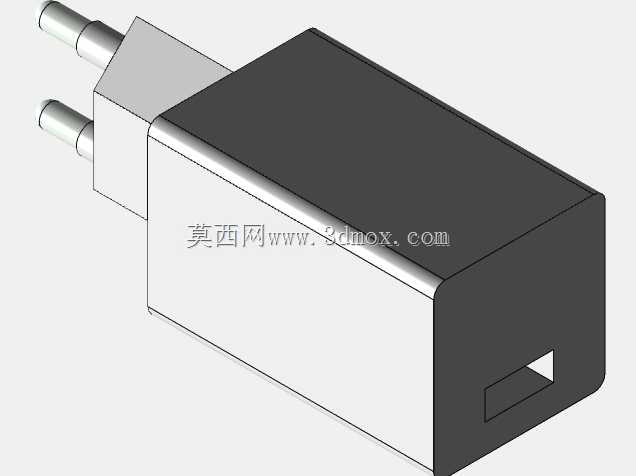

欧规插脚USB接口手机充电适配器结构

日常接触的手机充电适配器，是消费电子供电链路里最常见的终端转换部件，这款采用欧规双圆柱插脚的结构设计，适配欧盟、韩国等地区的墙面插座取电场景，插脚的伸出长度、中心距完全符合对应区域的安规尺寸要求，插脚根部做了台阶限位结构，插入插座时能保证插合深度符合安全规范，避免插接过浅导致的接触不良、拉弧风险。壳体采用上下扣合的长方体造型，边角做了R角过渡处理，既避免注塑成型时的尖角应力集中，也能提升日常插拔握持的手感，不会硌手。输出端设置标准USB-A接口，接口位置在壳体端面的居中偏下区域，接口周围的壳体壁厚做了局部加厚，能承受日常插拔USB线时的侧向力，避免接口松脱移位。内部腔体的空间预留充分，可容纳AC-DC转换电路板、高压电容、变压器等核心元器件，高低压区域的隔离筋位在壳体设计时就做了一体化规划，能满足安规要求的电气间隙与爬电距离，不需要额外增加绝缘片就可以实现高低压隔离，减少装配工序。壳体的分模线设置在侧面棱边位置，注塑生产时不会在外观面留下明显的合模痕迹，表面采用细晒纹处理，既可以遮盖生产过程中产生的轻微划痕、缩水痕，也能提升握持时的摩擦力，插拔时不容易打滑。插脚与内部电路板的连接采用铆接结构，相比焊接结构抗振动性能更好，日常运输、使用过程中不会因为跌落、晃动导致插脚脱焊断电。整体外形尺寸控制在常规口袋可容纳的范围，不会因为体积过大挤占插排的相邻插孔位置，安装到墙面插座或者插排上时，重心贴近安装面，不会因为自身重量导致松脱下坠。这类充电适配器除了给手机供电，也可以给同接口规格的蓝牙耳机、便携风扇、移动电源等小功率数码设备供电，输出端的接口尺寸公差按照通用USB规范设计，兼容不同品牌的标准USB数据线，不会出现接口过紧插拔困难或者过松接触不良的问题。壳体的卡扣结构设计在上下壳的内侧边缘，装配时不需要打螺丝，依靠卡扣的过盈配合就可以实现上下壳的紧密贴合，接缝均匀，缝隙宽度控制在0.1mm以内，既可以满足日常使用的防尘要求，也能在需要维修时方便拆解，不会破坏壳体结构。
