帕克黄铜三通气动管路接头结构设计

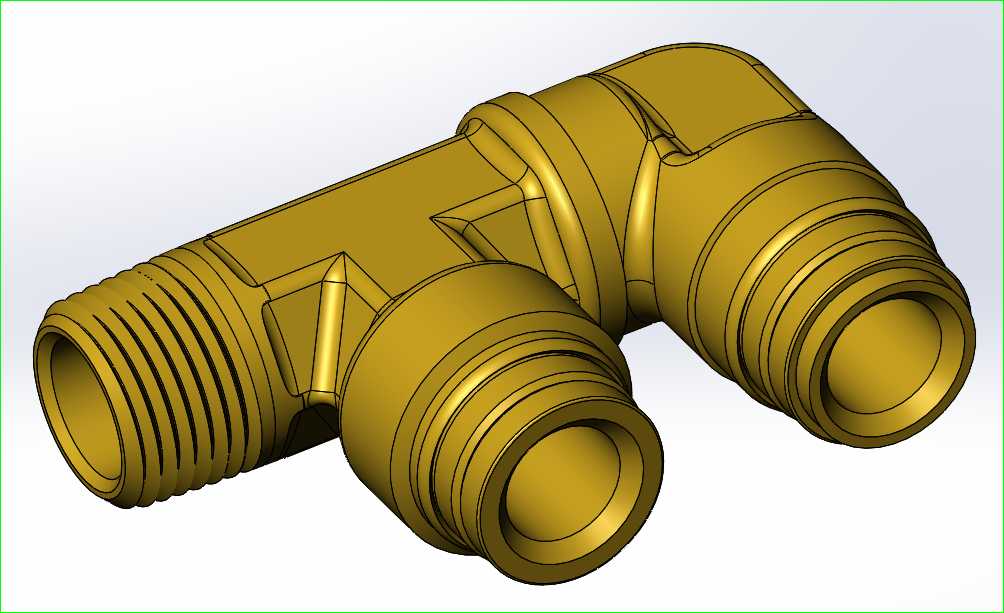

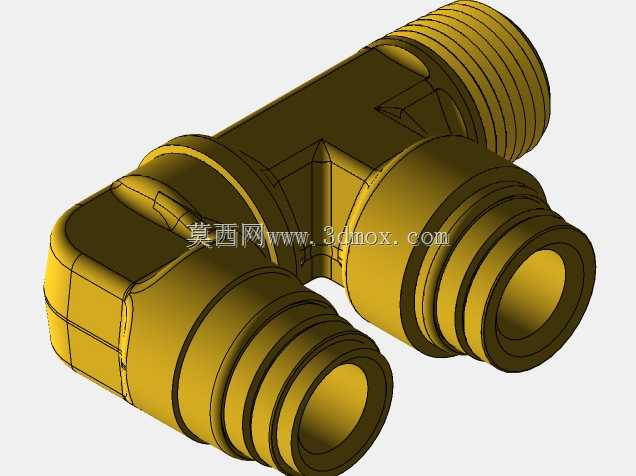

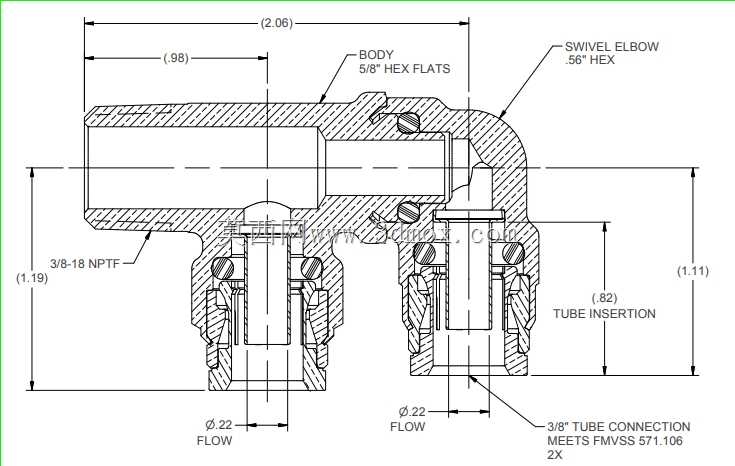

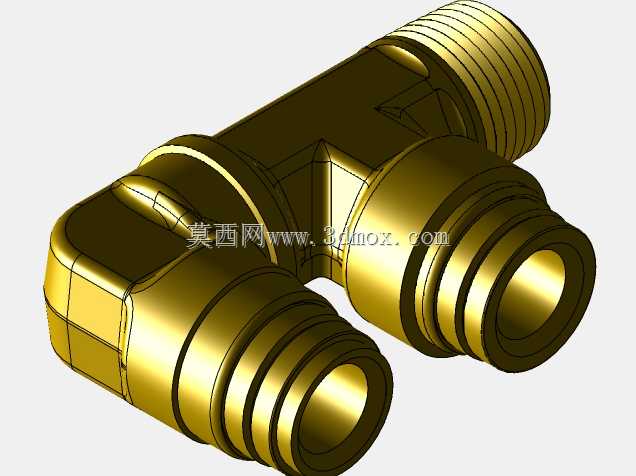

在气动控制回路、低压流体输送管路的布设场景里，这类侧出式三通接头是解决单路气源分流、多支路并行供气需求的核心连接件，尤其适合设备内部管路排布空间局促、需要在主管路侧方引出支路的安装工况，相比等径正三通，侧出结构能有效压缩管路转弯占用的空间，避免多管路交叉干涉。这款接头采用黄铜一体锻造成型，材质本身具备良好的耐腐蚀性与切削加工性能，适配常规压缩空气、低压惰性气体输送场景，长期使用不易出现锈蚀卡滞、螺纹滑牙的问题，能满足车间常规气动设备-10℃到80℃的工作温度区间使用要求。结构设计上，主管路一端采用MNPT外锥管螺纹，安装时通过螺纹自身的锥度挤压配合生料带或密封胶实现端面密封，无需额外加装密封垫片即可承受1MPa以内的工作压力，另外两个接口采用PTC快插式结构，接口内部自带不锈钢卡爪与丁腈橡胶密封圈，插管时直接将对应外径的气动软管插入到底即可完成连接，卡爪会自动咬合管外壁防止管路受压力冲击脱出，内部密封圈则贴合软管外壁实现径向密封，拆卸时只需按下接口端部的释放环即可拔出软管，无需额外工具，能大幅缩短现场管路装配与后期维护的耗时。从安装边界来看，三个接口的公称通径均为3/8英寸，主管路外螺纹端的长度控制在合理范围，安装时在阀块或设备壁面预留对应规格的内螺纹孔即可直接拧入，两个快插接口的轴线与主管路轴线呈垂直分布，侧方突出的尺寸经过优化，相邻管路安装时不会出现快插释放环被相邻管件遮挡无法按压的问题，接头本体的转角位置做了加强筋过渡，避免管路受侧向拉力时转角位置出现应力开裂，内部流道做了平滑圆弧过渡，能减少压缩空气输送过程中的压力损失，降低回路能耗。建模过程中严格遵循管螺纹的国标尺寸参数，快插接口的内部卡爪安装槽、密封圈槽的尺寸公差按照气动元件行业通用标准设定，装配干涉检查时模拟了软管插装、螺纹拧入的全行程动作，确保各部件运动无卡滞，密封面贴合量符合设计要求，可直接用于气动设备的管路BOM选型、装配模拟以及管路排布干涉校验。
