A23规格12V小型柱状电池结构设计

这类小型柱状12V电池，日常最常出现在车辆遥控钥匙、卷帘门遥控器、无线门铃、小型防盗报警发射器这类需要小体积高电压供电的场景里，很多做消费类电子结构、安防配件设计的工程师，在选型阶段都会优先考虑这个规格的供电方案，毕竟它的体积比常规5号、7号电池大不了多少，却能输出12V的额定电压，刚好匹配多数无线发射模块的供电需求，不用额外做升压电路，能省掉不少PCB布局的空间。

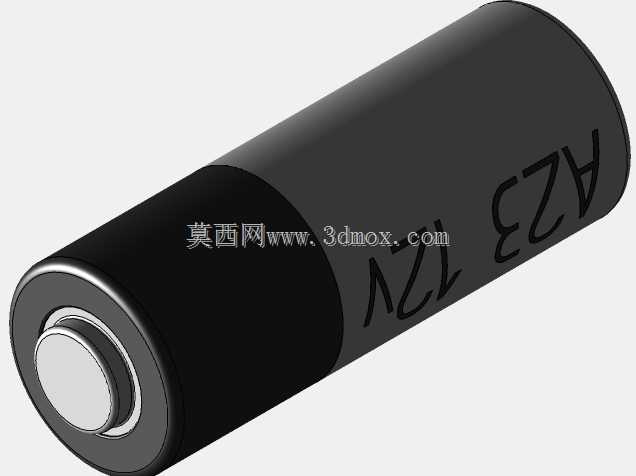

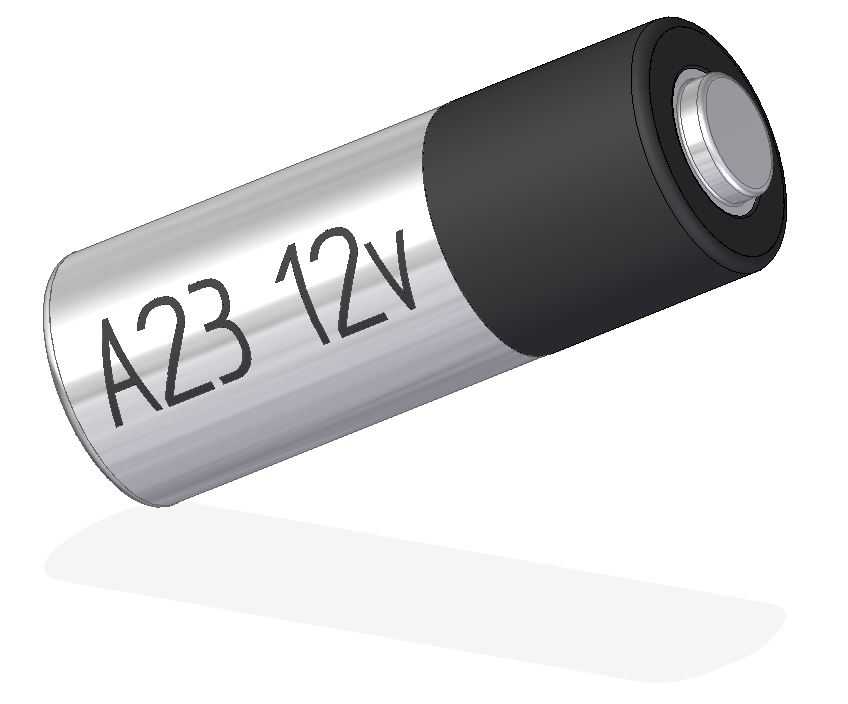

从结构设计来看，这个模型还原了该款电池的典型外观特征，主体采用两段式柱身结构，下半段为金属质感的负极壳体，上半段为绝缘封装段，顶端凸起的金属端为正极输出端，柱身印刷的规格标识清晰，还原了实物的标识布局。做这类电池的三维建模时，首先要卡准的是安装边界尺寸，这类电池的常规外径在10mm左右，总长度控制在28mm上下，建模时要严格按照实物的公差带做尺寸约束，因为多数配套的电池仓都是卡扣式硬接触结构，外径偏差超过0.2mm就可能出现装不进去或者接触松动的问题，长度方向的偏差也会直接影响正负极的接触可靠性，要是长度做短了，正极接触不到弹片，设备就会出现供电断续的问题。

设计思路上，这类电池的柱身金属段采用拉伸成型的镀锌钢壳，既做负极导体也承担内部电芯的封装防护作用，上半段的黑色绝缘段一般采用耐温ABS材质注塑成型，一方面隔绝正负极避免短路，另一方面也承担标识印刷的载体作用，顶端的正极帽采用镀镍钢材冲压成型，和内部电芯的正极引出片焊接导通，边缘做卷边密封处理，防止内部电解液渗漏。建模的时候要注意两段柱身的配合台阶，绝缘段和金属壳体的配合是过盈压装结构，台阶处的倒角不能太大，不然压装后会出现缝隙，影响密封性能，也不能做直角锐边，不然压装时容易刮伤绝缘层留下短路隐患。

从实际使用的角度来说，这类电池的放电电流不大，一般都是微安级到毫安级的持续放电，所以结构设计上不需要做太大的散热预留，重点要考虑的是绝缘可靠性和尺寸一致性，毕竟很多应用场景是长期装在设备内部，可能几年都不会更换，要是绝缘失效出现漏电，轻则电池提前耗尽电量，重则可能腐蚀设备内部的电路板。建模时还原的柱身阴影效果，也能直观体现柱身的圆柱度，实际生产中柱身的圆柱度公差要控制在0.1mm以内，不然装入电池仓时会出现卡滞，尤其是那种多节并排安装的电池仓，圆柱度超差的话很容易装不到位。另外顶端正极帽的凸起高度也要严格控制，常规凸起高度在1.2mm左右，太高的话容易在安装时被挤压变形，太低的话会接触不到电池仓的正极弹片，这些细节都是结构选型和建模时不能忽略的点，很多新手建模时只看外观大概相似，忽略了这些安装边界的尺寸细节，最后做结构验证的时候就会出现各种装配问题。
